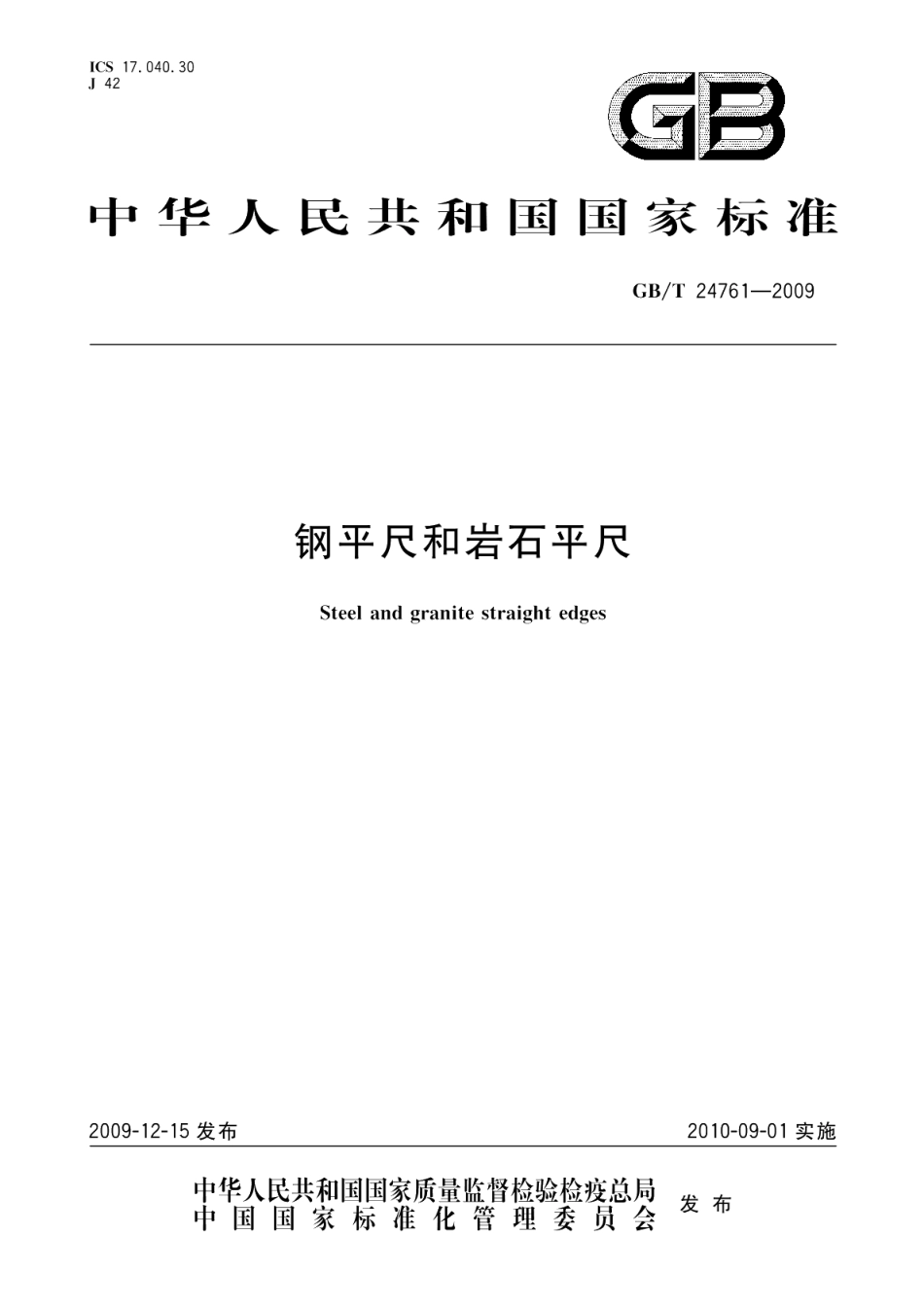

钢平尺和岩石平尺 GBT 24761-2009.pdf

GB/T24761-2009钢平尺和岩石平尺1范围本标准规定了钢平尺和岩石平尺的术语和定义、型式与基本参数、要求、检验方法、标志与包装等。本标准适用于规格为400mm2500mm、准确度等级为00,0、1和2级的钢平尺和岩石平尺（以下简称“平尺”)。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T17163几何量测量器具术语基本术语GB/T17164儿何量测量器具术语产品术语3术语和定义GB/T17163、GB/T17164中确立的术语和定义适用于本标准。4型式与基本参数4.1平尺的型式见图1、图2所示，图中E=2/9L为最佳支承距离，由此确定平尺被检验时的标准支承位置。图示仅供图解说明，不表示详细结构。上工作血指由指面-侧面D下上作面D上（长度）图1工字形平尺的型式示意图上T作而创血端而端而(高度)g而0、卜T作而0(度)1.(长度)图2矩形平尺的型式示意图1
