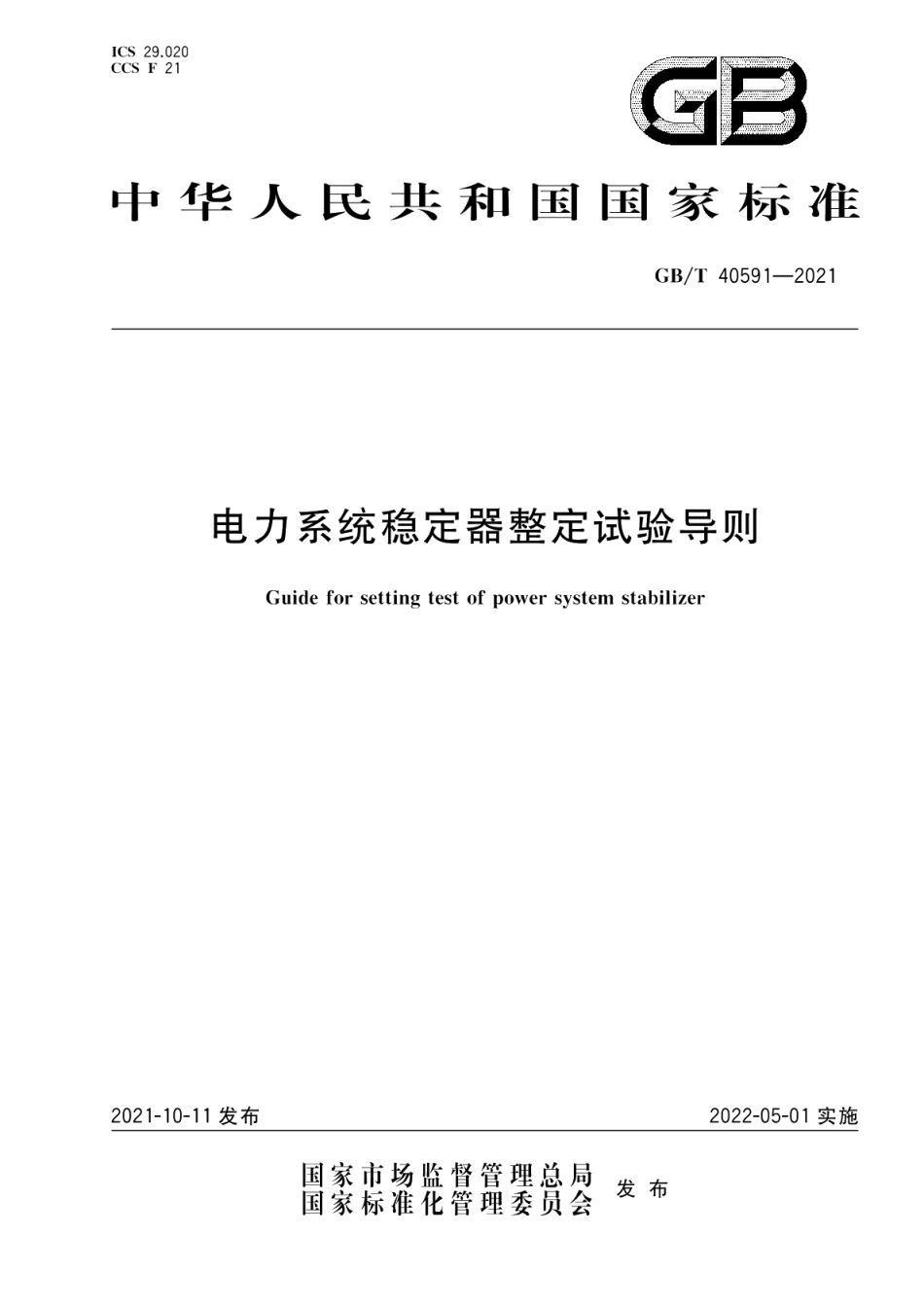

电力系统稳定器整定试验导则 GBT 40591-2021.pdf

GB/T40591-2021Us）。注：工程上常用机端电压U,代替转矩分量T2,用U,/Ua来表述，U为在PSS输入端加入的激励信号。3.5区域振荡模式inter-area oscillation mode电力系统内的一个区域同步电机机群相对于另一区域同步电机机群的振荡模式。注：频率范围一般在0.7Hz以下。3.6PSS直流增益DC gain of PSS不包括隔直环节，振荡频率为零时的PSS增益。3.7PSS交流增益AC gain of PSS包括隔直环节，对应不同振荡频率的PSS增益。3.8PSS临界增益critical gain of PSS不引起励磁控制系统自激振荡的PSS的最大增益。3.9自动电压调节器automatic voltage regulator;AVR将同步发电机的实际电压与给定值进行比较，并按其偏差以适当的控制规律调节励磁输出的装置。来源：GB/T7409.1-2008,5.14试验条件4.1励磁系统4.1.1AVR及PSS模型应经过有资质检测机构实测确认。4.1.2PSS宜采用GB/T7409.2规定的数学模型，至少应包括1个2个隔直环节，2个及以上超前滞后环节、直流增益环节、输出限幅环节。4.1.3PSS信号测量环节的时间常数应不大于20ms。4.1.4抽水蓄能机组的PSS在发电机模式和电动机模式下，均应具备投人条件。4.1.5PSS调节应无死区，PSS应能定义内部变量输出，供外部监测和录波。4.1.6PSS输出信号加人到AVR电压相加点上，PSS输出信号的基准值应与发电机电压的基准值相同：PSS输出信号加入到AVR电压相加点后的某环节的输出点，PSS输出信号的基准值与该输出点信号的基准值相同。4.1.7励磁调节器应提供励磁控制系统无补偿频率响应特性测试端口。4.1.8对于多输人的PSS,宜提供测试各输入信号之间相位、幅值关系的端口。4.1.9发电机空载电压给定阶跃响应特性应同时符合GB/T7409.3、DI/T583、DI,/T843的规定。4.1.10无功电流补偿系数应整定完成，并投入运行。4.2PSS模型4.2.1水电机组和燃气机组应选用无反调作用的PSS模型，如以加速功率信号或转速/频率为输入信号的PSS,或选用反调作用较弱的PSS模型，如以有功功率和转速/频率双信号为输人的PSS。4.2.2具有快速调节机械功率作用的大型汽轮发电机应选用无反调或反调作用较弱的PSS模型，其他汽轮发电机可选用单有功功率信号的PSS模型，模型见附录A。4.2.3采用多输人信号的PSS在机组转动惯量随运行方式变化时，应具备多组PSS参数整定功能，并2
