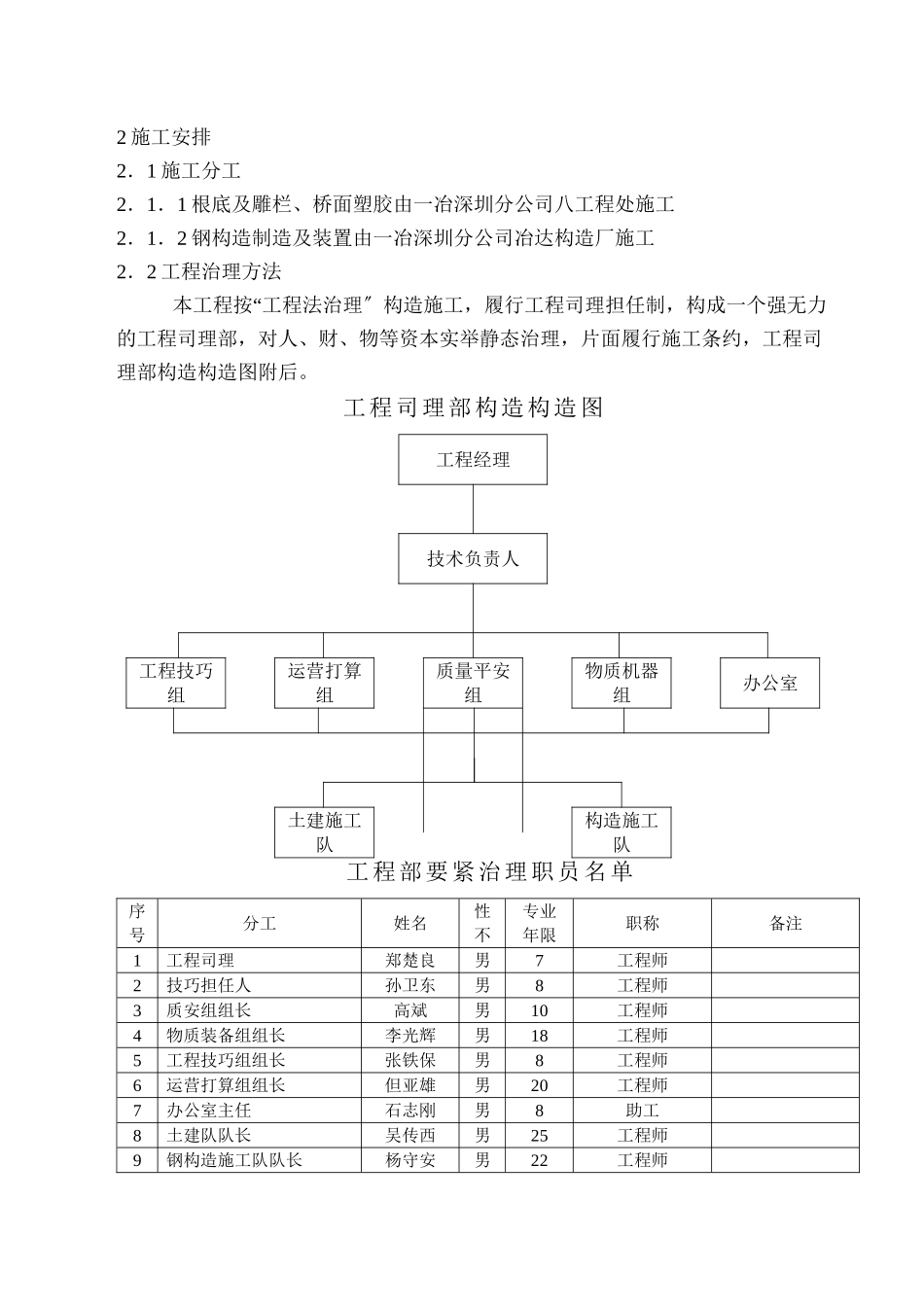

B－8－1表施工构造打算笔墨说明 一．总说明 1工程概略及特色 1．1体育馆人行天桥位于笋岗西路，深圳市体育馆正门处，全桥总长51.4m，桥面宽5.0m，由二跨梁构成，整座桥钢构造总重约136t。 1．2主梁：主梁截面方法为单室直腹板箱形梁，梁两头带伸臂，梁截面高0.8m，每跨梁全长25.7m，毛重约33t，两跨主梁衔接处互相搭接，即北边主梁放置在南方主梁上，两主梁间设40mm伸缩缝，用螺栓衔接起来，主梁竖向曲线半径为R＝450m，制造时应起拱。 1．3墩柱：全桥共9组墩柱，每组由二根钢管柱构成，主桥墩柱尺寸均为φ500×16钢管柱，最长5.7m，最重约3.2t，梯道墩柱尺寸均为φ300×16钢管柱，最长3.7m，最年夜单重1.23t，墩柱装置完后恳求2x墩柱内灌满砼。 1．4梯道：本桥共设四部梯道，此中二部为人行梯道，坡度为1∶2；二部为人自行车梯道，坡度为1∶×1.1m，每侧梯道均分为多少段，每段直截了当放置在墩柱上，每段梯道之间设10mm伸缩缝，同时两段梯道之间用螺栓衔接起来，梯段最长10.6m最年夜吊装单重约7.1t。 1．5根底：本桥根底构造是先将地足螺栓焊在预埋钢板上，而后将预埋钢板埋入砼根底内，钢柱装置直截了当放置在预埋钢板上，用螺栓结实。 1．6雕栏及铺装层：天桥主桥面及梯道雕栏均为不锈钢雕栏，主桥面及梯道踏步均铺防滑地砖。 1．7工程特色 1．7．1由于吊装恳求，主梁必需在工厂分两跨全体系造，全体吊装，而主梁尺寸较年夜，焊接量年夜，在制造时要思索焊接变形及吊、翻转等施工操纵时的变形，在主梁成型进程中要采纳需要方法，来保障主梁各尺寸的精度恳求及主梁竖曲线、拱度的打算恳求。 1．7．2主梁之间、梯道梁之间均恳求用螺栓衔接起来，因此加工制造及装置均恳求操纵好尺寸精度，便于现场装置顺遂进展。 1．7．3由于主梁吊装阻碍路途交通，故主梁吊装必需在夜晚23∶00至清晨6∶00之间一次性实现，因此应做好各项吊装预备任务，体例详细的吊假装业打算，充分思索种种要素的阻碍，保障主梁在一夜之间吊完。 2施工安排 2．1施工分工 2．1．1根底及雕栏、桥面塑胶由一冶深圳分公司八工程处施工 2．1．2钢构造制造及装置由一冶深圳分公司冶达构造厂施工 2．2工程治理方法 本工程按“工程法治理〞构造施工，履行工程司理担任制，构成一个强无力的工程司理部，对人、财、物等资本实举静态治理，片面履行施工条约，工程司理部构造构造图附后。 工程司理部构造构造图 工程经理 技术负责人 工程技巧组 运营打算组 质量平安组 物质机器组 办公室 土建施工队 构造施工队 工程部要紧治理职员名单 序号 分工 姓名 性不 专业年限 职称 备注 1 工程司理 郑楚良 男 7 工程师 2 技巧担任人 孙卫东 男 8 工程师 3 质安组组长 高斌 男 10 工程师 4 物质装备组组长 李光辉 男 18 工程师 5 工程技巧组组长 张铁保 男 8 工程师 6 运营打算组组长 但亚雄 男 20 工程师 7 办公室主任 石志刚 男 8 助工 8 土建队队长 吴传西 男 25 工程师 9 钢构造施工队队长 杨守安 男 22 工程师 10 实验员 季晖 殷滇 男 10 7 工程师 助工 11 丈量员 沈国圣 石志刚 男 13 7 工程师 助工 2．3总体施工次序及现场临时交通构造 施 工 准 备 → 场区封锁及 临时装备搭设 → 根底施工 → 柱、盖梁 吊装 → 主梁吊装 → 梯道吊装 → 雕栏装置 ↑ ↑ ↑ ↓ → 钢构件制造、刷油漆、试拼装 → 构件拼装 构件运输 桥面铺装 2．3．1施工预备阶段应实现复核业主供应的丈量操纵点坐标、高程，接引施工丈量操纵桩，进展根底定位放线及年夜众装备防护、阻碍拆迁、材料推销跟测验及临时装备安排等打算方法任务。 2．3．2施工厂区严峻按审定范畴封锁，并作好平安防护以确保行人及车辆平安疏通。 2．3．3充分调查制造工厂到施工现场的路途情况，断定构件的制造及运输方法、时刻；保障构件运输平安。 2．3．4主桥钢构造箱梁运输及吊装时期，由于箱梁超长（25.7m），运输及吊装必需选定好行驶路途（恳求路面宽、平坦、转弯半径年夜）及车流量较小的时刻（23∶00－6∶00），同时必需获得交管局部的支撑共同，恳求一次性实现主梁吊装义务，其细那么如下： 2．3．4．1主梁在工厂组拼，采纳40t拖车运往现场吊装，吊装时采纳90t吊车进展吊装。 2．3．4．2桥面、雕栏及补漆及各个工序施工进程中设置平安防护断绝，如防护雕栏、足手架及平安网或彩条布封锁等，封锁高度应超过任务1.2m，以保障交通平安疏通；并设置无效的平安标记提示或引导车辆及职员平安通行。夜间施工设置反光标记等。 2．4施工总破体安排（详见B－8－4表施工总破体安排图） ×60m2以内）；隔墙高度为1.8m。其内作为根底施工，材料机具堆放之用，详见施工总破体安排图。 2．4．2上述断绝地区待根底施工终了后，作为构件现场拼装园地及停放机具之用。 2．4．3现场不设临时生涯区，只在天桥西侧设置施工临时照顾棚跟不锈钢加工厂，采纳1个集装箱（面积为12m2阁下）作为东西库跟临时照顾棚之用。 2．4．4施工临时用电跨过笋岗路时，电缆采纳排斥设置，排斥高度≥5.5m（采纳临时电杆或借用路灯并用钢索拉紧，主电缆选用3×16＋1×10mm2）。 2．4．5施工临时用水（生涯用水）分不在路两侧水源接出，管材选用Dg15－25。 2．4．6临时设置要紧材料量如下： 2．4．6．1pv板钢木足手隔墙（含4个出进口）215m2 2．4．6．2集装箱（东西房）（12m2/座）1座 2．4．6．3电缆3×16＋1×10260m3×10＋1×5100m 拉线钢索300m临时电杆6－8m6根 2．4．6．4平安电箱4个照明线280m 2．4．6．5镀锌管Dg2540mDg1560m 2．4．6．6总用电量12700KW·H 2．5装备职员周期出场打算及其出场方法 2．5．1装备职员发动周期出场打算 一冶深圳分公司在深圳有永世性消费生涯基地，下辖的冶达金属构造厂不断在畸形消费，种种职员、装备可随时出场，以满意施工需要。装备职员出场打算详见下表： 职员装备出场打算表 序号 名称 单元 数量 进登场时刻 1 钢筋工、杂工（挖土方） 人 18 开工第3天～27天 2 木匠、砼、杂工 人 12－15 开工第3天～27天 3 板金工、电焊工、气焊工、铆工、 机器工、电工、钳工、油漆工等 人 28 开工第3天～35天 4 起重工 人 5 开工第30天~38天 5 电焊机（BX－500） 台 10 开工第3天~38天 6 埋弧主动焊机（MZ－100） 台 4 开工第3天~35天 7 摇臂钻床（φ50mm） 台 2 同上 8 半主动切割机（G1－100） 台 6 同上 9 卷管机（20mm、25mm） 台 2 同上 10 剪板机（16mm） 台 1 同上 11 Co2气保焊机（NZC－500－1） 台 2 同上 12 油漆喷涂装备 套 1 开工第3天~35天 13 3） 台 3 开工第1天~3天 14 空压机（3m3） 台 1 同上 15 风镐、水泵 台 各2 同上 16 25t汽车吊 台 1 开工第30天~38天 17 90t汽车吊 台 1 开工第30天~38天 18 商品砼 m3 开工第3天~27天 19 氩弧焊机 台 5 开工第38天~46天 2．5．2装备职员、材料出场方法 2．5．2．1材料、装备等出场应确保在车少人稀时刻，一般以23∶00－6∶00为宜；材料出场亦同。 2．5．2．2根底钢筋在工厂制造。 2．5．2．3砼采纳商品砼（除二次灌浆现场人工拌制外），灌溉砼时，根底顶埋件上开φ250下料振捣孔。 2．5．2．4钢构件制造及油漆、拼装均在工厂内实现，采纳平板拖车运至现场组拼吊装（天天23∶00－6∶00收支场）。 2．6地下管线保护方法及空中阻碍物迁徙方法 2．6．1地下管线保护方法 2．6．1．1 在根底土方开挖前，请深圳市勘探研讨院对地下管线进展探测，查明地下种种管线，如雨水管、污水管、给水管、通讯电缆、电力电缆、煤气管等的位置及埋置深度，按照探测后果寻出阻碍本工程施工的种种管线，以防止根底土方开挖时毁坏此管线。 2．6．1．2根底土方开挖时采纳人工开挖，假设有管线穿过基坑，开挖时要警觉开挖，用铁铲从管线周边逐步将土去撤除，免得挖断、挖破管线，假设是电信、电力等电缆线穿过根底时，用直径比电缆稍年夜的PVC管将电缆包起来，如此浇筑根底砼时，电缆线不会遭到破坏，假设是给水管或雨水管、污水管穿过根底，在砼浇筑前用横板排斥，使砼浇完后，保障管线与根底砼之间有必定（约5cm）的缝隙，如此保障根底砼不压坏管道。 2．6．1．3碰到地下管线与根底发作抵触时，使得根底无奈按图施工，那么请打算院、甲方、监理与施工单元一同独特研讨处置。 2．6．2空中阻碍物迁徙方法 2．6．2．1本天桥施工园地范畴内只要绿化带及树木需迁徙，接到中标告诉书后，破刻到市城管办绿化处操持有关迁徙手续，并敦促市管办绿化处尽快迁徙，以便施工。 3施工打算及要紧分项工程施工方法 3．1施工打算 天桥主梁跟梯道在一冶北环基地冶达厂内加工成型，运输至现场桥位，整跨吊装就位，钢筋砼预制根底土方采纳人工开挖，根底钢筋在一冶北环基地院内加工成型，根底砼采纳商品砼，钢筋砼预制根底在一冶北环基地院内预制后运到现场吊装，不锈钢雕栏在现场制造加工、装置就位。 3．2要紧分项工程施工方法 3．2．1墩柱根底施
