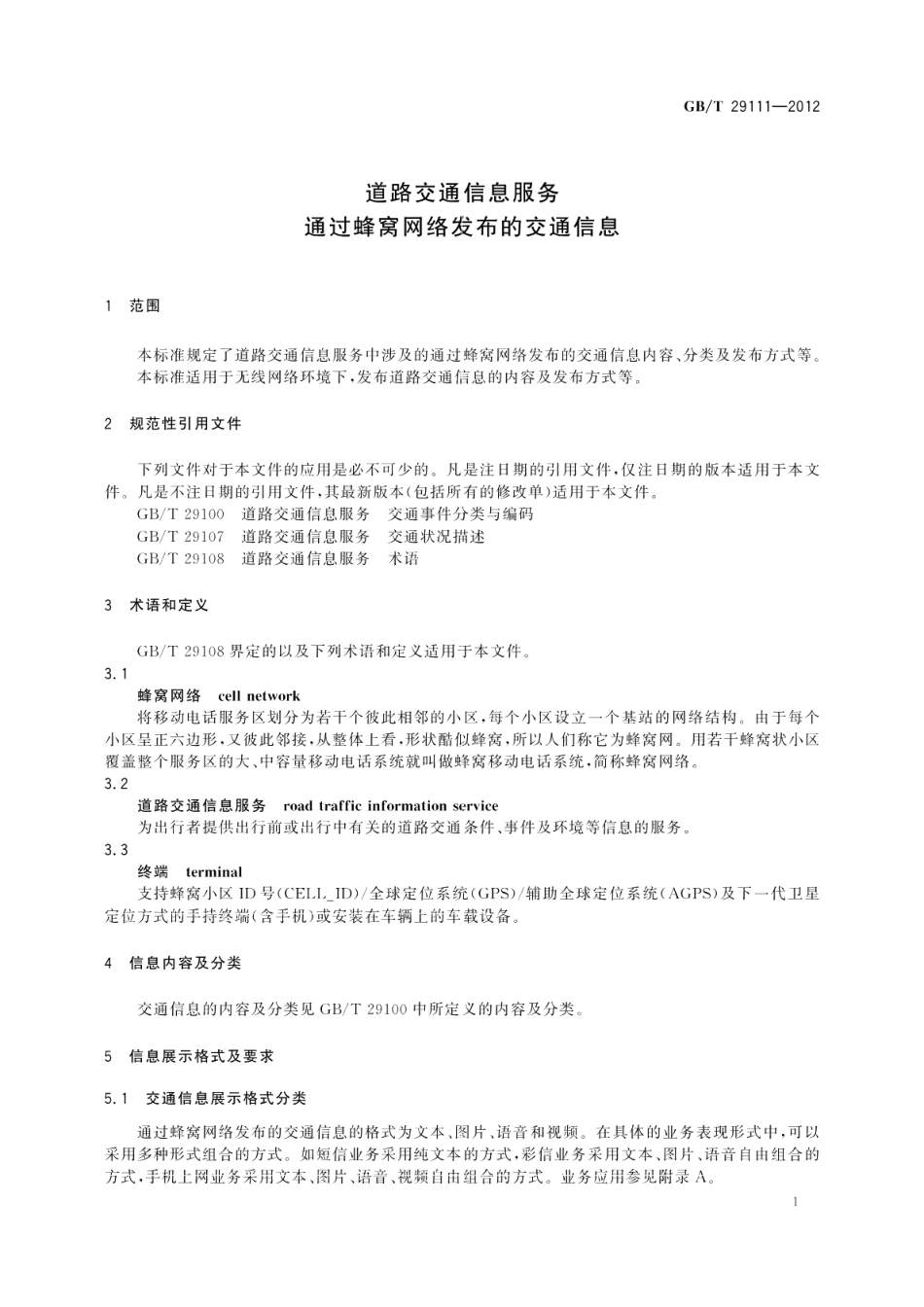

道路交通信息服务通过蜂窝网络发布的交通信息 GBT 29111-2012.pdf

GB/T29111一20125.2文本格式及内容的要求文本格式要求支持目前主流的如TXT格式，可向用户展示其关注的道路的交通信息，内容至少包括地理位置、发布时间、方向、每个方向上的交通状况等，具体定义如表1所示。表1内容项说明发布时间信息发布的时间包括相应路段路桥各个方向的描述。可采用不同的方式：方向可选择如“东向西”“西向东”“北向南”和“南向北”等：可选择使用实际路段路桥名称进行方向描述。交通状况见GB/T29107平均车速整数，单位为km/h5.3图片格式及内容的要求图片格式要求支持目前主流的如BMP,PCX、PNG、JPEG、GIF、TIFF等，内容为具体地理位置当前路况的直观展示，具体要求如下：以该地理位置（路桥）的中心作为图片中心：图片应使用上北下南的标准地图方式展现，并在图片中出现北向指针图：对于上下层路，多个层次的路况线不能重叠，可适当分开便于直观分辨：图片可以是路桥实际形状或变形图，但应可以让人直观理解：图片应包括路桥的整体；图片的路况信息见GB/T29107所定义的：描述城市整体路况的图片，应覆盖主要城区，如北京应覆盖五环；对于多级图片，每级图片的范围保持一致，图片数量按区域级数增加，显示道路的级别逐渐扩大，道路显示的粒度逐渐缩小。如一级图只显示城市高速路和主干路，二级图片增加次干路，三级图增加一般道路；对于双向路，两个方向的路况线不能重叠，应可以直观分辨：图片的大小应与用户手机适配：图片对应的文本描述和图片组合应保持时间一致、信息内容一致。5.4语音格式及内容的要求语音格式要求支持目前主流的如PCM、WAV、ADPCM,MP3等，所包含的内容要求同文本格式。使用普通话播音，读音应符合普通话异读词审音表和现代汉语词典的规定。5.5视频格式及内容的要求视频的格式要求支持目前主流的如AVI、MPEG2、MPEG4、RM等。视频主要是增强直观的感觉，其所包含的内容是文本、图片、语音的组合，其格式要求遵照前面文本、图片、语音格式的要求。2GB/T29111一20126传输6.1概述交通信息服务在移动通信行业中的应用，所涉及到的通信协议参考ISO开放系统互联(OSI)七层参考模型的方式表示通信标准，将通信分为四个主要层（见图1）。移动终端与交通信息系统之间的应用应用层0S-7,6,5传输层091-3,4TCP/IP数然链路层OSI-2PPP/802.11.物迎层0SI-lGPRS/CDMA/WiFIAG共他树络图1分层模型第四层是应用层。应用层定义数据包结构和会话管理的标准，对应OSI的应用层、表示层和会话层。该层定义了移动终端与交通信息系统之间的应用。第三层是传输层。传输层定义数据包拆分、数据包重新组装和路由的标准，类似于电话公司连接两个话机进行通话的规则和过程。在这一层上使用已经存在的TCP/IP标准，没有定义特殊的新标准，对应于(OSI的传输层和网络层。第二层是数据链路层。数据链路层定义数据包传输方法标准。在这一层上使用已经存在的标准，没有定义特殊的新标准，对应于OSI的链路层。第一层是物理层。定义了数据传输的物理接口，例如包括GPRS、CDMA、WiFi、3G等无线传输方式。对应于OSI的物理层。本标准主要针对应用层的通信协议进行研究，不考虑底层的实现。具体参考模型参见附录B。6.2通信协议6.2.1总体规则为了保持系统的开放性、可靠性、成熟性，交通信息系统和蜂窝网络之间的网络通信均基于HTTP协议。6.2.2消息格式数据交换格式可面向不同的应用，支持XML、二进制格式。6.3性能要求道路交通信息的发布具有较强的时效性。蜂窝网络发布交通信息，其端到端性能要求应满足表2的要求。3
