重型机械通用技术条件第6部分：铸钢件 GBT 37400.6-2019.pdf

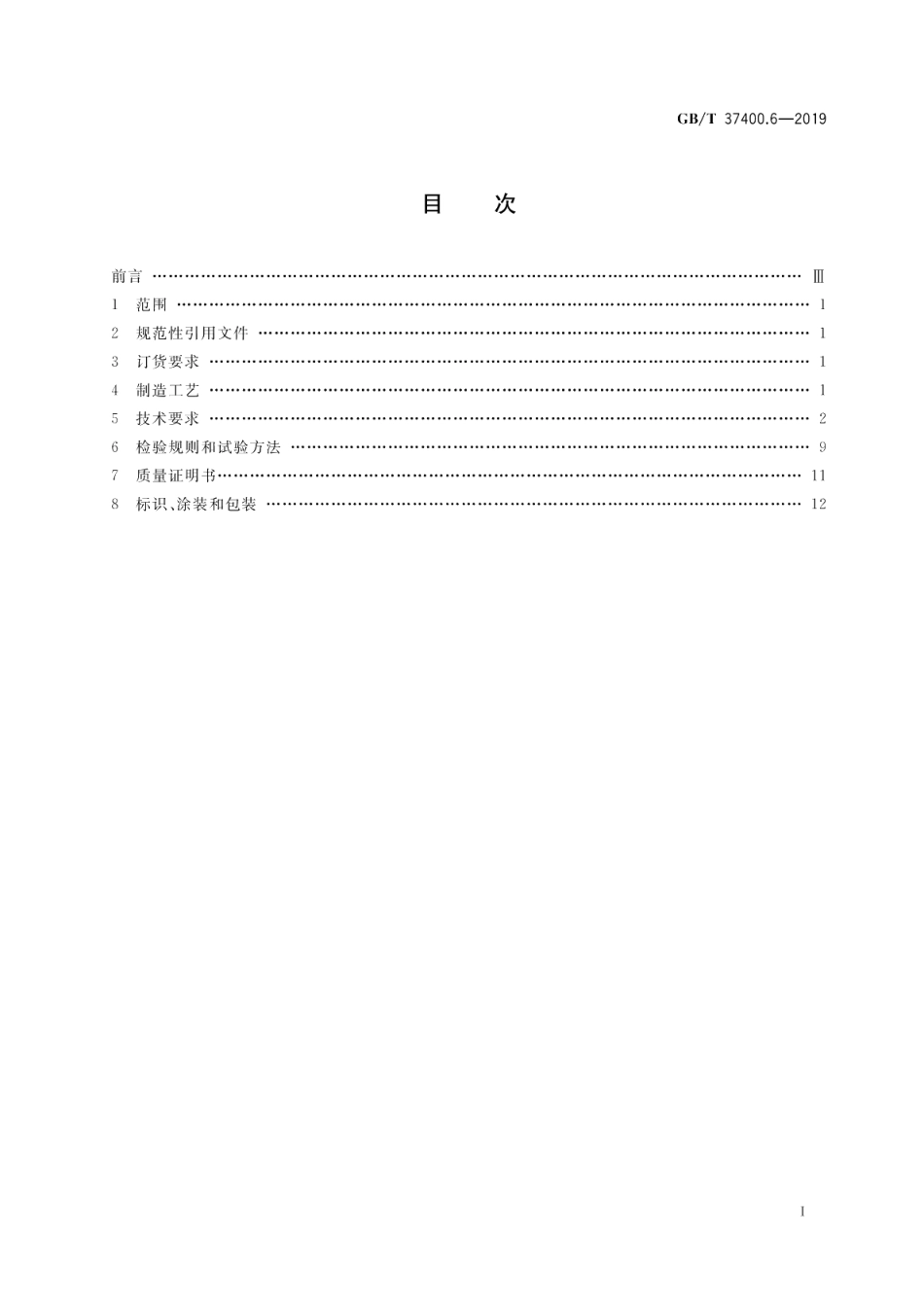

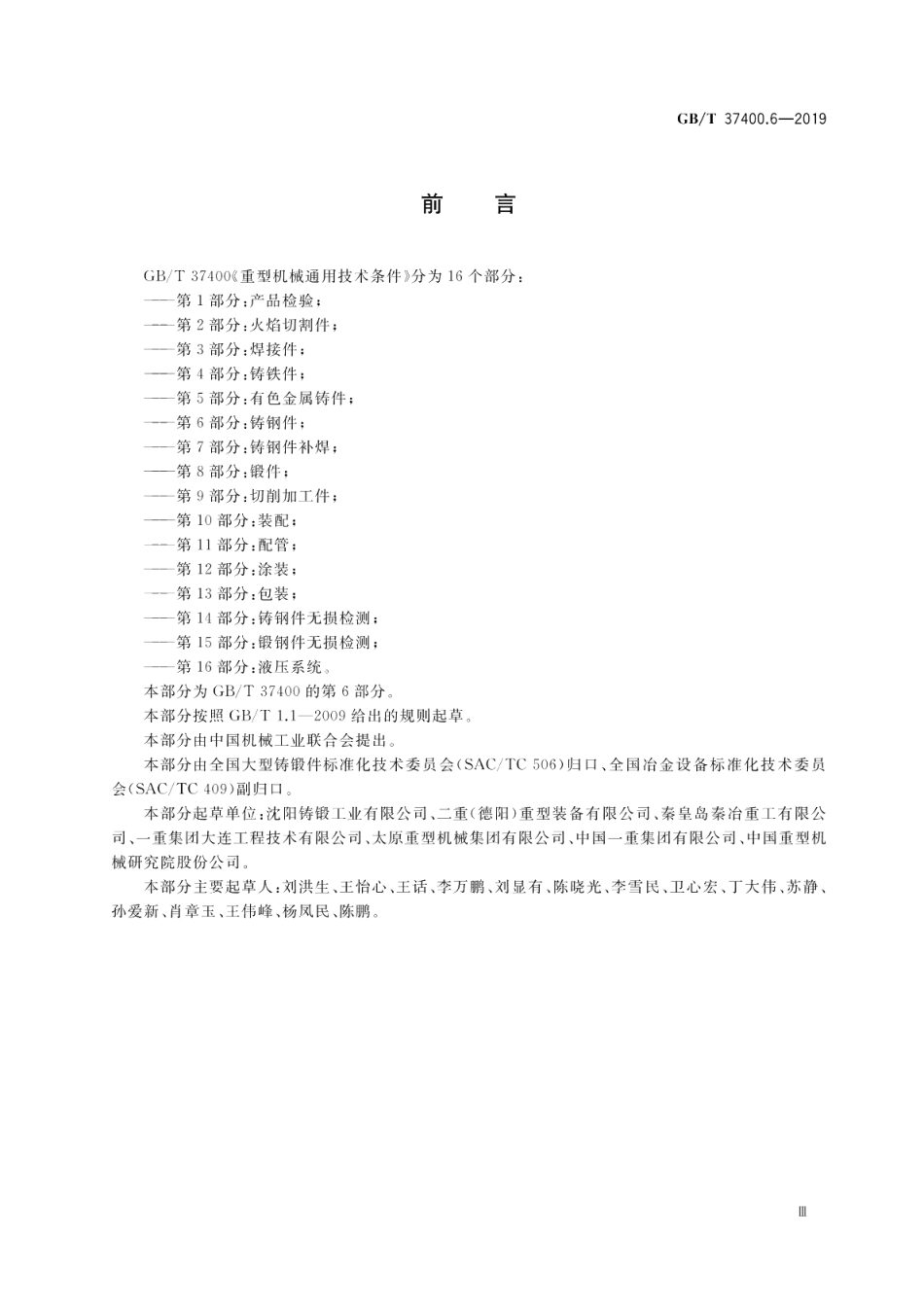

GB/T37400.6-20194.2补焊除另有规定外，供方可对铸件缺陷进行补焊，补焊应按GB/T37400.7的规定执行，补焊工艺由供方确定。当铸钢件重要位置补焊部位的坡口深度超过所在部位壁厚的40%或25mm,视为较大缺陷补焊，较大缺陷的补焊应记录并保存。4.3热处理除另有规定外，铸件应以热处理状态交货，热处理工艺由供方确定，热处理过程应记录并保存。5技术要求5.1材料牌号、化学成分和力学性能5.1.1碳钢牌号、化学成分和力学性能应符合表1和表2的规定。5.1.2低合金钢牌号、化学成分和力学性能应符合表3和表4的规定。5.1.3当需方有要求时，可进行俦件成品化学分析，成品化学成分的允许偏差应符合GB/T222的规定。5.2表面硬度铸件表面硬度应达到图样或技术文件规定的要求。表1碳钢的化学成分（质量分数）%材料牌号CSiMnPCrNiMoCuZG200-4000.200.80ZG230-4500.30ZG270-5000.400.600.0350.0350.350.400.200.400.050.90ZG310-5700.50ZG340-6400.60对上限减少0.01%的碳，允许增加0.04%的锰，对Z200-400的锰最高至1.00%，其余四个牌号锰最高至1.20%。Cr、Ni,Mo、Cu、V为残余元素，其总量不大于1.00%。除另有规定外，残余元素含量可不作为验收依据表2碳钢的力学性能RH或R.:RmAKV或KVKU或KU材料牌号MPaMPa%JZG200-40020040025403047ZG230-45023045022322535Z:270-50027050018252227ZG310-57031057015211524Z340-64034064010181016需方无要求时，KV:或KV、KU或KU由供方任选一种表中所列的各牌号性能适用于厚度不大于100mm的铸件。当铸件厚度大于100mm时，表中规定的RH(或R:)仅供设计参考
