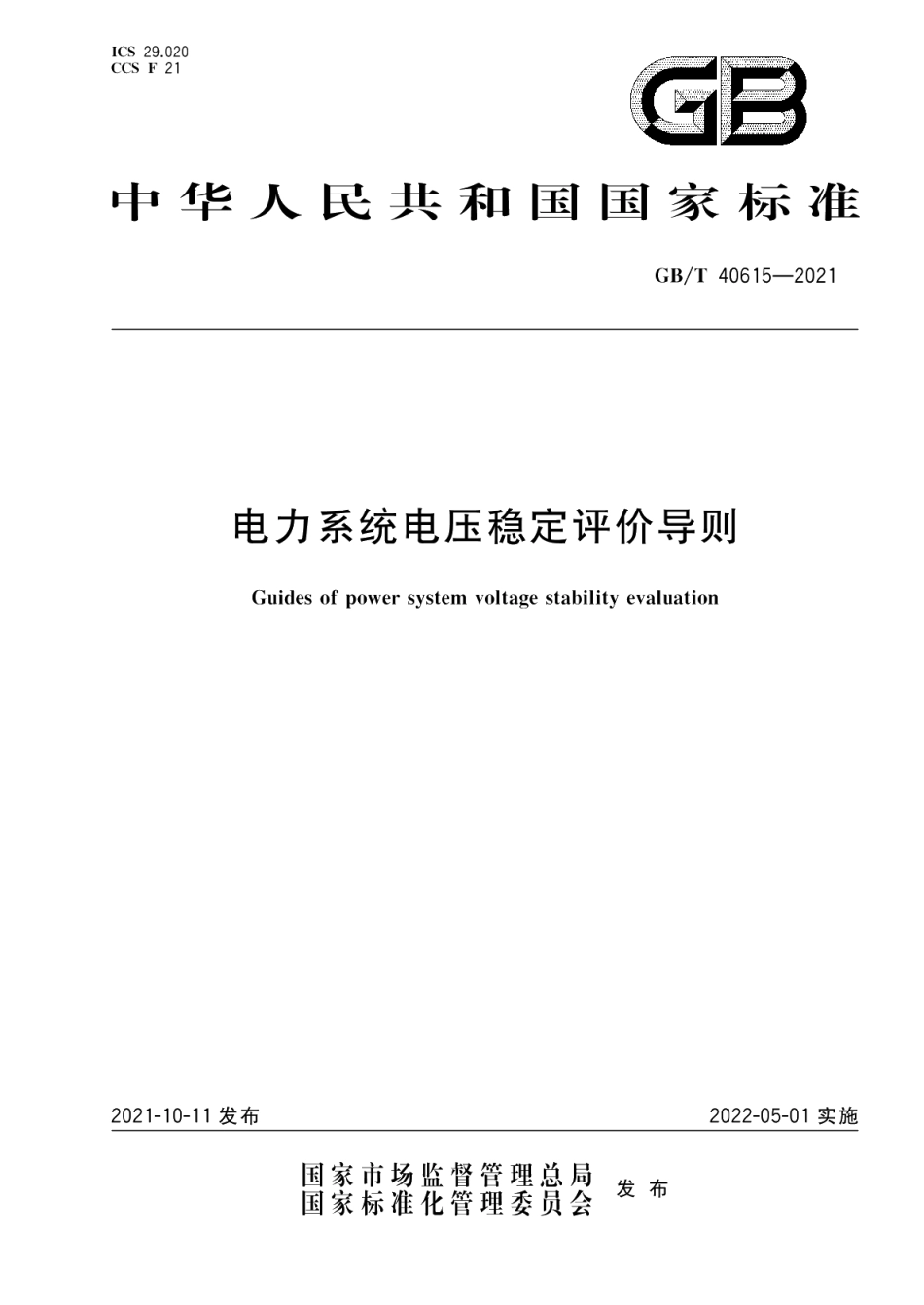

电力系统电压稳定评价导则 GBT 40615-2021.pdf

GB/T40615-2021注：包括变压器、母线、线路、变流器、储能、风电机组、光伏发电系统、无功调节设备及辅助设备等。来源：GB38755一2019,2.113.7多馈入直流短路比multi-infeed DC short-circuit ratio:MSCR直流馈入换流母线的短路容量与考虑其他直流回路影响后的等值直流功率的比值。来源：GB38755一2019,2.64总体原则4.1电压稳定评价是电力系统安全稳定评价的重要组成部分。电力系统安全稳定评价宜包括电压稳定评价。4.2电力系统的电压稳定评价一般包括静态电压稳定评价和暂态电压稳定评价，在故障后运行方式下静态电压稳定裕度较低或需要考虑机组过励等长时间元件动态特性时，应采用长期电压稳定评价。5电压稳定评价标准5.1静态电压稳定评价标准5.1.1区域负荷有功功率裕度K的定义为公式(1)。K=Px-100%P式中：P一临界运行点的有功功率值，单位为兆瓦(MW):P一初始有功功率值，单位为兆瓦(MW)。5.1.2区域负荷无功功率裕度K的定义为公式(2)。K=Qn-Q100%(2）Q式中：Q临界运行点的无功功率值，单位为兆乏(Mvar):Q一初始无功功率值，单位为兆乏(Mvar)。5.1.3在区域最大负荷或最大断面潮流下，正常运行或检修方式下的区域负荷有功功率裕度应大于8%:N一1故障后运行方式的区域负荷有功功率裕度应大于5%。受电比例较高的地区应适当调高负荷有功功率裕度。5.1.4在区域最大负荷或最大断面潮流下，正常运行或检修方式下的母线负荷无功功率裕度应大于8%:N一1故障后运行方式的母线负荷无功功率裕度应大于5%。受电比例较高的地区应适当调高负荷无功功率裕度。5.1.5对于多回直流馈入情况，评价交直流系统相对强弱的多馈入短路比指标为：a)强MSCR大于3：b)中一MSCR在23之间：c)弱-MSCR小于2.5.2暂态电压稳定评价标准在电力系统受到大扰动后的暂态过程中，负荷母线电压应在10s以内恢复到0.80p.u.以上（本文件选取平均额定电压为电压基准值)，在新能源密集地区，应保证新能源场站不脱网且不反复进人低电2
