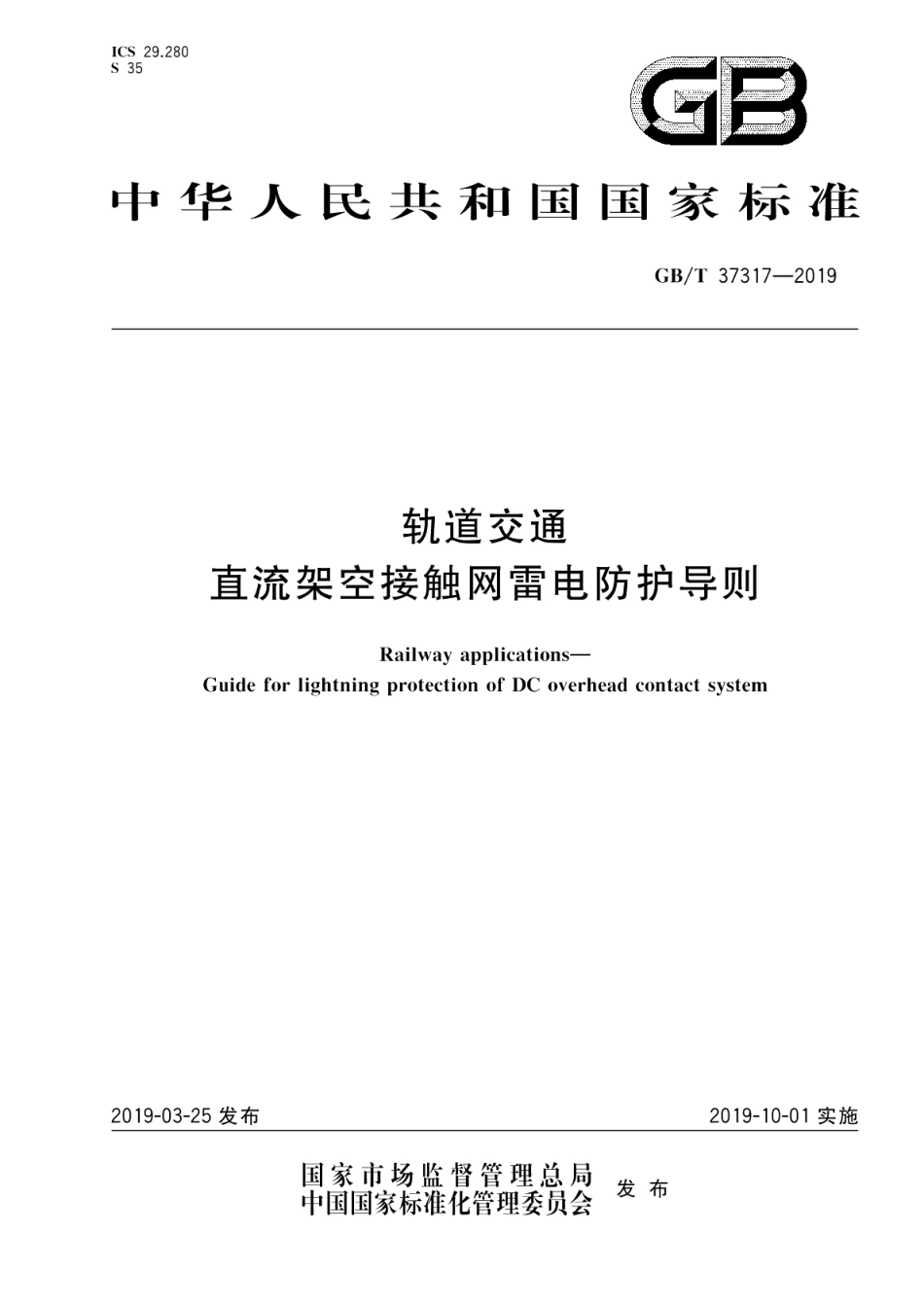

轨道交通 直流架空接触网雷电防护导则 GBT 37317-2019.pdf

GB/T37317-2019注：改写GB/T19663一2005，定义3.25。3.6地闪密度ground flash density每平方公里、每年地面落雷次数。注：单位为次/(kma)。GB/T500642014,定义2.0.53.7反击back flashover雷击支柱或架空地线引起支柱顶电位抬升，使接触网绝缘子地电位端对导线发生的闪络放电现象。注：改写GB/T2900.57一2008，定义604-03-39。3.8绕击shielding failure flashover雷电绕过架空地线而击中导线的放电现象。3.9直击雷过电压direct lightning overvoltage雷电击中接触网，雷电流通过击中物阻抗和接地电阻入地时在接触网中产生的瞬态过电压。3.10雷电感应过电压lightning-induced overvoltage雷电击中接触网附近大地或者高耸物体，通过静电感应和电磁感应在接触网导线上耦合出的瞬态过电压。3.11雷击跳闸率lightning outage rate折算到一百公里正线长度，接触网一年内因雷击故障引起牵引变电所开关跳闸的次数。注：单位为次/(100kma)。3.12附加馈线additional feeder与接触线并行架设的起增加载流能力作用的导线。3.13架空地线overhead ground wire连接接触网所有非带电金属体的接地保护导线。注1：当考虑防雷作用时，应使其对接触网导线构成有效屏蔽，注2：改写GB/T2900.57一2008，定义604-03-48。3.14保护角shielding angle架空地线和被保护导线间连线与架空地线对水平面的垂直线之间的夹角。注：改写GB/T50064一2014.定义2.0.10.3.15金属氧化物避雷器netal-oxide surge arrester由非线性金属氧化物电阻片串联或并联组成、保护电气设备免受瞬态过电压危害并抑制续流的一种电器，结构上分有/无串联放电间隙两种。注：改写GB/T2900.12一2008，定义2.3和2.4。3.16雷电冲击接地装置lightning impulse grounding device一种可为雷电冲击电流提供对地泄放通道，且具有隔离高架桥杂散电流收集网与大地的电气连通
