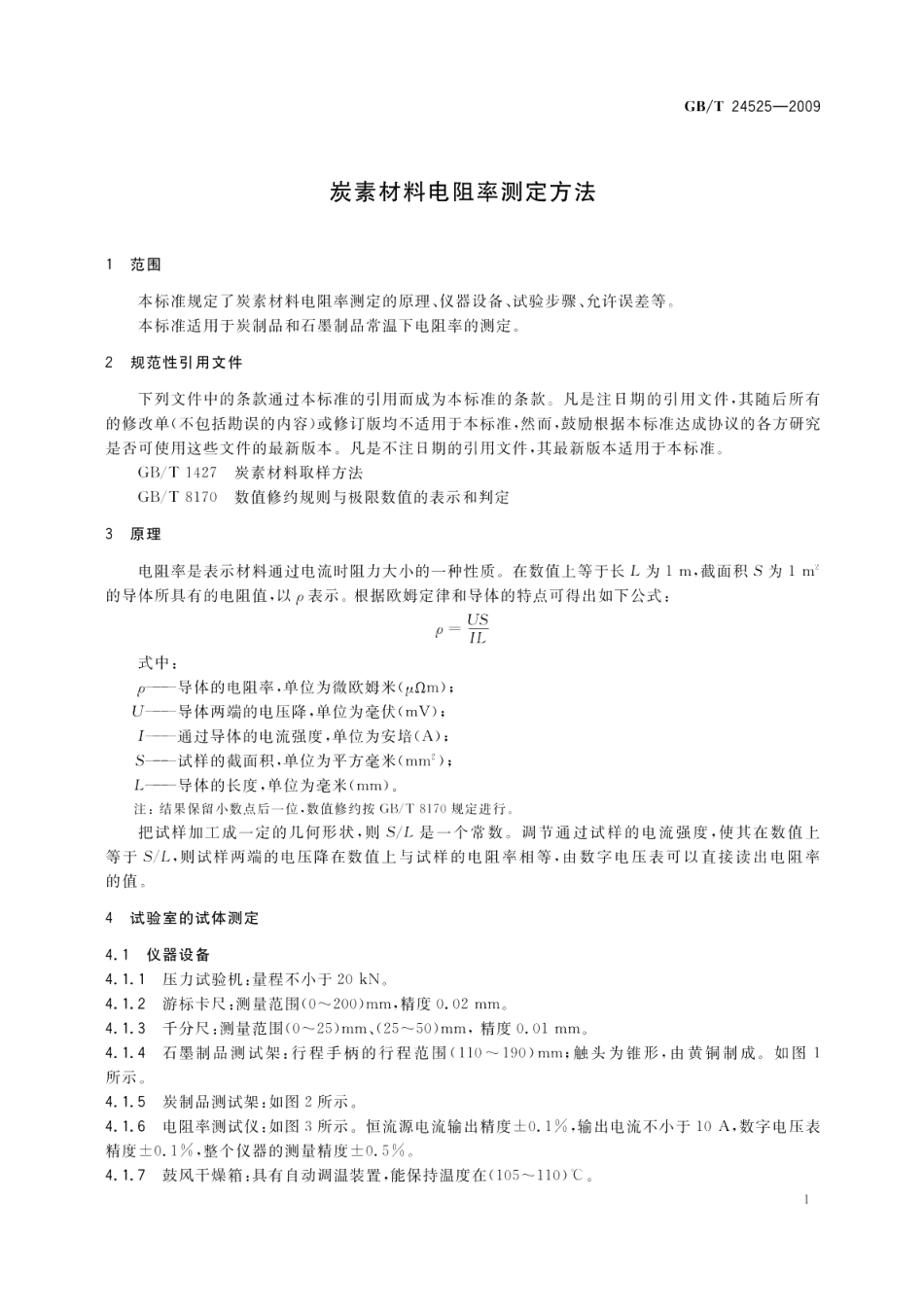

GB/T24525-2009炭素材料电阻率测定方法1范围本标准规定了炭素材料电阻率测定的原理、仪器设备、试验步骤、允许误差等。本标准适用于炭制品和石墨制品常温下电阻率的测定。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，数励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1427炭素材料取样方法GB/T8170数值修约规则与极限数值的表示和判定3原理电阻率是表示材料通过电流时阻力大小的一种性质。在数值上等于长L为1m,截面积S为1m的导体所其有的电阻值，以表示。根据欧姆定律和导体的特点可得出如下公式：USP-IL式中：p一导体的电阻率，单位为微欧姆米(u2m):U一导体两端的电压降，单位为毫伏(mV):I一通过导体的电流强度，单位为安培(A):S一试样的截面积，单位为平方毫米(mm2):L.一导体的长度，单位为毫米(mm)。注：结果保留小数点后一位，数值修约按GB/T8170规定进行。把试样加工成一定的儿何形状，则S/L是一个常数。调节通过试样的电流强度，使其在数值上等于S/L,则试样两端的电压降在数值上与试样的电阻率相等，由数字电压表可以直接读出电阻率的值。4试验室的试体测定4.1仪器设备4.1.1压力试验机：量程不小于20kN。4.1.2游标卡尺：测量范围(0200)mm,精度0.02mm。4.1.3千分尺：测量范围(025)mm、(2550)mm,精度0.01mm。4.1.4石墨制品测试架：行程手柄的行程范围(110190)mm;触头为锥形，由黄铜制成。如图1所示。4.1.5炭制品测试架：如图2所示。4.1.6电阻率测试仪：如图3所示。恒流源电流输出精度士0.1%，输出电流不小于10A,数字电压表精度士0.1%，整个仪器的测量精度士0.5%。4.1.7鼓风干燥箱：具有自动调温装置，能保持温度在(105110)。1
