纤维增强复合材料筋 JGT 351-2012.pdf
蜗牛文库
-高品质阅读，高比例分成-
温馨提示：
1. 部分包含数学公式或PPT动画的文件，查看预览时可能会显示错乱或异常，文件下载后无此问题，请放心下载。
2. 本文档由用户上传，版权归属用户，汇文网负责整理代发布。如果您对本文档版权有争议请及时联系客服。
3. 下载前请仔细阅读文档内容，确认文档内容符合您的需求后进行下载，若出现内容与标题不符可向本站投诉处理。
4. 下载文档时可能由于网络波动等原因无法下载或下载错误，付费完成后未能成功下载的用户请联系客服处理。
网站客服：3074922707
1. 部分包含数学公式或PPT动画的文件，查看预览时可能会显示错乱或异常，文件下载后无此问题，请放心下载。
2. 本文档由用户上传，版权归属用户，汇文网负责整理代发布。如果您对本文档版权有争议请及时联系客服。
3. 下载前请仔细阅读文档内容，确认文档内容符合您的需求后进行下载，若出现内容与标题不符可向本站投诉处理。
4. 下载文档时可能由于网络波动等原因无法下载或下载错误，付费完成后未能成功下载的用户请联系客服处理。
网站客服：3074922707

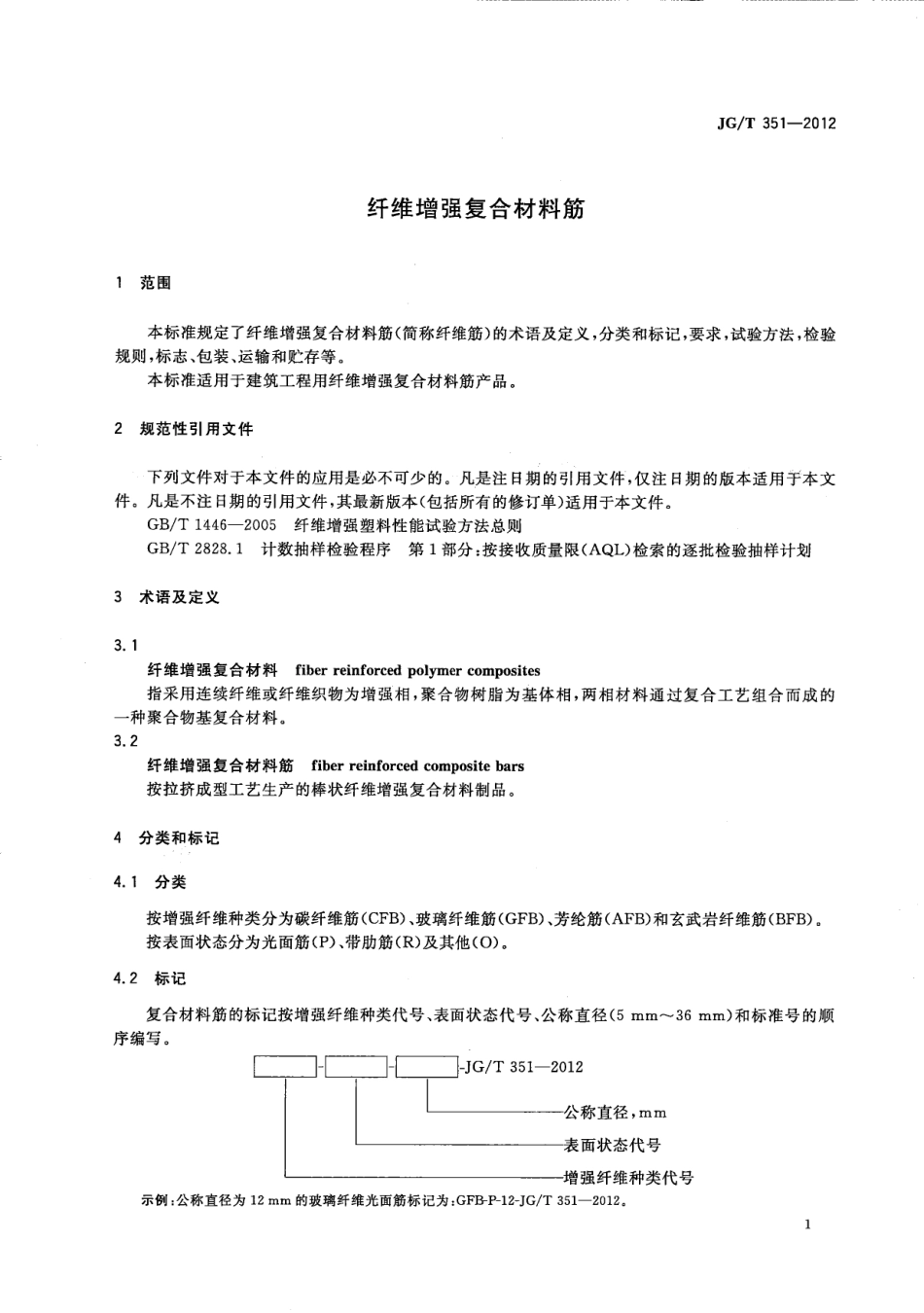

纤维增强复合材料筋
JGT
351-2012
纤维
增强
复合材料
351
2012
JG/T351-20125要求5.1外观表面洁净，均匀一致，无目视可见杂物。不应有纤维断丝和松股现象。5.2尺寸偏差尺寸偏差应符合表1规定。表1尺寸偏差单位为毫米公称直径620尺寸偏差+82+85+885.3力学性能纤维筋力学性能应符合表2的要求。表2力学性能抗拉强度/弹性模量/伸长率/纤维筋种类MPaGPa%CFB18001201.5GFB600401.5AFB1300652.0BFB800501.66试验方法6.1外观在正常（光）照度下，距离0.5m对样品进行目测。6.2尺寸偏差直径测量采用精度0.02mm的游标卡尺，任意取3个截面位置测量，每个截面测量3次，取算术平均值。6.3力学性能抗拉强度、弹性模量和伸长率按附录A的规定进行。
