热弯玻璃 JCT 915-2003.pdf

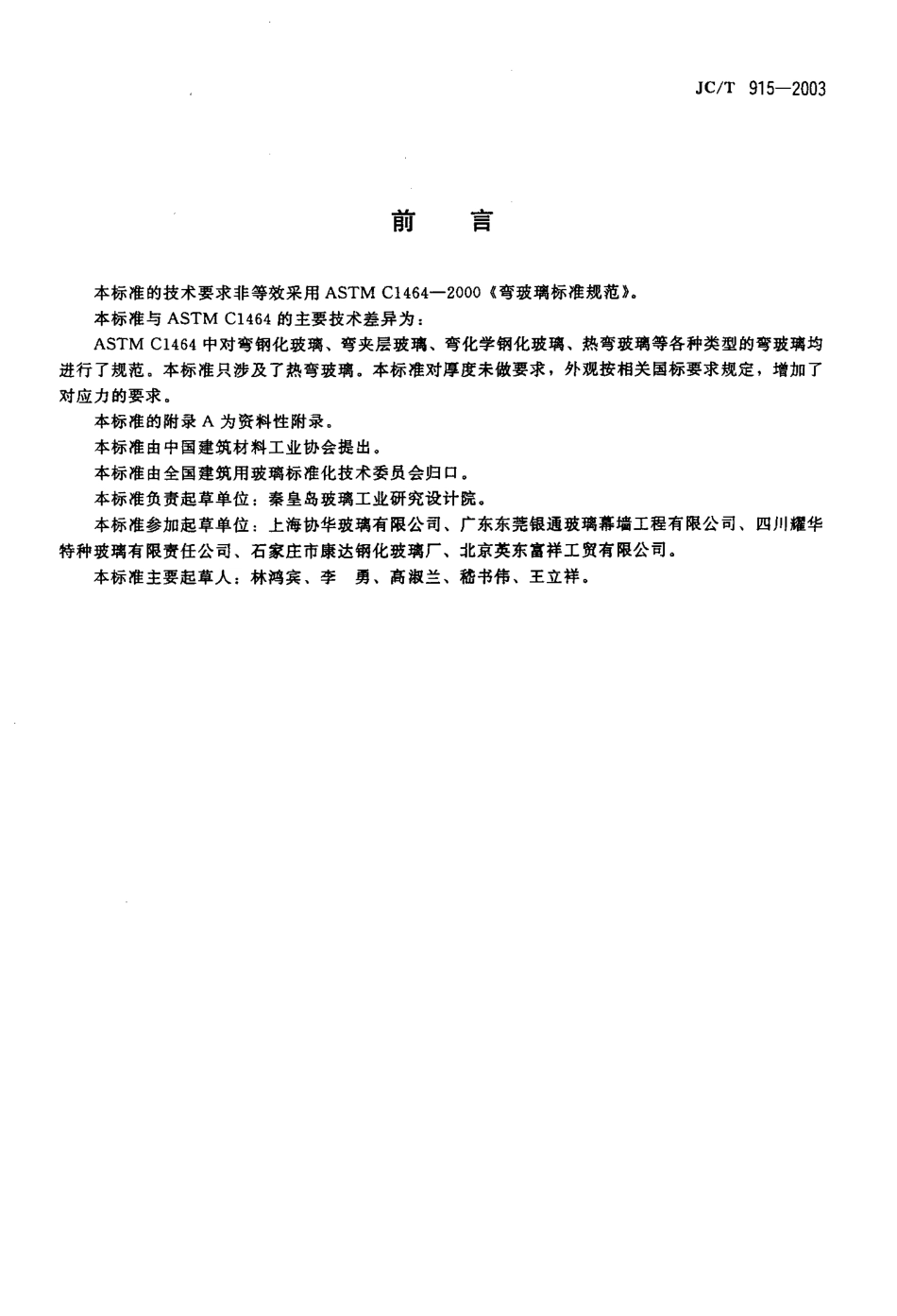

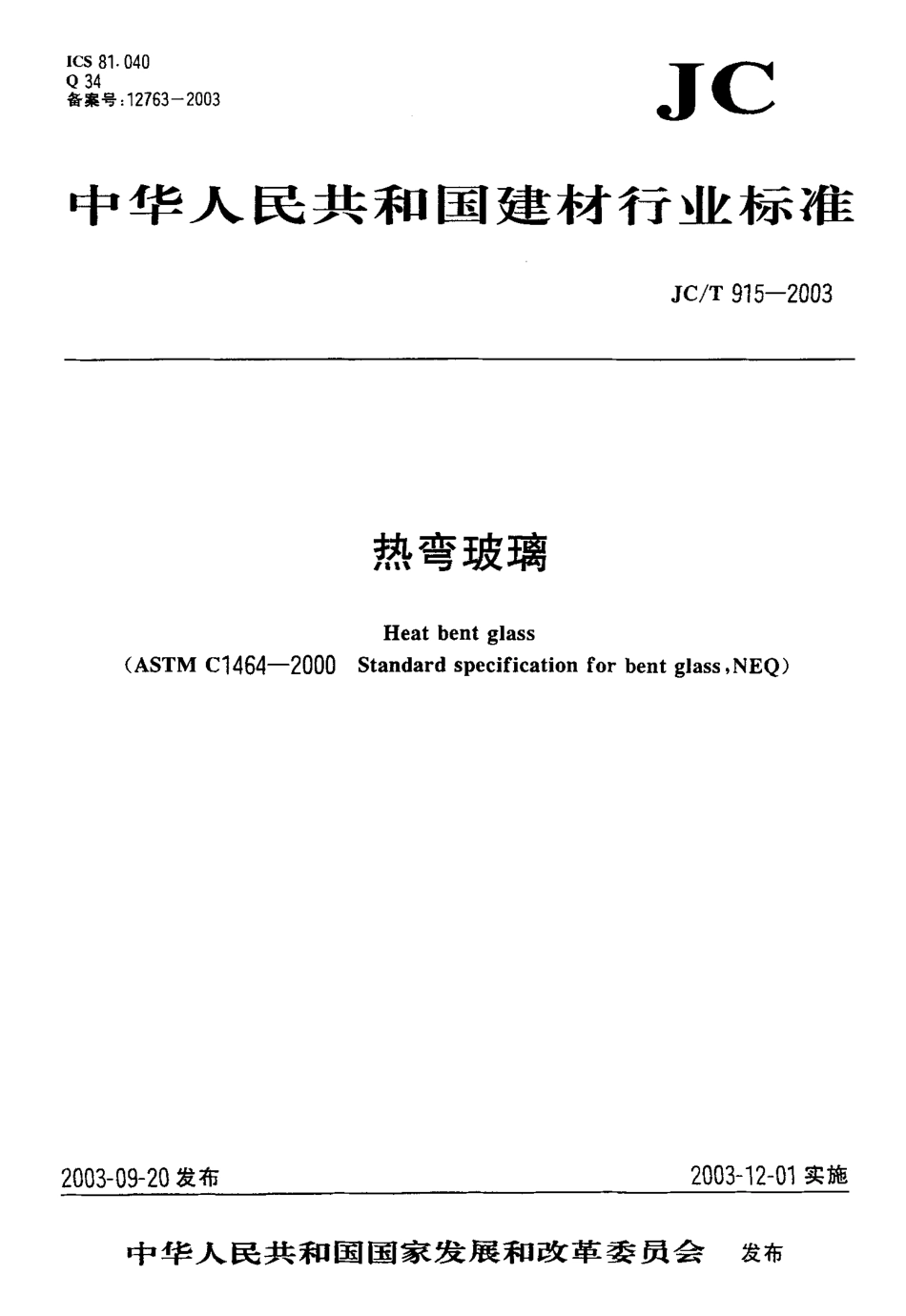

I CS 8 1.0 4 0Q 3 4备案号:1 2 7 6 3 一2 0 0 3ic中 华 人 民 共 和 国 建 材 行 业 标 准J C I T 9 1 5-2 0 0 3热弯玻璃 H e a t b e n t g l a s s(A S T M C 1 4 6 4-2 0 0 0 S t a n d a r d s p e c i f i c a t i o n f o r b e n t g l a s s,N E Q)2 0 0 3-0 9-2 0 发布2 0 0 3-1 2-0 1 实施中华人 民共和 国国家发展和改革委 员会发 布J C/T 9 1 5-2 0 0 3前言 本标准的技术要求非等效采用 A S T M C 1 4 6 4-2 0 0 0 弯玻璃标准规范。本标准与 A S T M C 1 4 6 4的主要技术差异为:A S 丁 M C 1 4 6 4 中对弯钢化玻璃、弯夹层玻璃、弯化学钢化玻璃、热弯玻璃等各种类型的弯玻璃均进行了规范。本标准只涉及了热弯玻璃。本标准对厚度未做要求，外观按相关国标要求规定，增加了对应力的要求。本标准的附录 A为资料性附录。本标准由中国建筑材料工业协会提出。本标准由全国建筑用玻璃标准化技术委员会归口。本标准负责起草单位:秦皇岛玻璃工业研究设计院。本标准参加起草单位:上海协华玻璃有限 公司、广东东莞银通玻璃幕墙工程有限公司、四川耀华特种玻璃有限责任公司、石家庄市康达钥化玻璃厂、北京英东富祥工贸有限 公司。本标准主要起草人:林鸿宾、李勇、高淑兰、秘书伟、王立祥。J C/T 9 1 5-2 0 0 3热弯玻璃1范围 本标准规定了热弯玻璃的分类、规格、技术要求、试验方法、检验规则及标志、包装、运输和贮存。本标准适用于建筑用热弯玻璃和建筑以 外用热弯玻璃。不适用于热弯钢化玻璃和热弯半钢化玻璃。2规范 性引用文件 下列文件中的 条款 通过本标准的引用而成为本标准的条款。凡是注日 期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。G B/T 9 9 6 3-1 9 9 8 钢化玻璃 G B 1 1 6 1 4-1 9 9 9 浮法玻璃 G B/T 1 8 7 0 1-2 0 0 2 着色玻璃 G B/T 1 8 9 1 5.1 一1 8 9 1 5.2-2 0 0 2 镀膜玻璃 J C/T 5 1 1 压花玻璃3术语 和定义 下列术语和定义适用于本标准。1 1热 弯 玻 瑞h e a t b e n t g l a s s 平板玻璃在曲面坯体上靠自重或加配重等方法加热成型的曲面玻璃。3.2 高度h e i g h t 垂直于水平弧的玻璃某一直边的尺寸。3.3 扭曲t w i s t 矩形单弯玻璃的一个或多个角不在同一平面上.3.4 麻 点p o c k m a r k s 在加工过程中形成的玻璃表面印痕缺陷.4分类 按形状分:单弯热弯玻璃、折弯热弯玻璃、多曲面弯热弯玻璃等。如图1、图2、图3 所示。5规格5.1 厚度范围:3 m m-1 9 m m,5.2 最大尺寸:(弧长+高度)/2 4 0 0 0 m m，拱高1 2C(2 0 0 0士 3.0士 5.0C 2 0 0 0士 5，0士 5.0热弯玻璃的弧长偏差应符合表 2 的规定.表 2单 位:mm弧 长。D弧长允许偏差玻瑞厚度簇1 2玻瑰厚度1 2D 1 5 2 0士 5 0士 6.06.3 吻合度 弧长(1/3 圆周的热弯玻璃的吻合度应符合表3 的规定。弧长1/3圆周的热弯玻璃的吻合度由供需双 方商定。表 3单位:mm弧 长，D吻合度允许偏差玻瑞厚度簇1 2玻璃厚度1 2D(2 4 4 0士 3.0士 3.02 4 4 0 3 3 5 0士 5.0士 6 06.4 弧面弯曲偏差 弧面弯曲偏差应符合表 4的规定。J C/T 9 1 5-2 0 0 3表 4单 位高度，c弧面允许弯曲偏差玻璃厚度1 2c 镇 1 2 2 02.03.03.03.01 2 2 0 C 镇 2 4 4 03.03.05.05.02 4 4 0 C 3 3 5 05.05.05.06.06.5扭曲 曲率半径4 6 0 mm、厚度为3 m m-1 2 mm的矩形热弯玻璃的扭曲应符合表 5 的规定。其他厚度和曲率半径的热弯玻璃的扭曲由供需双方商定.表 5单 位高 度，C允许扭曲值弧 长 2 4 4 0 -3 0 5 0弧 长 3 0 5 0-3 6 6 0弧 长 3 6 6 0C 1 8 3 03.05.05.05.01 8 3 0 C 2 4 4 05.05.05.08.02 4 4 0 C 3 0 5 05.06.06.09.06.6 外观 热弯玻璃的外观质蚤应符合表 6的规定。表 6缺陷要求气泡、夹杂物、表面裂纹符合GB I 1 6 1 4-1 9 9 9建筑级的要求.麻 点麻点在玻瑞的中央区.，不能大于1.6.m，在周边区不能大于 2.4 mm.娜边、缺角、划伤符合GB/T 9 9 6 3-1 9 9 8 钢化玻瑞，表 5 中合格品的规定.光 学 变 形垂直于玻璐表面观察时，进过玻瑞观察到的物体无明显变形.注:a)中央区是位于试样中央的，其轴线坐标或直径不大于整体尺寸的8 0%的圆形或椭圆形区域.余下的部分为周边区.6.7 应力值 热弯玻璃应力值由供濡双方商定。参考附录 A。了 试验 方法7.1 尺寸偏差测定 高度用最小刻度为 l mm的钢卷尺测量。弧长用软尺在凸面两边部测量，取其最大值。J C/T 9 1 5-2 0 0 37.2 吻合度 以合同规定的模板或理论形状的曲线为基准，用最小刻度为 0.5 mm的钢直尺测量模板或理论形状的曲线与玻璃间的偏差，凸出为正，凹陷为负。7.3 弧面弯曲偏差 玻璃制品垂直且曲线边放在两个垫块上。垫块分别垫在曲线变弧长的 1/4 处，钢直尺的直线边或绷紧的直线紧靠玻璃的凸面且与直边平行，用塞尺测量钢直尺直线边(或直线)与玻璃之间的最大缝隙。分别在两直线边处和 1/2 弧长处测量三次，取最大值。7.4扭 曲 把玻璃放在一个 9 0。的检测支撑装置内测量扭曲值，支撑装置的仰角为5-7-，玻璃下角与装置的两表面的交线相接触，其他角尽量靠近竖平面，然后用最小刻度为 0.5 mm的钢直尺测量其他角离开装置另一表面的实际距离即为扭曲值。如图 4,7.5 外观检验 在较好的自 然光或散射光照条件下，距玻 璃表面6 0 0 m m用肉眼进行观察。气泡、夹杂物、麻点的长度测定用放大 1 0 倍、精度为 0.l mm的读数显微镜测定。7.6 应 力测定 参考附录 A进行测定。支撑装置11.确 C，a 支律装置的仰角为 5 0-7 0,b:玻璃的扭曲值.9 0 0、B图 4扭 曲检验装 里检验规则8.1 检验项目 出厂检验项目为:尺寸偏差、吻合度、直线边弯曲偏差、扭曲、外观。若要求增加其他检验项目，由供需双方商定。8.2 组批与抽样方法8.2.1组批规则 相同规格厚度、相同工艺稳定连续生产的产品组为一批。8.2.2 抽样方法 产品按表 7的规定进行随机抽样。当产品批量大于 5 0 0 块时，以5 0 0块为一批分批抽取试样。83 判定规则 若某项性能不合格品数等于或大于表 7 的不合格判定数，则认为该项性能不合格。若上述各项性能中，有一项不合格，则认为该批产品不合格.J C/T 9 1 5-2 0 0 3裹 7单 位:块批 t 范 围抽 检 数合格判定数不合格判定数!83129-1 55121 6-2 58232 6-5 01 3345 1-9 02 0569 1-1 5 03 2T81 5 1-2 8 05 01 01 12 8 1-5 0 08 01 41 59 标志、包装、运输和贮存9.飞 标 志 包装标志应符合国家有关标准的规定，每个包装箱应标明“朝上、轻搬正放、小心破碎、玻璃厚度、厂名或商标”等字样。9.2包装 产品应用集装箱或木箱包装。每块玻璃之间用瓦楞纸、泡沫纸或泡沫条隔垫，玻璃外表面用塑料膜 包裹.玻璃与木箱之间用软质纤维板或泡沫塑料条塞紧。93运输 运输时应防止箱(架)倾倒滑动。在运输和装卸时需有防雨措施。9.4贮存 产品应存放于干燥的 室内.J C/T 9 1 5-2 0 0 3 附录 A(资料性附录)热弯玻瑞应 力A1 范 围 本附录规定了热弯玻璃应力定义、技术要求和测试方法，本附录仅供供需双方参考。A2 定义A2.1 厚 度应 力 厚度应力是玻璃在冷却过程中，由厚度方向上的温度梯度导致的玻璃内应力。板芯为张应力，表面为压应 力。A2.2 平面 应力 平面应力是玻璃板平面各区域，由于形状、模具等因素造成平面温度梯度所导致的应力。平面应力在玻璃厚度方向上大小不变。A 3 应力指标A 3.1 厚度应力的允许值 厚度应力以板芯最大张应力为准、不同厚度玻璃的应力最大允许值见表 A1,表 A1玻璃厚度、m m345581 01 21 9应力值。MP a0.700.9 01.2 01.4 01.7 02.2 02.1 0 注:厚度应力是反映退火好坏的重要指标，用于玻璃失效原因分析。A 3.2 平面应力的允许值 在玻璃板的任意部位其压应力(6 M P a，张应力 3 M P a,平面应力用于工厂检验。因玻璃破碎后.平面应力大部分释放，故不宜用于失效原因分析。A 4 应力测试方法 推荐使用 S e n a r mo n t 应力测定法，此种方法采用的应力仪的各光学元件及其方向匹配关系参照附图 A1。起偏器及检偏器的偏振方向均须与基准线成 4 5 0，它们之间必须相互垂直。被测样品主应力之一的方 向必须与基 准线一致，即主应力方向与偏振方向成 4 5 0,P一起 偏 器;A一检偏器;B一样 品;Q。一 1/4 波 片;a 一 检 偏 器 转 角。图A1 S e n a r m o n t 应力测试法J C/T 9 1 5-2 0 0 3 检偏器是可以旋转的，转动角度由刻度指示。使用时，先将检偏器转至。刻度处;然后放置被测样品，调整样品方向，使被测点主应力方向与偏振方向成 4 5 0;再转动检偏器，直到被测点变得最暗;记下转角读数，每度相当于3.1 4 n m光程差。根据旋转方向 可判断出 与水平线一致的应力是张应力还是压应力。如顺时针转动检偏器能使被测点变暗，则为张应力，反之为压应力。以S M-1 0 0型应力仪为例简要说明如下:A 4.1 厚度应力 从热弯玻璃上取样，尺寸为 2 5 mm X 2 0 0 m m。将样品立放在仪器上，样品的长度方向与仪器面板上的。-1 8。度刻度线方向一致.样品在 2 5 mm方向为高度，使光线透射过样品的上下端面。顺时针转动偏振器，直到端面中心部位由蓝色刚刚变为棕色。读取检偏器上的旋转角度读数。A 4.2 平面应力A 4.2.1 非边部应力 将热弯玻璃放到应力仪上，玻璃的边线之一最好与应力仪面板上的。-1 8。度刻度线平行，从检偏器中观察玻璃，如看到亮暗相间 应力 斑纹，则调整玻璃放置方向，使应力斑纹平行于面板上的。一1 8 0度刻度线。张应力:顺时针旋转检偏器，可观察到暗区向亮区移动，直至亮区被测区域由蓝色刚刚变到棕色，记下检偏器上的旋转角度读数。压应力:逆时针旋转检偏器，可观察到暗区向亮区移动，直至亮区被测区域由 蓝色刚刚变到 棕色，记下检偏器上的旋转角度读数。A 4.2.2 边部应力 将热弯玻璃的被测边与应力仪面板上的。-1 8 0 度刻度线平行，从检偏器中观察玻璃边部及附近区域，可看到边线较亮，稍靠里侧有一暗区，再往里又存在一亮区.张应力:顺时针旋转检偏器。可观察到暗区向里侧亮区移动，直至亮区由 蓝色刚刚变到棕色，记下检偏器上的旋转角度读数。压应力:逆时针旋转检偏器.可观察到暗区向边线移动，直至边线由蓝色刚刚变到棕色，记下检偏器上的旋转角度读数.
