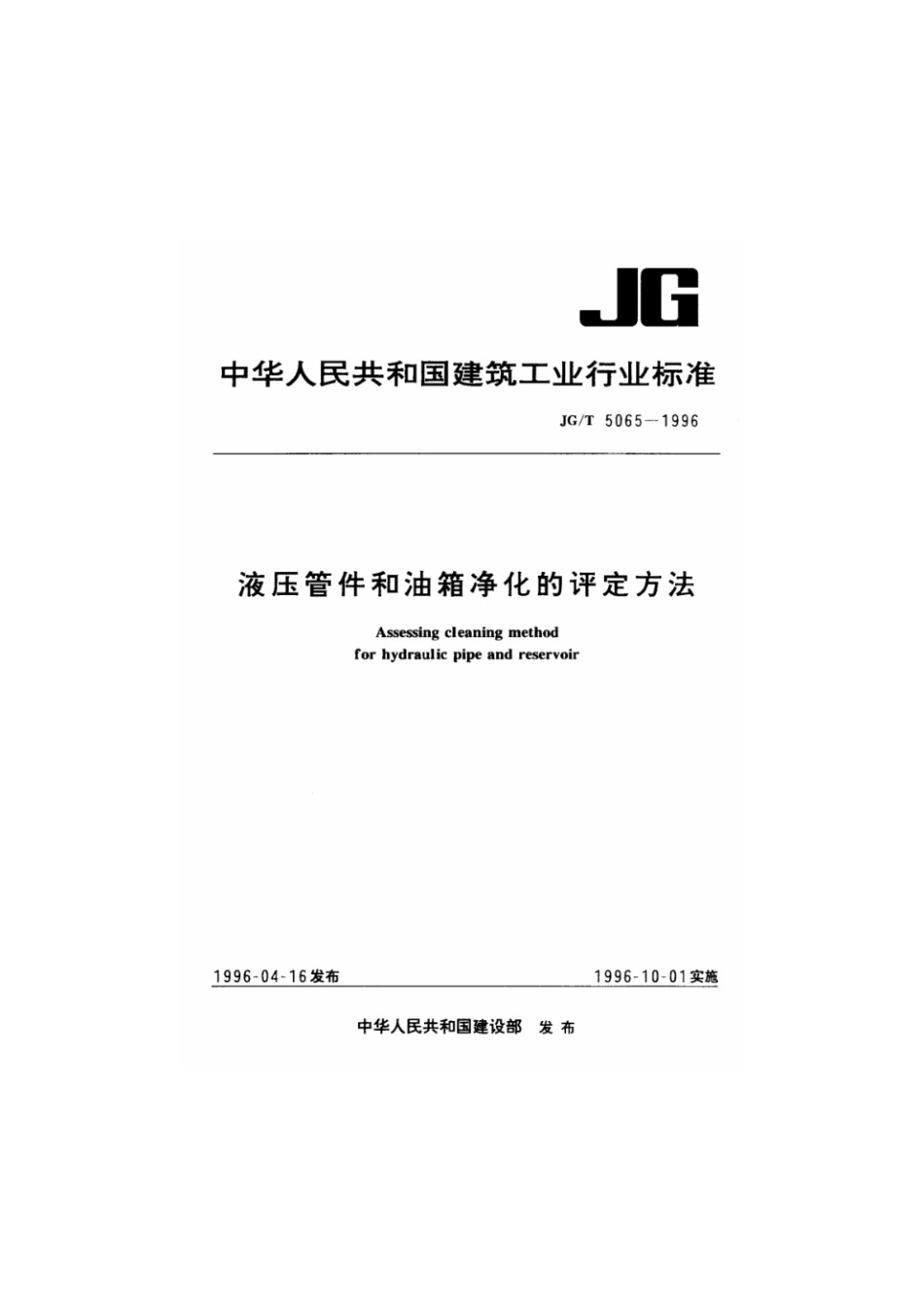

液压管件和油箱净化的评定方法 JGT 5065-1996.pdf

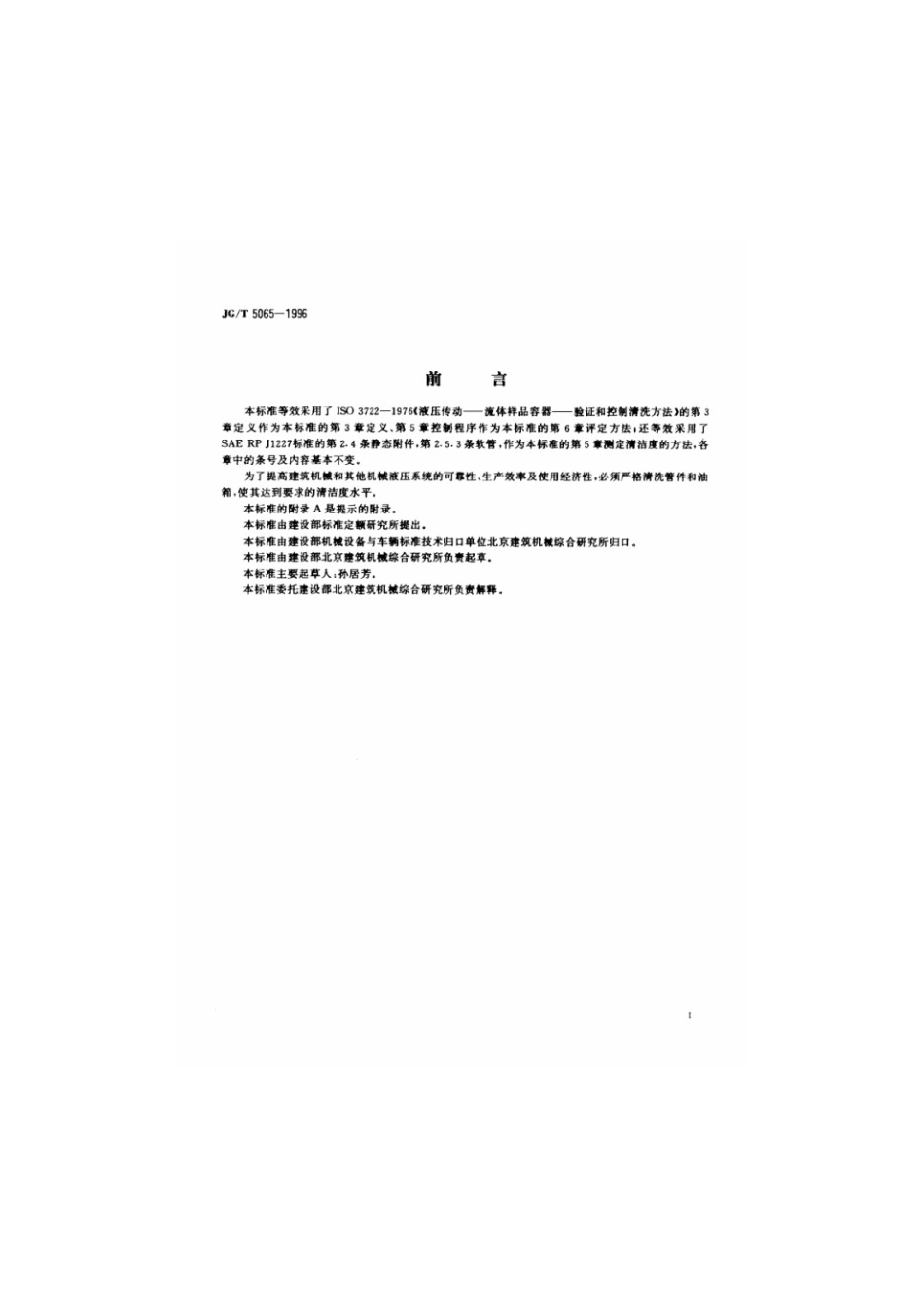

JG/T5065-1996前言本标准等效果用了IS03722一1976（液压传动一流体样品容器一验证和控制清洗方法的第3章定义作为本标准的第3章定义，第5章控制程序作为本标准的第6章评定方法，还等效采用了SAE RP J1227标准的第2.4条静志附件，第2.5.3条软管，作为本标准的第5章测定清洁度的方法，各章中的条号及内容基本不变，为了提高建筑机械和其他机械液压系统的可靠性、生产效率及使用经济性，必须严格清洗管件和油箱，使其达到要求的清洁度水平。本标准的附录A是提示的附录。本标准由座设部标准定额研究所提出，本标准由建设都机城设备与车辆标准技术归口单位北京建筑机被综合研究所归口，本标准由建设都北京建筑机械综合研究所负责起草。本标准主要起草人：孙居芳】本标准委托建设都北京建筑机蚊综合研究所负贵解释JG/T5065-19965.2.3按G/T5035确定清洁度等级6评定方法61抽样a)选择要求的清洁度等级(RCL),b)选择平均超标值极限(AOQL),C)选择需要的检验率R值。根搭成批清洗的油箱和管件数量，选择R值时，要使每一批中至少能抽到一个油箱或管件。检验率为15时，只要少量进行初始阶段的检验，而在清洗过程中需要较多的检验：检验率为120时，需要较多的进行初始阶段的检验，但减少了在清洗过醒中的检验根据所选定的AOQL和R值，从表1选用校验数值：表1连续检验数N校验率AOQL.值R109%5%2%1%0.5%151335701I51,1010551032101201468115310：对于生产批量小的机，可把箱，硬管，管，头等合计作为指样基数62评定)用5.2的方法确定每一个被检验件的清洁度，连续检酸N个，若被检验件的清洁度都达到要求的清洁度等缓(RCL,则经过清洗的管件和油箱的净化为合格。b)按5.2的方法检验时，如果有一个被粒验件超过了要求的清洁度等缓(RCL),则应按N值选另批被检验件，进行违续检验，这种改变只进行一次
