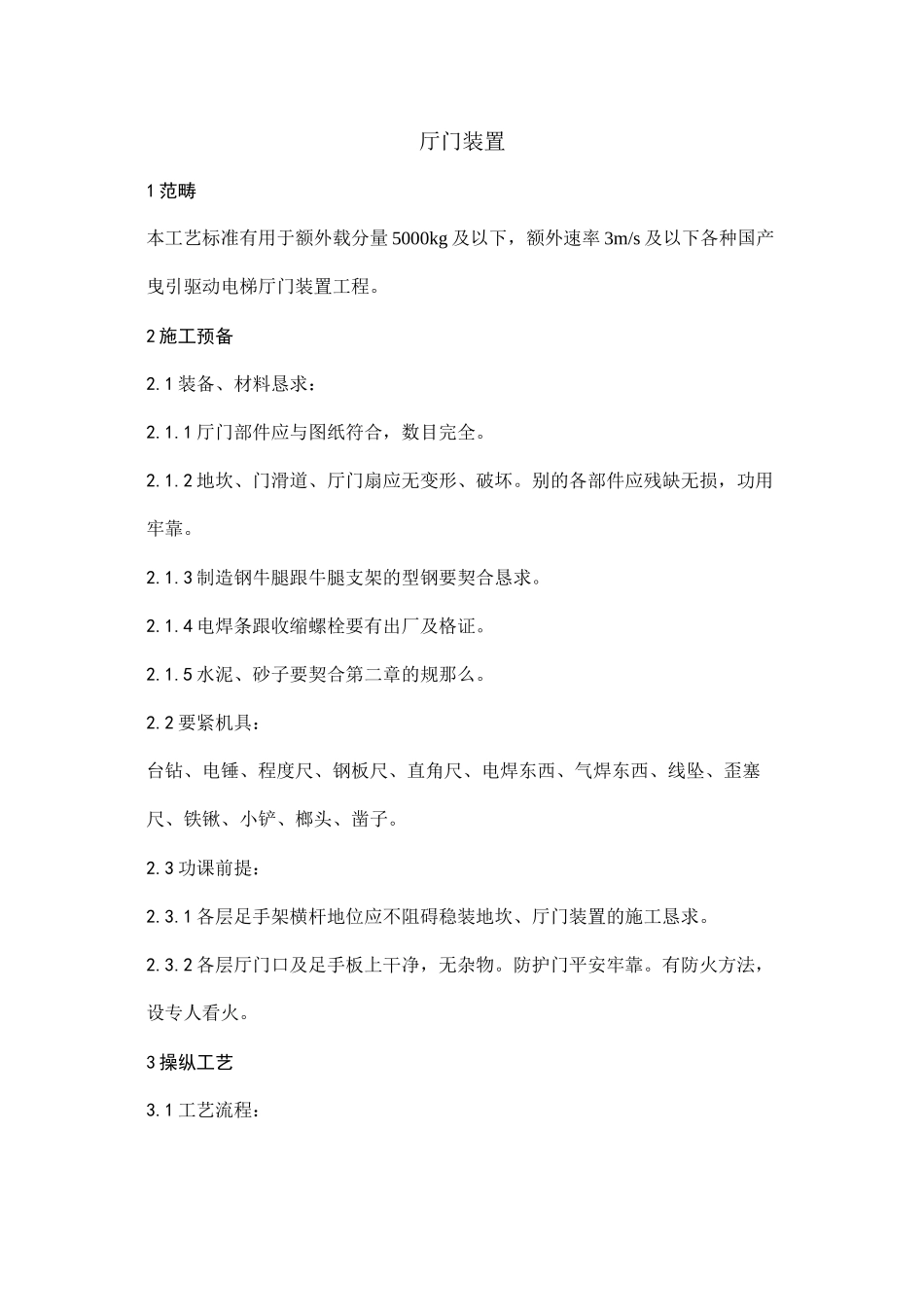

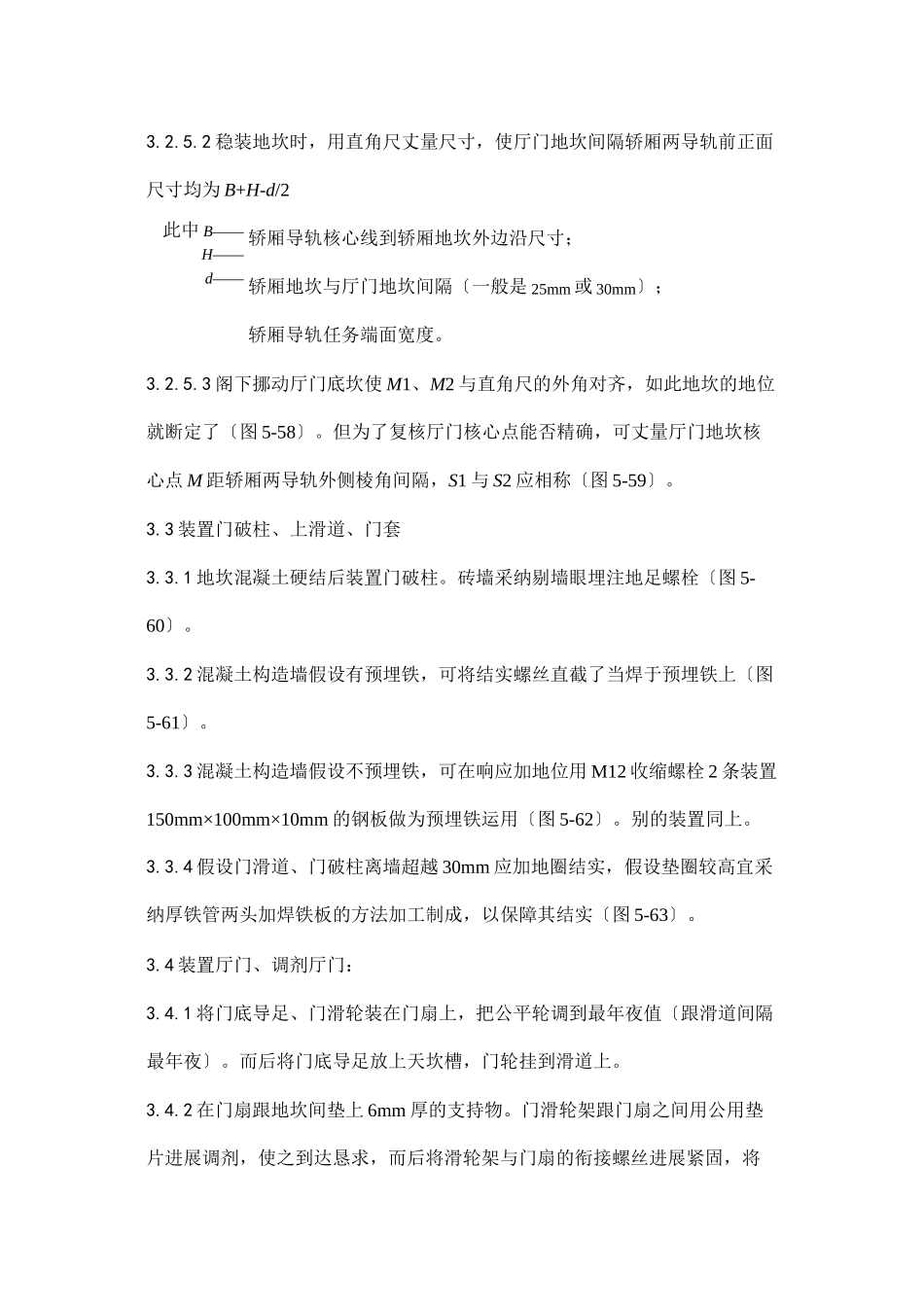

厅门装置 1范畴 本工艺标准有用于额外载分量5000kg及以下，额外速率3m/s及以下各种国产曳引驱动电梯厅门装置工程。 2施工预备 2.1装备、材料恳求： 2.1.1厅门部件应与图纸符合，数目完全。 2.1.2地坎、门滑道、厅门扇应无变形、破坏。别的各部件应残缺无损，功用牢靠。 2.1.3制造钢牛腿跟牛腿支架的型钢要契合恳求。 2.1.4电焊条跟收缩螺栓要有出厂及格证。 2.1.5水泥、砂子要契合第二章的规那么。 2.2要紧机具： 台钻、电锤、程度尺、钢板尺、直角尺、电焊东西、气焊东西、线坠、歪塞尺、铁锹、小铲、榔头、凿子。 2.3功课前提： 2.3.1各层足手架横杆地位应不阻碍稳装地坎、厅门装置的施工恳求。 2.3.2各层厅门口及足手板上干净，无杂物。防护门平安牢靠。有防火方法，设专人看火。 3操纵工艺 3.1工艺流程： 稳装地坎 → 装置门破柱、上滑道、门套 → 装置厅门、调剂厅门 → 机锁、电锁装置 3.2稳装地坎： 3.2.1按恳求由样板放两根厅门装置基准线〔高层梯最好放三条线，即门中一条线，门口双方两条线〕，在厅门地坎上划出净门口宽度线及厅门核心线，在响应的地位打上三个卧点，以基准线及此标记断定地坎、牛腿及牛腿支架的装置地位〔图5-53〕。 3.2.2假设地坎牛腿为混凝土构造，用净水冲刷干净，将地足爪装在地坎上。而后用细石混凝土浇注〔水泥标号不小于325#。水泥、砂子、石子的容积比是1∶2∶2〕。稳放地坎时要用程度尺寻平，同时三个卧点分不对正三条基准线，并寻好与线的间隔。 地炊稳好后应高于竣工装修空中2～3mm，假设竣工装修空中为混凝地皮向，那么应超过5～10mm，且应按1∶50坡度将混凝土空中与地坎破体抹平〔图5-54〕。 3.2.3假设厅门无混凝土牛腿，要在预埋铁上焊支架，装置钢牛腿来稳装地坎，分两种情况： 3.2.3.1电梯额外载分量在1000kg及以下的各种电梯，可用不小于65mm等边角钢做支架，进展焊接，并稳装地坎〔图5-55〕。牛腿支架非常多于3个。 3.2.3.2电梯额外载分量在1000kg以上的各种电梯〔不包含1000kg〕可采纳δ=10的钢板及槽钢制做牛腿支架，进展焊接，外稳装地坎〔图5-56〕。牛腿支架非常多于5个。 M1及M2点分不做上标记〔L是轿厢导轨间距〕。 3.2.5.2稳装地坎时，用直角尺丈量尺寸，使厅门地坎间隔轿厢两导轨前正面尺寸均为B+H-d/2 此中B—— H—— d—— 轿厢导轨核心线到轿厢地坎外边沿尺寸； 轿厢地坎与厅门地坎间隔〔一般是25mm或30mm〕； 轿厢导轨任务端面宽度。 3.2.5.3阁下挪动厅门底坎使M1、M2与直角尺的外角对齐，如此地坎的地位就断定了〔图5-58〕。但为了复核厅门核心点能否精确，可丈量厅门地坎核心点M距轿厢两导轨外侧棱角间隔，S1与S2应相称〔图5-59〕。 3.3装置门破柱、上滑道、门套 3.3.1地坎混凝土硬结后装置门破柱。砖墙采纳剔墙眼埋注地足螺栓〔图5-60〕。 3.3.2混凝土构造墙假设有预埋铁，可将结实螺丝直截了当焊于预埋铁上〔图5-61〕。 3.3.3混凝土构造墙假设不预埋铁，可在响应加地位用M12收缩螺栓2条装置150mm×100mm×10mm的钢板做为预埋铁运用〔图5-62〕。别的装置同上。 3.3.4假设门滑道、门破柱离墙超越30mm应加地圈结实，假设垫圈较高宜采纳厚铁管两头加焊铁板的方法加工制成，以保障其结实〔图5-63〕。 3.4装置厅门、调剂厅门： 3.4.1将门底导足、门滑轮装在门扇上，把公平轮调到最年夜值〔跟滑道间隔最年夜〕。而后将门底导足放上天坎槽，门轮挂到滑道上。 3.4.2在门扇跟地坎间垫上6mm厚的支持物。门滑轮架跟门扇之间用公用垫片进展调剂，使之到达恳求，而后将滑轮架与门扇的衔接螺丝进展紧固，将公平轮调回到与滑道间距小于0.5mm，撤失落门扇跟地坎间所垫之物，进展门滑行实验，到达轻快自假设为及格〔图5-65〕。 3.5机锁、电锁、平安开关装置： 3.5.1装置前应对锁钩、锁臂、滚轮、弹簧等按恳求进展调剂，使其灵敏牢靠。 3.5.2门锁跟门平安开关要按图纸规那么的地位进展装置。假设装备上装置螺丝孔不契合图纸恳求要进展修正。 3.5.3调剂厅门门锁跟门平安开关，使其到达：只要当两扇门〔或多扇〕封闭到达有关恳求后才能使门锁电接点跟门平安开关接通。 如门锁结实螺孔为可调者，门锁装置调剂就位后，必需加定位螺丝，防止门锁移位。 3.5.4当轿门与厅门联动时，钩锁应无脱钩及夹刀景象，在开关门时应运转颠簸，无颤抖跟撞击声。 +2 -1 4质量标准 4.1轿厢地坎与各层厅门地坎间距的偏向均严禁超越mm。 测验方法：尺量反省。 4.2开门刀与各层厅门地坎及各层厅门开门装置的滚轮与轿厢地坎间的破绽均必需在5～8mm范畴以内。 测验方法：尺量反省。 4.3厅门上滑道外侧垂直面与地坎槽内侧垂直面的间隔a，应契合图纸恳求，在上滑道两头跟两头三点〔1、2、3〕吊线丈量绝对偏向均应不年夜于±1mm。上滑道与地坎的平行度偏向应不年夜于1mm。导轨本身的不铅垂度a′应不年夜于〔图5-66〕。 反省方法：吊线、尺量反省。 4.4厅门扇垂直度偏向不年夜于2mm，门缝下口扒开量不年夜于10mm，门轮公平轮对门滑道破绽不年夜于。 反省方法：吊线、尺量反省。 4.5门扇装置、调剂应到达： 门扇平坦、干净、无损害。启闭轻快颠簸。平分门封闭时上下部同时合拢，门缝分歧。 4.6厅门框架破柱的垂度偏向跟上滑道的程度度偏向均不该超越1/1000。 测验方法：做启闭不雅看反省。 4.7厅门关好后，机锁应破立即门锁住，为使其举措灵敏，钩头处有1mm的运动量〔图5-67〕，机锁钩头锁住后在厅门外，弗成将门扒开。 测验方法：尺量跟不雅看反省。 4.8厅门关好后，门锁导电座与触点打仗必需精良。如门锁结实螺丝孔为可调者，门镇装置调剂后，必需加定位螺丝加以结实。 测验方法：不雅看反省。4.9厅门门扇下端与地坎面的破绽为6±2mm。 门套与厅门的间距为6±2mm。 测验方法：尺量反省。 4.10同意偏向工程： 厅门地坎及门套装置的尺寸恳求、同意偏向跟测验方法应契合表5-10的规那么。 厅门地坎及门套装置的尺寸恳求、同意偏向跟测验方法表5-10 项次 工程 同意偏向或尺寸恳求 检查方法 1 2 3 4 厅门地坎超过终极空中(mm) 厅门地坎程度度 厅门门套垂直度 平分式门封闭时破绽不年夜于(mm) 2～5 1/1000 1/1000 2 尺量反省 尺量反省 吊线、尺量反省 尺量反省 5制品保护 5.1门扇、门套、地坎有保护膜的要在开工后才能把保护膜去失落。 5.2在施工进程中对厅门组件要留意保护，弗成将其碰坏。 5.3添补门套跟墙之间的破绽恳求有防止门套变形的方法。 6应留意的质量征询题 6.1结实钢门套时，要焊在门套的加强筋上，弗成在门套上直截了当焊接。 6.2一切焊接衔接跟收缩螺栓结实的部件必定要结实牢靠。 6.3但凡需埋入混凝土中部件，必定要经有关局部反省操持隐蔽工程手续后，才能灌溉混凝土。 6.4厅门各部件假设有破坏、变形的，要实时修缮或改换，及格前方可运用。
