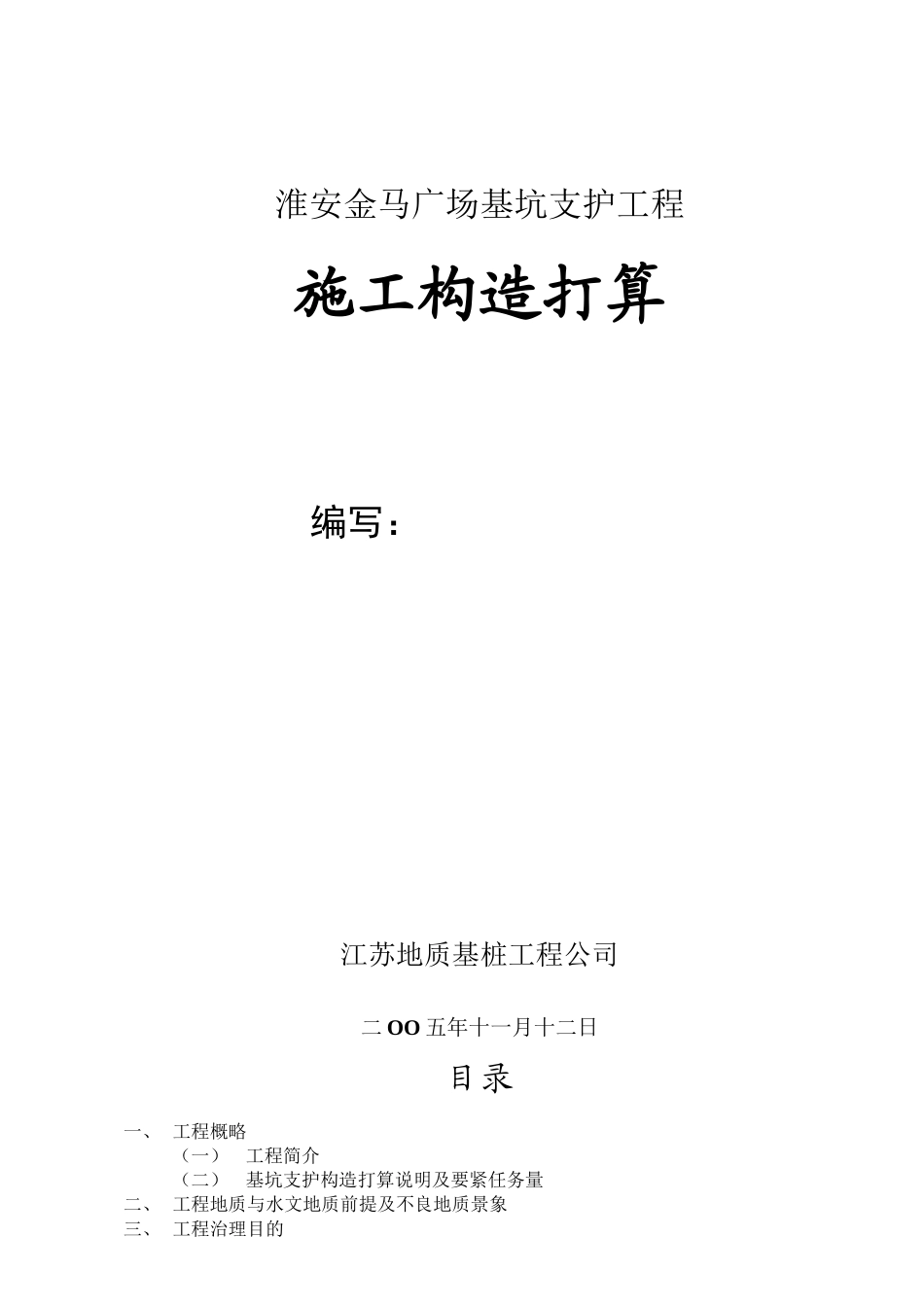

淮安金马广场基坑支护工程 施工构造打算 编写： 江苏地质基桩工程公司 二OO五年十一月十二日 目录 一、 工程概略 （一） 工程简介 （二） 基坑支护构造打算说明及要紧任务量 二、 工程地质与水文地质前提及不良地质景象 三、 工程治理目的 四、 施工总体安排 （一） 工程司理部构成 （二） 施工预备 （三） 施工机器出场跟运用打算 （四） 休息力发动打算 五、 施工方法及技巧方法 （一） 深层搅拌桩 （二） 钻孔灌注桩 （三） 钻孔桩桩顶圈梁及钢筋砼支持的施工 （四） 复合式土钉墙 （五） 基坑落水井施工 六、 施工质量保障系统及方法 （一） 施工质量治理系统 （二） 质量保障方法 七、 工期进度安排及保障方法 （一） 工期盘算及工程量实现时间安排 （二） 施工工期进度打算 （三） 工期进度保障方法 九、冬旱季施工方法 十、平安消费及文化施工保障方法 （一） 现场平安治理方法 （二） 文化施工及治理方法 （三） 现场文化施工标化治理 十一、材料搜集、拾掇跟治理 十二、附图〔施工破体安排图〕 附表(工程抽象进度表) 一、工程概略 （一） 工程简介 淮安金马广场位于淮安市核心〔原公交总公司〕，用地红线西侧邻近近况都会路途淮海北路，北侧红线邻近近况师范附小，南侧红线外侧为原新华书店在建工地。打算标高++0.000米，基坑坑底标高-9.05m、-10.25m、-10.95m、-11.65m。近况天然地坪标高在-0.500米阁下。基坑开挖深度在8.55~11.15米之间。 江苏地质基桩工程公司 施工单元：江苏地质基桩工程公司 工程所在：淮海北路乐土步行街劈面〔原公交总公司〕 （二） 基坑支护构造打算说明 本基坑采纳的支护构造打算 〔1〕基坑AA`B段上部4米采纳放坡土钉〔复合土钉墙〕支护，下部采纳钻孔灌注桩加一层钢筋砼支持进展支护，采纳一排Ø700850双轴深搅拌桩进展止水。 〔2〕基坑BCDEFGHA段上部4米采纳放坡土钉支护，下部采纳深搅桩加土钉进展支护。 二、工程地质与水文地质前提 剖面图及别的详见工程勘探讲演。 三、工程治理目的 〔一〕工程质量目的：确保工程质量恳求契合国家验收标准。 〔二〕工程进度目的：确保条约工期。 〔三〕平安目的：根绝严峻伤亡事变，一般平安事变频率操纵在3‰以内〔操持休息平安保险手续〕。 〔四〕文化标化目的：确保本工程施工全进程契合文化施工标化现场达标恳求，争创市级平安文化工地。施工现场办公区、生涯区离开。施工区安排公正，生涯区绿化雅不雅，情况优雅。同时工地设破保安队、消防队专门担任施工现场保镳、防盗、防火等任务，详细任务由工程平安员担任。 四、施工总体安排 （一） 工程司理部的构成 按照本工程的范围的进度打算的恳求，我公司将组建强无力的工程司理部，工程司理部现场治理机构搜集如下： 工程司理 工程副司理工程工程师 材料装备组 平安保卫组 施 工 组 打算估算组 财 务 组 技巧测量组 质 检 组 材料治理组 各施工班组 〔二〕施工预备 1、技巧打算预备 〔1〕熟习、检察图纸：图纸是施工的按照。施工职员起首熟习图纸并在进修跟熟习图纸的根底上，弄清打算意图及工程特色。 〔2〕搜集材料：搜集应有材料理解工程的施工恳求跟现场情况，并进展实地调查，操纵施工现场的地貌、地质、水文跟气候材料、技巧经济前提等以便制订符合实践，行之有效的施工构造打算，公正进展施工。 〔3〕体例施工打算及体例施工估算 2、现场施工预备 〔1〕进展树破地区内的工程测量定位，设置永世性的经纬坐标及水平操纵点。按照甲方供应的轴线基准点测放桩位并做好标记，请甲方、监理现场复核验收，精确无误，经签证及格前方可进展下道工序。 〔2〕“三通一平〞，铺建临时路途，接通水、电，去除现场阻碍物，搭建临时装备。 〔3〕施工机器跟临时物质的预备。构造机器装备出场，做好机器装备的颐养、保护跟调试任务；落实材料货源，备料出场并经监理工程师见证取样送试验室做相关试验。 机具装备运用打算： 序号 机器称号 数目 备注 一 深搅桩分项 1 SBJ-2双轴深搅机 2台 2 压浆泵 2台 3 电焊机BX1-30～50 2台 4 氧焊装备 2套 二 钻孔桩分项 1 SPJ-300型钻机 1台套 2 泥浆泵3PN 2台 3 电焊机BX1-30～50 3台 三 锚杆分项 1 锚杆机 4台 2 注浆泵 1台 3 9ｍ３空压机 1台 4 电焊机BX1-30～50 四 落水井分项 1 SQZJ—130钻机 2 柴油机能源 2 4ZS—12泥浆泵 2 3 QY35—26—4潜水泵 60 含软管 五 钢筋分项 1 28KW交〔直〕流电焊机 4台 2 1台 3 钢筋调直机 1台 4 氧气乙炔切割装备 1套 六 照明分项 1 镝灯 3台 2 太阳灯 20台 3 总电箱、分电箱〔配触电保护器〕 5个 七 测量 1 GTS-332全站仪 1台 2 J2～6经纬仪 1台 3 水准仪 1台 4 50m卷尺 1把 〔5〕做好冬旱季施工预备任务 3、施工步队的预备 〔1〕构造施工力气，调剂健全施工构造机构 〔2〕对全部施工职员进展打算、技巧跟平安的交底，明白义务，树破质量第一，平安第一的义务不雅，确保工程质量跟条约工期，保障桩基施工契合打算恳求。 〔3〕施工班组做好功课前提的施工预备。 〔4〕施工用工打算如下： 工种 人数 工种 人数 工程司理 1 测量员 2 工程副司理 1 机器装备治理 1 工程工程师 1 水、电装备治理 1 质量治理 1 深搅桩施工组 20 施工治理 1 钻孔桩施工组 7 平安治理 1 钢筋笼制造组 5 材料治理 1 落水井施工组 10 打算治理 1 锚杆施工组 30 文化标化治理 1 圈梁及支持施工 15 统计、材料治理 1 泥浆外运组 6 质检员 2 杂工 8 算计 117 五、施工方法及施工技巧方法 〔一〕双轴深搅桩： 1、深搅桩施工工艺流程 园地平坦 定位放线 测量复核 预搅下沉 水泥浆制备 晋升喷浆搅拌 反复搅拌下沉、晋升喷浆 成桩 2、工序操纵、施工方法及技巧方法 〔1〕园地平坦 先将园地平坦，采纳开掘机开挖基坑边沟，去除地下阻碍，以便机器行走、标高操纵、顺遂施工。工程施工采纳先平坦，后施工，如再遇阻碍去除后再次施工。 〔2〕定位测量 施工时，先将深层搅拌机器用钢丝绳悬挂搅拌头，瞄准打算桩位。复核桩位及机架的水平形态。桩位偏向不宜超越50mm，桩身垂直度偏向不宜年夜于0.5% 〔3〕预搅下沉 用输料胶管将储料罐、压浆泵同深搅机连通，启念头械，借助于搅拌头自重沿导向架下沉，直至加固深度。下沉速率宜操纵在1.00m/min阁下。 〔4〕制备水泥 ~0.50，水泥浆制备实现后，停顿时间不该超越2小时， 〔5〕喷浆搅拌 当搅拌机下沉到打算深度，将搅拌机略为晋升〔约20cm〕，开动压浆泵，把制好的水泥浆压入软土层中，以必定的速率平均搅拌上升，边晋升、边喷拌，使水泥与土体充分拌跟，直至打算标高。晋升速率操纵在0.50～，并按照土层情况进展恰当调剂。第一次喷浆量年夜概操纵在总喷浆量的60％阁下。 〔6〕反复上下搅拌 为使软土与水泥浆搅拌平均，本工程采纳4搅2喷的施工工艺，用异常的方法进展第二次下沉、喷浆、搅拌、晋升至打算标高。晋升速率宜操纵在不年夜于0.50～，喷浆量将剩余的水泥浆全部压入桩孔内。 3、深搅桩施工的重点及难点 〔1〕深搅桩施工会遇地下阻碍物，阻碍止水桩后果及构成冷讨论，是基坑支护施工的重点，故采纳开掘机在基坑支护施工前尽可以全部去除地下阻碍物，增加深搅冷讨论。 〔2〕难点是深搅桩的垂直度跟深搅的搭接不易操纵，在施工时应确保深搅桩的机架水平跟机架重直。 〔3〕相邻桩搭接施工的时间间隔不该超越24小时；假设超越24小时，应在外侧局部补桩2根或采纳别的弥补方法。 〔二〕钻孔灌注桩 1、钻孔灌注桩施工工艺流程 平坦场地 测量放样 校订桩位、钻机垂直、水平 钻机就位 排污 成孔 一次清孔 钢筋笼制造 下钢筋笼 下导管 二次清孔 起拔导管 砼试块 砼灌注 成桩 移下一根桩位 2、工序操纵、施工方法及技巧方法 〔1〕定位放线 起首熟习工程图纸，核查各局部尺寸，操纵修建坐标、打算高程及修建物四周的情况等。施测任务在打算交底落后展。采纳极坐标跟操纵轴线相结合的方法来测放桩位。桩位测放必需细心、精确、契合打算及标准恳求，桩位偏向，平行坑壁与垂直坑壁偏向的桩位偏向不宜超越50mm。 施测的坐标操纵网测完后，要经有关职员反省验收，施测必需按照有关破体图及技巧材料各项数据，说明轴线的编号、操纵点的编号、各点间坐标跟绝对间隔、高程引测读数，做出放线后果表，须经有关职员复验后会签。 施放后的操纵点桩要做出清楚标记，并加以保护，对种种标桩、标高在再次运用前要进展复查后再运用。 〔2〕钻进成孔 ①钻机就位： 钻机就位后，恳求机架、机座波动，转盘校订水平，主钻杆、转盘核心与桩位三点一线，偏向不年夜于20mm，并测量护筒标高，以精确操纵桩位、桩长、桩顶、笼顶标高。开钻前，必需经当班质检员及监理工程师复验，及格前方可开钻。 ②成孔钻进，泥浆护壁 钻机成孔进程中要保障成孔的连续性，不要因别的要素停登时间过长，构成孔壁不波动，对成桩质量发生倒霉阻碍。 为使成孔顺遂，开钻时轻压慢转，跟着钻孔的加深，钻具、机座的波动，方可逐步增年夜转速。在成孔进程中，常因钻机运转，地基土质坚实，经一段时间的施工，惹起钻机水平变更，应常常校订机杆垂直、转盘水平，确保钻孔垂直度。 钻进参数：土层钻进压力0.8～1.0T，转速13～42转/分。 钻进中发生塌孔时，要剖析缘故，响应调剂泥浆参数及钻进参数；假设护筒冒浆，需用粘土夯实至不冒浆后再接着施工。 钻进中遇地下阻碍物，采纳轻压慢转上下运动切削钻碎阻碍物，如钻进有效即提钻，采纳机器去除地下阻碍物后可接着钻进功课。 各班记载员细心记载班报表，开钻前，精确测量钻杆、钻头长度及直径。成孔到达打算深度及打算恳求后，经当班质检员复核及格后上报监理验收，待监理验测成认前方可进展一次清孔。一次清孔采纳换浆法，将粘性好、含砂率低、比重小的泥浆逐步交换钻孔内的泥浆，各项技巧目的契合打算恳求后再次报监理工程师进展终孔检测，检测及格后再进展下道工序。 缺点处置：遇有坍孔，应细心剖析查明缘故跟地位，然落后展处置。坍孔不严峻时，可回填优秀粘土至坍孔位以上，并采纳改良泥浆功能，加高水头，埋深护筒等处置方法前方可接着钻进。坍孔部位严峻时应破刻停钻回填优秀粘土，停息一段时间后，采纳方法重钻。 〔3〕钢筋笼制安： ①钢筋笼制造与钻孔同时进展，在加工厂将分节钢筋笼按打算图纸恳求配料、加工、绑扎成型，每节钢筋笼都恳求顺直，稳定形。主筋、加强筋焊接要满意焊接长度跟质量恳求 ②主筋讨论焊缝厚度应不小于0.3D，焊缝宽度应不小于0.7D。采纳帮条焊时，两主筋端头之间应留2~5MM的空隙
