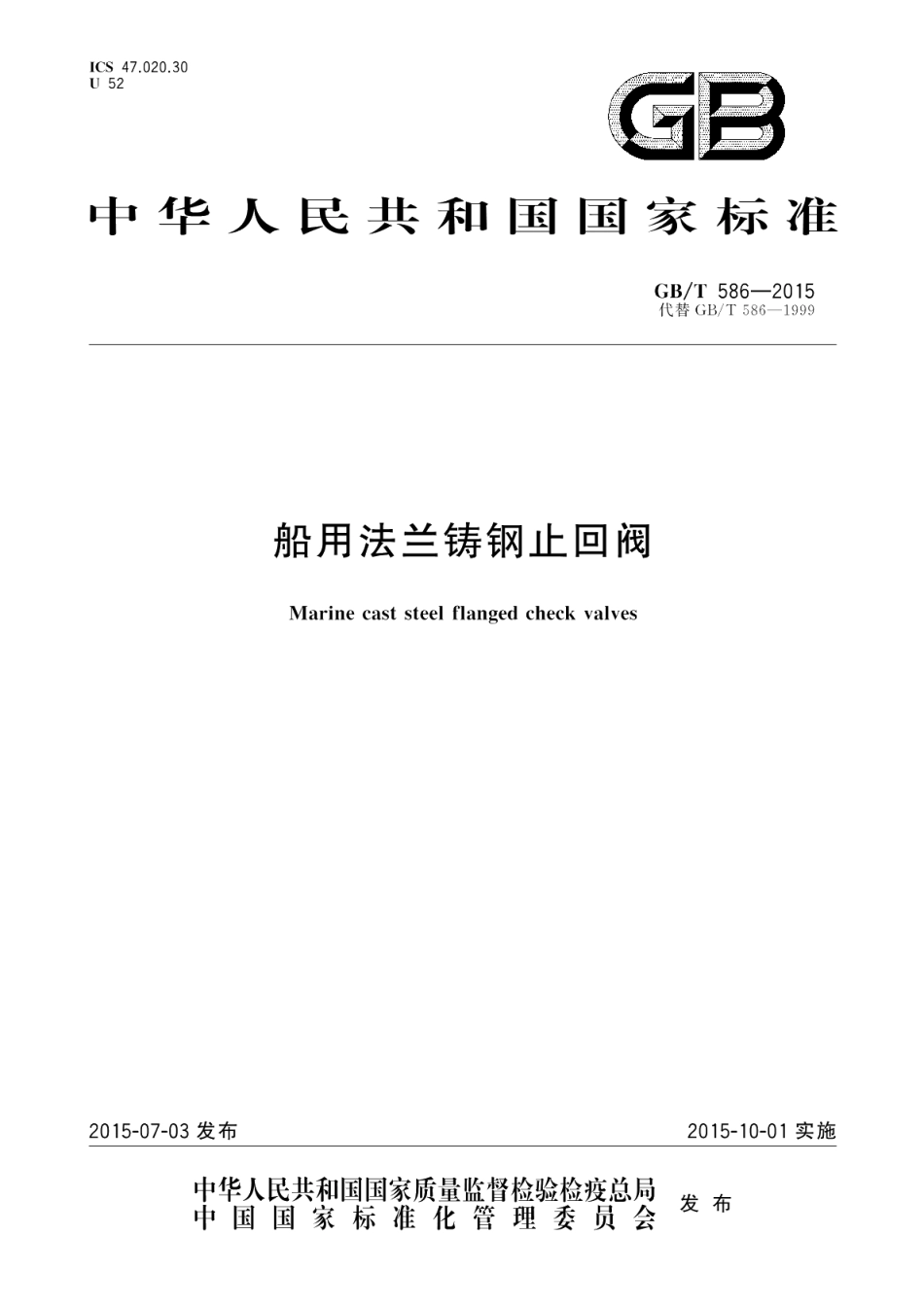

船用法兰铸钢止回阀 GBT 586-2015.pdf

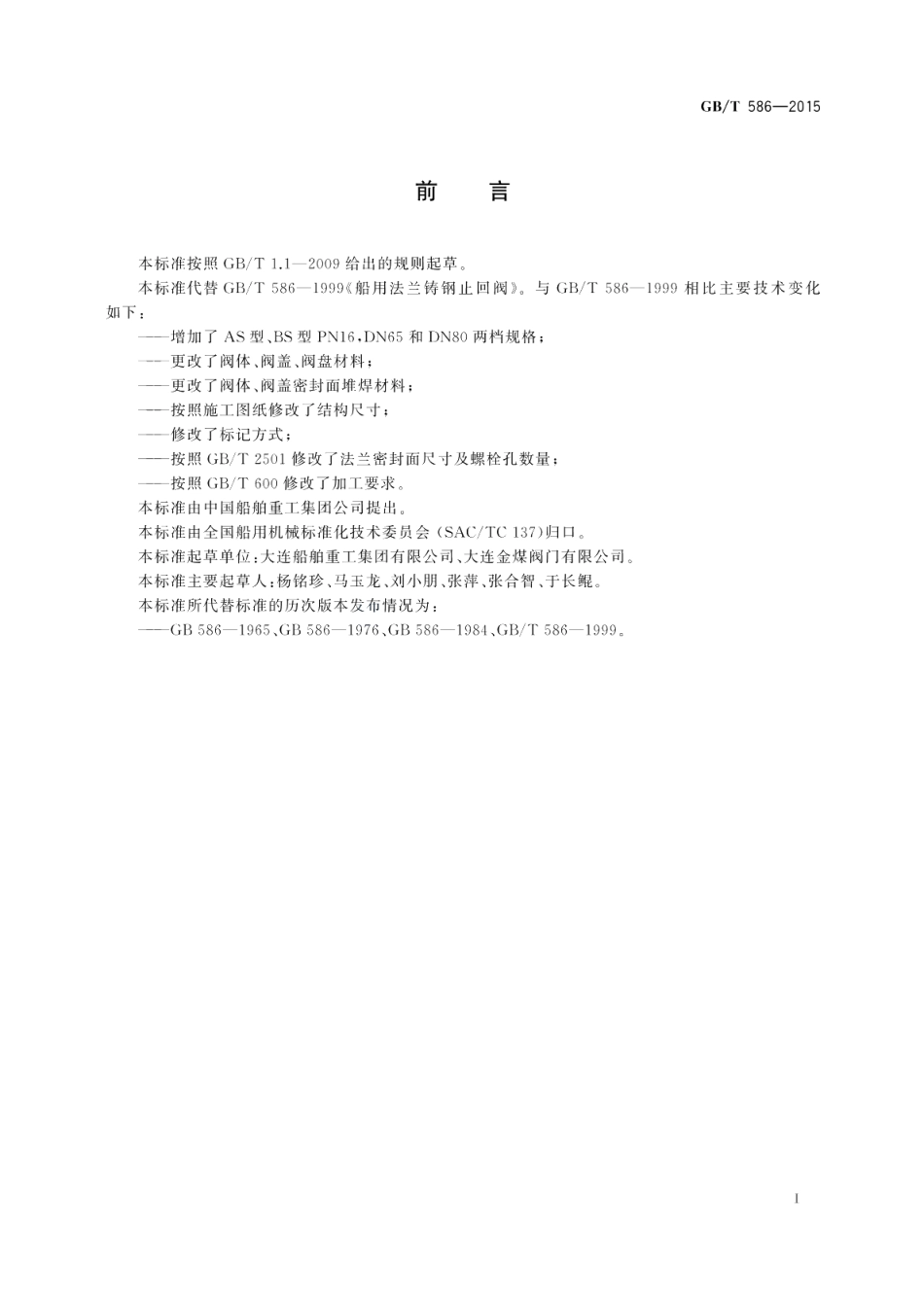

GB/T586-2015前言本标准按照GB/T1.1一2009给出的规则起草。本标准代替GB/T586一1999船用法兰铸钢止回阀。与GB/T586一1999相比主要技术变化如下：一增加了AS型、BS型PN16,DN65和DN80两档规格：更改了阀体、阀盖、阀盘材料：更改了阀体、阀盖密封面堆焊材料：按照施工图纸修改了结构尺寸：修改了标记方式；按照GB/T2501修改了法兰密封面尺寸及螺栓孔数量：按照GB/T600修改了加工要求。本标准由中国船舶重工集团公司提出。本标准由全国船用机械标准化技术委员会(SAC/TC137)归口。本标准起草单位：大连船舶重工集团有限公司、大连金煤阀门有限公司。本标准主要起草人：杨铭珍、马玉龙、刘小朋、张萍、张合智、于长辊。本标准所代替标准的历次版本发布情况为：-GB586-1965、GB5861976、GB586-1984、GB/T586-1999.GB/T586-2015船用法兰铸钢止回阀1范围本标准规定了法兰连接尺寸和密封面按CB/T4196、GB/T2501的船用法兰铸钢止回阀（以下简称止回阀)的分类和标记、要求、试验方法、检验规则、包装和贮存。本标准适用于介质为淡水、滑油、燃油和温度不超过300的蒸气管路系统用止回阀的设计、制造和验收。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T600一2008船舶管路阀件通用技术条件GB/T699一1999优质碳素结构钢GB/T983一1995不锈钢焊条GB/T1184一1996形状和位置公差未注公差值GB/T1220一2007不锈钢棒GB/T1804一2000一般公差未注公差的线性和角度尺寸的公差GB/T1958产品几何量技术规范(GPS)形状和位置公差检测规定GB/T2501船用法兰连接尺寸和密封面GB/T3032船舶管路附件的标志GB/T11698船用法兰金属阀门的结构长度GB/T12229一2005通用阀门碳素钢俦件技术条件CB/T4196船用法兰连接尺寸和密封面3分类和标记3.1型式止回阀的型式规定如下：A型一法兰连接尺寸按CB/T4196的直通型止回阀：B型一法兰连接尺寸按CB/T4196的直角型止回阀；AS型一法兰连接尺寸按GB/T2501的直通型止回阀：BS型一法兰连接尺寸按GB/T2501的直角型止回阀。3.2基本参数止回阀的基本参数按表1。1
