自升式钻井平台钻台结构设计指南 GBT 37353-2019.pdf

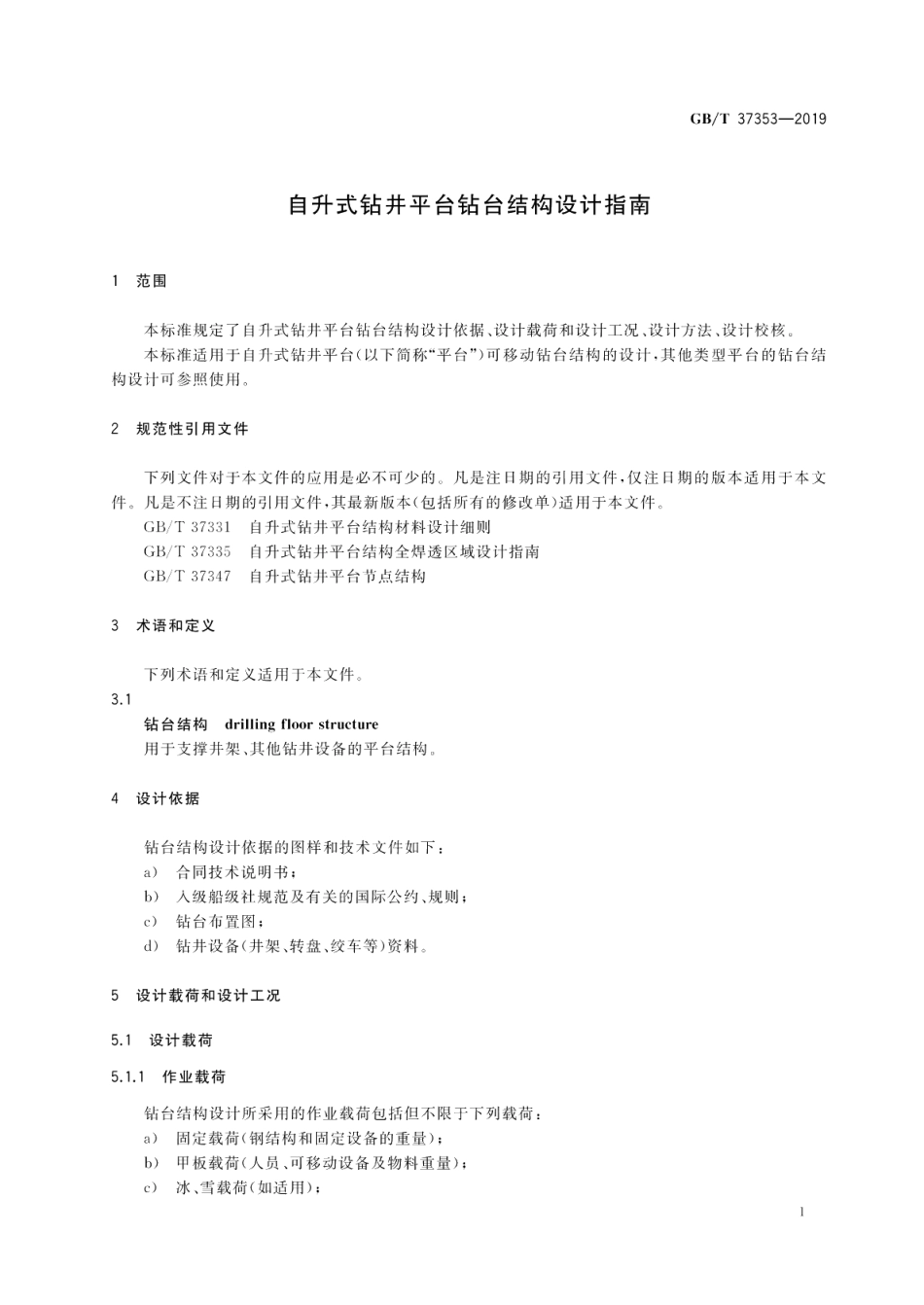

1CS47.020.99U17中华人民共和国国家标准GB/T37353-2019自升式钻井平台钻台结构设计指南Design guidelines for drill floor structure of self-elevating drilling units2019-03-25发布2019-10-01实施国家市场监督管理总局中国国家标准化管理委员会发布GB/T37353-2019自升式钻井平台钻台结构设计指南1范围本标准规定了自升式钻井平台钻台结构设计依据、设计载荷和设计工况、设计方法、设计校核。本标准适用于自升式钻井平台（以下简称“平台”）可移动钻台结构的设计，其他类型平台的钻台结构设计可参照使用。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T37331自升式钻井平台结构材料设计细则GB/T37335自升式钻井平台结构全焊透区域设计指南GB/T37347自升式钻井平台节点结构3术语和定义下列术语和定义适用于本文件。3.1钻台结构drilling floor structure用于支撑井架、其他钻井设备的平台结构。4设计依据钻台结构设计依据的图样和技术文件如下：a)合同技术说明书：b)入级船级社规范及有关的国际公约、规则：c)钻台布置图：d)钻井设备（井架、转盘、绞车等）资料。5设计载荷和设计工况5.1设计载荷5.1.1作业载荷钻台结构设计所采用的作业载荷包括但不限于下列载荷：a)固定载荷（钢结构和固定设备的重量）；b)甲板载荷（人员、可移动设备及物料重量）：c)冰、雪载荷（如适用）：
