电线电缆用软聚氯乙烯塑料 GBT 8815-2008.pdf

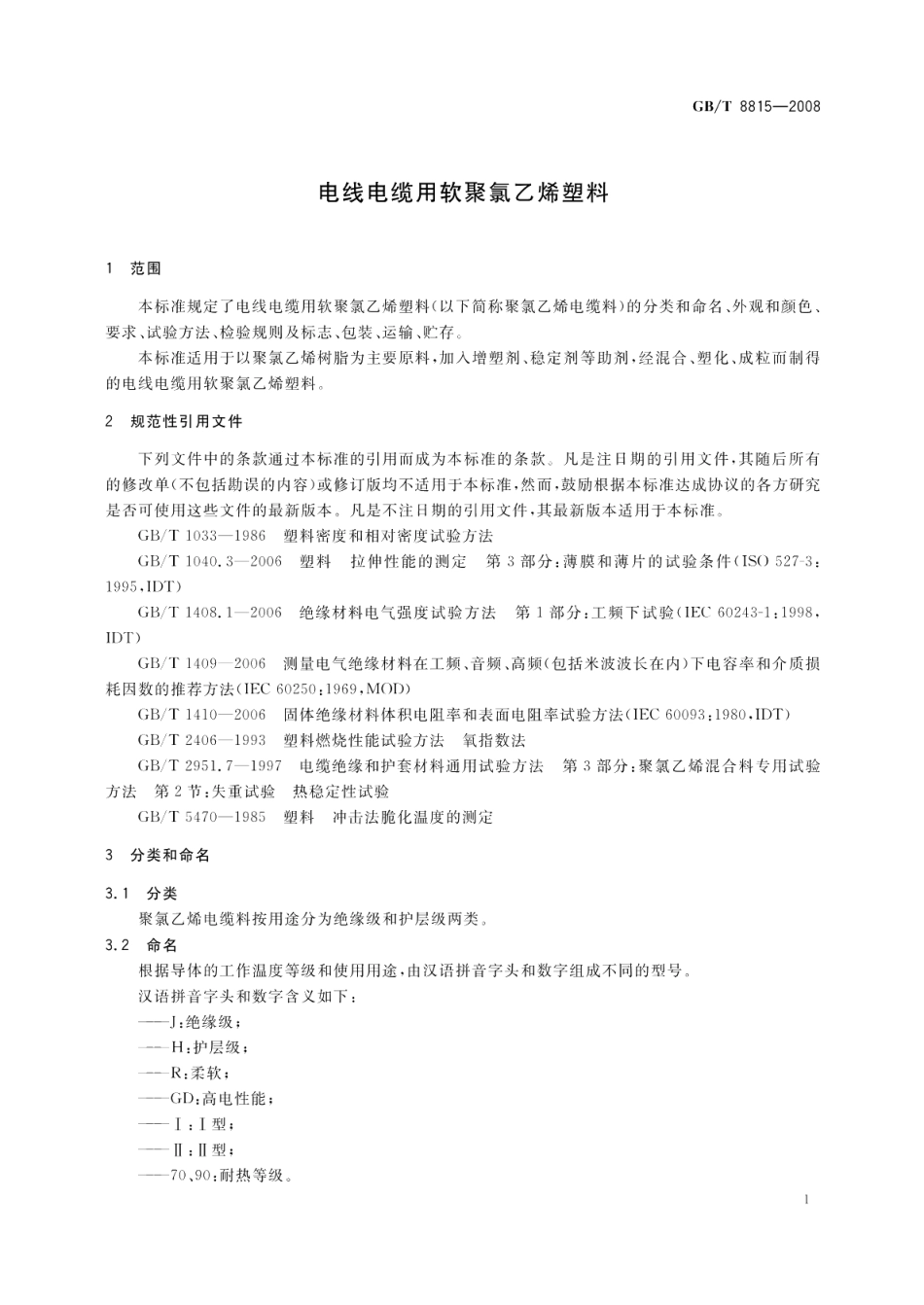

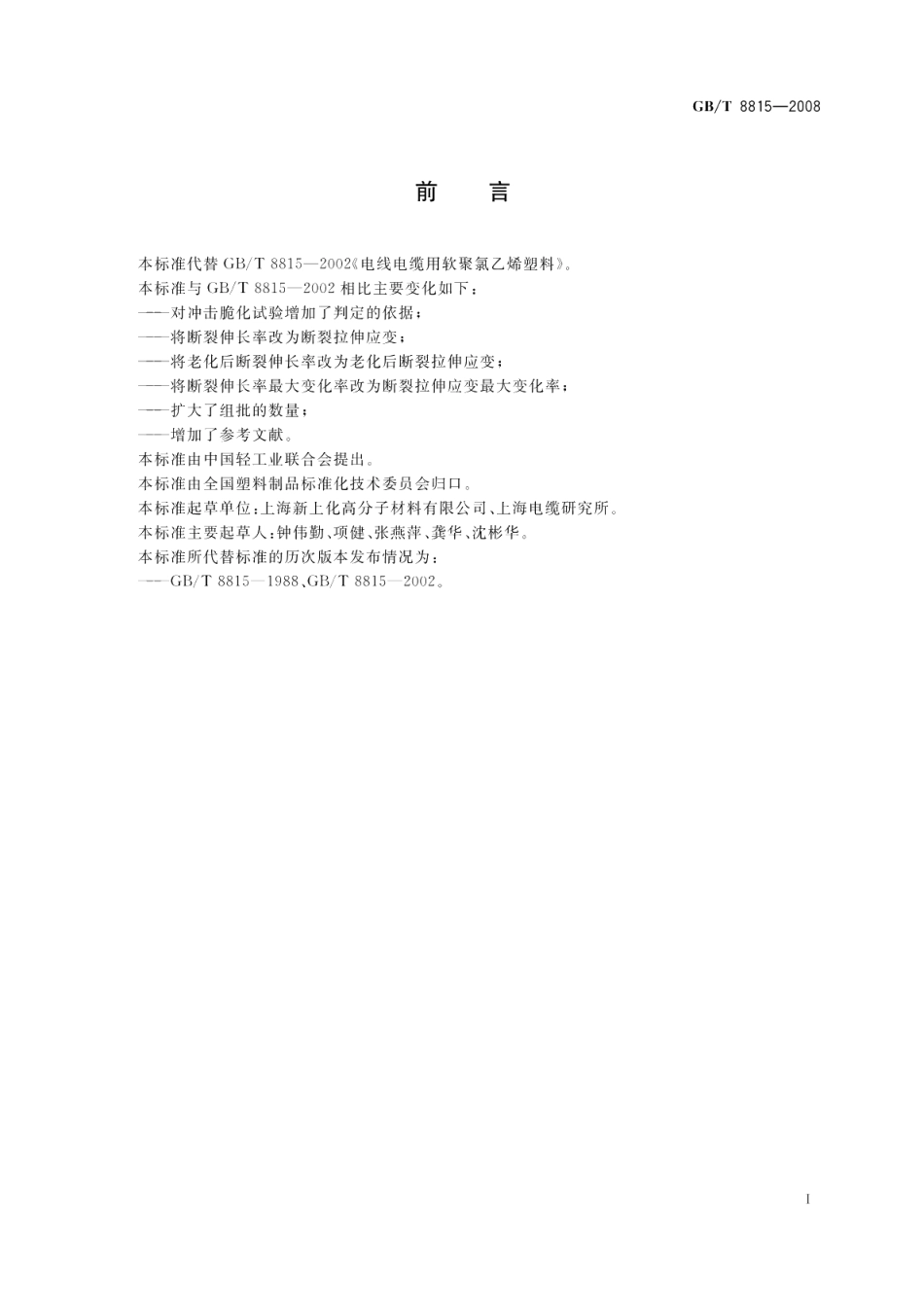

GB/T8815-20085要求5.1外观聚氯乙烯电缆料应塑化良好、色泽均匀，不应有明显的杂质。5.2性能聚氯乙烯电缆料的机械物理性能与电性能应符合表3的规定，老化后的机械物理性能应符合表4的规定。表3聚氯乙烯电缆料的机械物理性能与电性能项目J-70JR-70H-70HR-70JGD-70HI-90H-90-90拉伸强度/MPa15.015.015.012.516.016.016.016.0断裂拉伸应变/%150180180200150180180150热变形4050506530404030冲击脆化试验温度/C15-2025-30-15一20-20-15性能冲击脆化性能通过通过通过通过通过通过通过通过200时热稳定时间/mim606050601008018018020时体积电阻率/0m1.01021.0101.0101.0103.01021.0101.0101.010介电强度/(MV/m)吃20国图25伊国20介质损耗因数(50Hz)0.1试验温度/C70土170170土1951工作温度时体积电阻率体积电阻率/m1.0101.0105.0105.010注1：相对密度指标由供需双方协商注2：阻燃性能用氧指数指标考核，指标值由供需双方协商确定表4老化后聚氯乙烯电缆料的机械物理性能项J-70JR-70H-70HR-70 JGD-70H1-90H-90J-90试验温度/C1002100士2100士2100士2100士21002135士21352试验时间/h168168168168168240240240老化后拉伸强度/MPa15.015.015.012.516.016.016.016.0拉伸强度最大变化率/%20士2020士20土2020士20士20老化后断裂拉伸应变/%150180180200150180180150断裂拉伸应变最大变化率/%士20士20士20土2020士20士20士20100C100C100100C100C100C115C115热老化质量试验条件2222C2C2C22损失168h168h168h168h168h210h240h240h质量损失/(g/m2)20202325201520206试验方法6.1外观检查在自然光线下，用肉眼观察。6.2试样制备将粒料混合后在温度为(165士5)的塑炼机上炼塑5min10min,再在温度为(1655)C的液压3
