玻璃纤维增强塑料（玻璃钢）门 JGT 185-2006.pdf

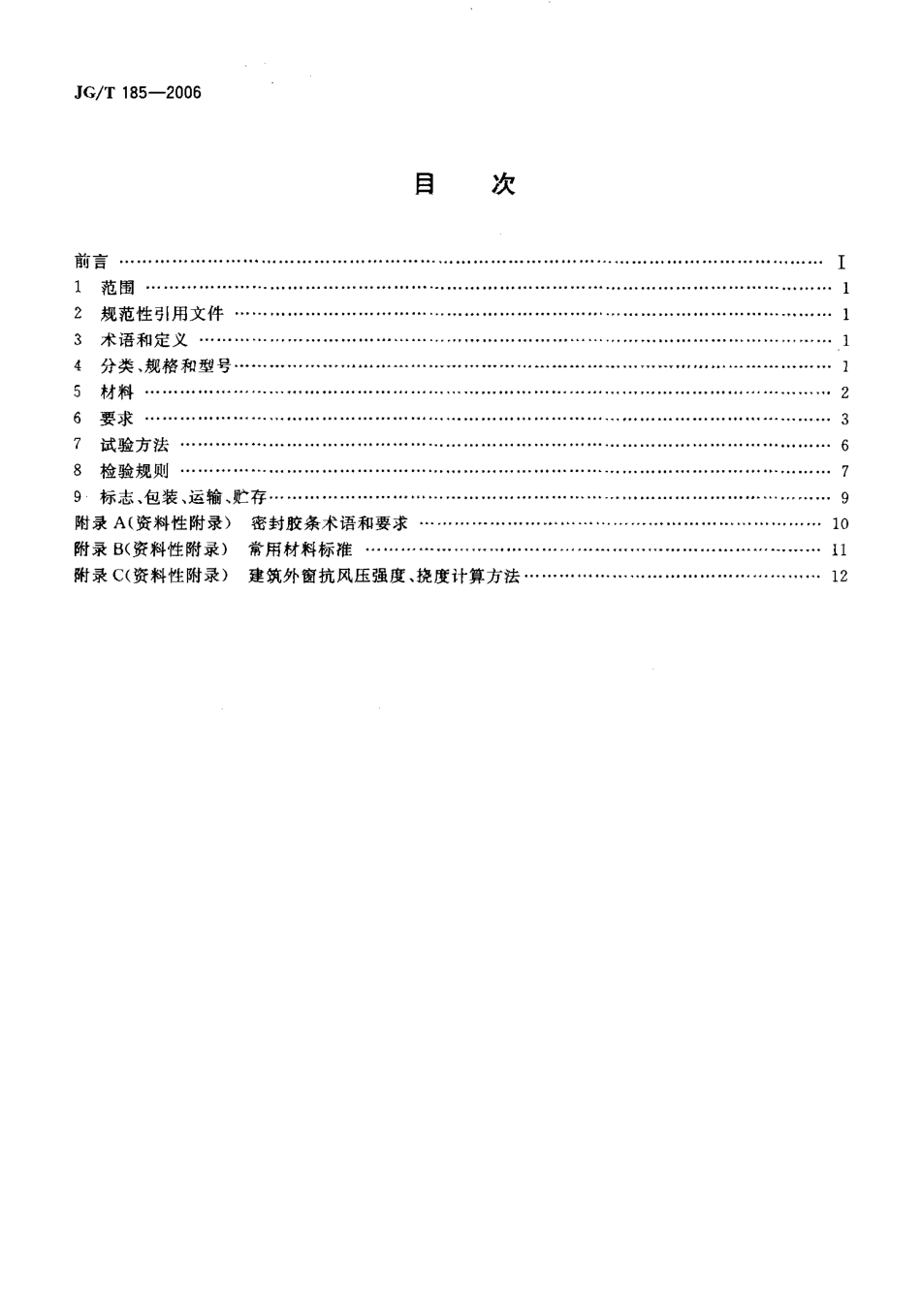

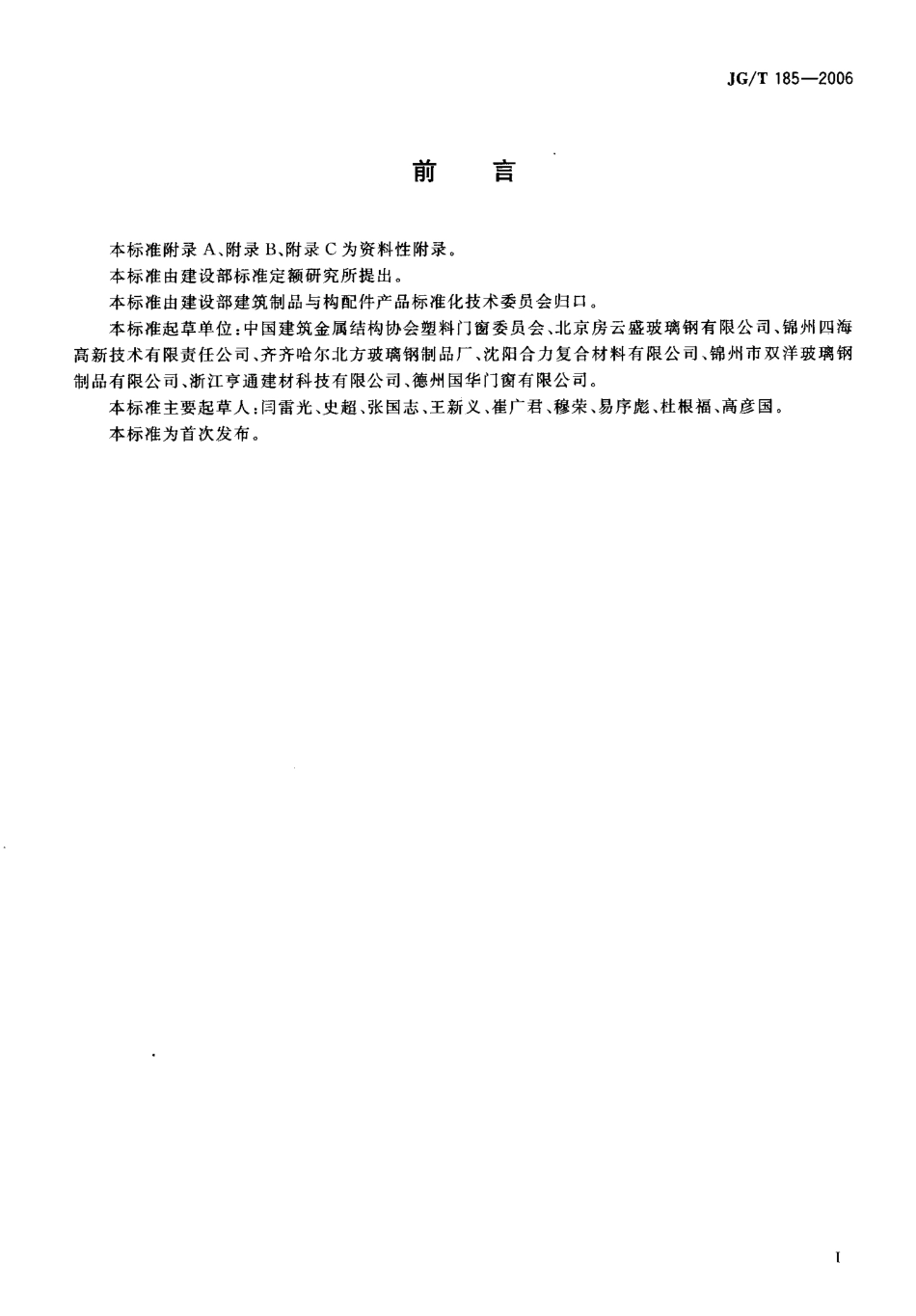

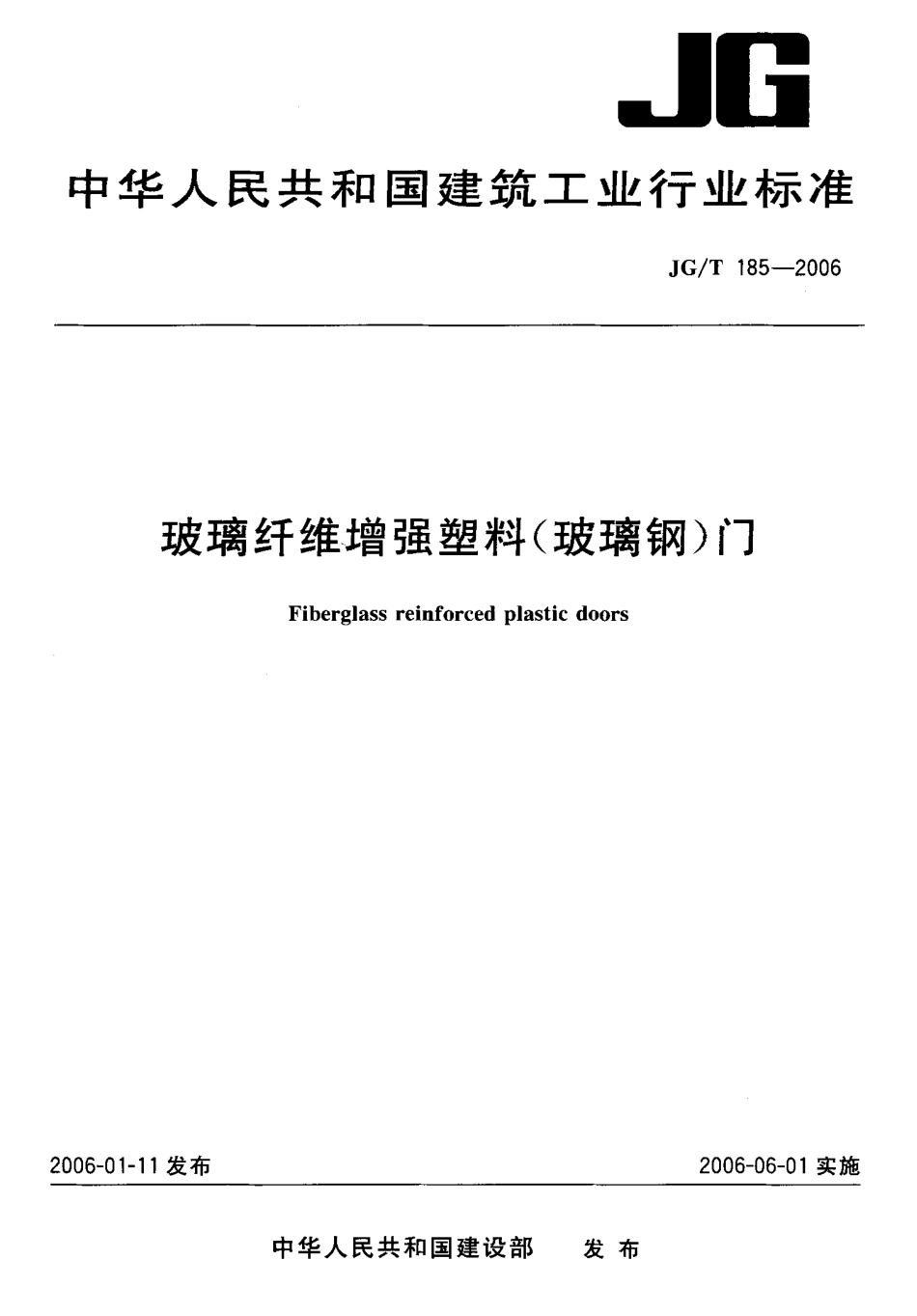

I r中华 人 民 共 和 国建 筑 工 业行 业标 准J G/T 1 8 5-2 0 0 6玻璃纤维一增强塑料(玻璃钢)门F i b e r g l a s s r e i n f o r c e d p l a s t i c d o o r s2 0 0 6-0 1 一 1 1 发布2 0 0 6-0 6-0 1 实施中华人民共和国建设部发 布J G/T 1 8 5-2 0 0 6目次前言 ，工1 范围 12 规范性引用文件 ，.13 术语和定义 ，一14 分类、规格和型号 甲 甲，1-，-，甲 甲，“一，一，.1 1二，15 材料 ，26 要求 ，37试验方法.68 检验规则 ，79 标志、包装、运输、贮存 ，-，.9附录 A(资料性附录)密封胶条术语和要求 ，“，。，1 0附录B C 资料 性附录)常用材料标准 1，甲，.“二，.1 1附录 C(资料性附录)建筑外窗抗风压强度、挠度计算方法 ，1 2J G/T 1 8 5-2 0 0 6目A舀 本标准附录A、附录 B、附录 c为资料性附录。本标准由建设部标准定额研究所提出。本标准由建设部建筑制品与构配件产品标准化技术委员会归口。本标准起草单位:中国建筑金属结构协会塑料门窗委员会、北京房云盛玻璃钢有限公司、锦州四海高新技术有限责任公司、齐齐哈尔北方玻璃钢制品厂、沈阳合力复合材料有限公司、锦州市双洋玻璃钢制品有限公司、浙江亨通建材科技有限公司、德州国华门窗有限公司。本标准主要起草人:闻雷光、史超、张国志、王新义、崔广君、穆荣、易序彪、杜根福、高彦国。本标准为首次发布。J G/T 1 8 5-2 0 0 6玻璃纤维增强塑料(玻璃钢)门范 围 本标准规定了玻璃纤维增强塑料(玻璃钢)门(以下简称玻璃钢门)的术语和定义、分类、规格和型号、要求、试验方法、检验规则和标志、包装、运输、贮存 本标准适用于由玻璃纤维增强塑料(玻璃钢)拉挤型材制做的建筑用门。不适用于本标准中未规定性能 的其他门。2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注 日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。G B/T 1 8 6 5 色漆和清漆人工气候老化和人工辐射暴露(滤过的氮弧辐射)G B/T 5 8 2 3 建筑门窗术语 G B/T 5 8 2 4 建筑门窗洞口尺寸系列 G B/T 7 1 0 6 建筑外窗抗风压性能分级及检测方法 G B/T 7 1 0 7 建筑外窗 气密性能分级及检测方法 G B/T 7 1 0 8 建筑外窗水 密性能分级及检测方法 G B/T 8 4 8 4 建筑外窗保温性能分级及检测方法 G B/T 8 4 8 5 建筑外窗空气声隔声性能分级及检测方法 G B/T 8 8 1 4 门、窗用未增塑聚氯乙烯(P VC-U)型材 G B/丁9 2 8 6 色漆和清漆漆膜的划格试验 G B/T 1 1 7 9 3.3 P V C塑料窗力学性能、耐候性试验方法 G B/T 1 4 1 5 4 塑料门垂直荷载试验方法 G B/T 1 4 1 5 5 塑料门软重物体撞击试验方法 G B/T 1 4 4 3 6 工业产品保证文件总则 J C/T 9 4 1 门、窗用玻璃纤维增强塑料拉挤中空型材 J G J 1 0 3 塑料门窗安装及验收规程 J G J 1 1 3 建筑玻璃应用技术规程 Q B/T 1 1 2 9 塑料门扇硬物撞击试验方法3术语 和定义 G B/T 5 8 2 3 确立的以及下列术语和定义适用于本标准 玻璃钢门“b e r g la s s r e i n f o r c e d p l a s t i c d o o r s 采用热固性树脂为基体材料，以玻璃纤维为主要增强材料，加人一定量助剂和辅助材料，经拉挤工艺成型为框扇杆件后经切割、组装成的门。4分类、规格和型号4.1 分类 开启形式与代号见表 1规定J G/T 1 8 5-2 0 0 6表 1 开启形式与代号4.2 规格和型号4.2.1 门洞口尺寸系列宜符合 G B/T 5 8 2 4的规定。4.2.2 门构造尺寸应由以下原则确定:a)型材断面结构尺寸;b)主要受力杆件的强度和挠度，开启扇自重、五金配件承载能力和五金配件与门框、门扇的联接 强 度;c)洞口尺寸和墙体饰面层厚度及门框与洞口间隙的安装要求，并应符合J G J 1 0 3的规定要求。4.3 门框厚度基本尺寸 框厚度基本尺寸按门框型材无拼接组合时的最大厚度公称尺寸确定4.4 标记4.4.1 标记 方法 产品标记 由名称代 号、规格、性能代号组成BM毛 纱 扇 代 号性能代号门规格门框厚度玻璃钢门开启形式代号4.4.2示例 示例 1:平开玻璃钢门，门框厚度为6 0 m m，规格型号为 1 5 2 4,抗风压性能为 2.0 k P a，气密性能为1.5 m /(m h)或表示为 4.5 m /(m h)，水密性能为 2 5 0 P a，保温性能为 2.0 W,(m K),隔声性能为 3 0 d B，带纱扇门 P B M6 0-1 5 2 4-P,2.0-y,1.5(或，:4.5)-,P 2 5 0-K 2.0-R w 3 0-S 示例 2:平开玻璃钢门，门框厚度为 6 0 mm,规格型号为 1 5 2 4。抗风压、气密、水密、保温、隔声性能无指标要求和无纱扇时不 填写 PB M 6 0-1 5 2 45材料5.15.25.3 z门用型材外壁厚不应小于2.2 mm.型材涂层附着力不应大于G B/T 9 2 8 6 规定的1 级。门用型材横向弯曲强度不应小于5 0 MP a，其余应符合 J C/T 9 4 1 的要求J G/T 1 8 5-2 0 0 65.4型材表面应选择适用于玻璃俐 材质的尸外徐料进竹徐装处理。徐层 耐老化性能按 G川 1 1 8 6 S规定的试验方法做 1 0 0 0 h 老化试验后，涂层不得出现气泡、裂纹、斑点、条纹、分离等明显缺陷，颜色变化 E 不大于5 05.5 门用密封胶条参见附录 A的要求。5.6 门用其他材料及五金零配件参见附录 B的要求，其中门用密封毛条应采用经紫外线稳定性处理和硅化处理的平板加片型5.7 紧固件应采用机制不锈钢自钻 自 攻螺钉。5.8璃 的洗用应符合 T GI 1 1 3的规定6要求6，1 外观质量 门构件可视面应平滑.颜色基本均匀一致，无裂纹、气泡，不应有严重影响外观的擦、划伤等缺 陷。6.2门的装 配6.2.1 高层建筑应放置增强型钢，应根据门的抗风压强度、挠度计算结果(外门抗风压强度、挠度计算方法参见附录C)确定增强型钢的规格。增强型钢的壁厚不应小于1.5 m-，应采用镀锌防腐处理;增强型钢端头距离型材内联接件不宜大于 1 0 mm增强型钢与型材内腔在承载方向的配合间隙不应大于1m m。6.2.2 用于固定每根增强型钢的紧固件不应少于三个，其间距不应大于 3 0 0 m m,距增强型钢端头距离不应大于5 0 m m固定后的增强型钢不应松动6.2.3 外门门框、门扇应有排水通道，使浸人框、扇内的水及时排至室外。应避免水与型材腔内金属件接触造成腐蚀口6.2.4 门框、扇的四角联接处、构件丁字联接、十字联接处在型材的内腔应加衬联接件。该联接件与增强型钢应用紧固件固定，联接处的四周缝隙应有可靠密封措施。6.2.5 门框与门扇联接处采用3 mm以上钢制衬联接件，表面应做热镀锌防腐处理，连接强度应满足五金件安装及使用要求6.2.6 门框、门扇外形尺寸的允许偏差见表2 0 表 2门外形尺寸允许偏差单位为毫米项目尺 寸 范 围偏 差 值宽 度 和 高 度毛 2 0 0 0士 2.0 2 0 0 0士 3.0:.:，;门框、门扇对角线尺寸之差不应大于3.0 mm门框、门扇相邻构件装配间隙不应大于。.5 mm，相邻构件联接处的同一平面度不应大于0.6 mm6,2.9 平开门、平开下悬门、推拉下悬门、折叠门关闭时，门框、门扇四周的配合间隙:(见图1)，允许偏差为士1.0 mmo6.2.1 0 平开门、平开下悬门、推拉下悬门、折叠门门框与门扇搭接量 b(见图 1)的允许偏差为士2 m m,装配时应有防下垂措施推拉门锁闭后的门框与门扇搭接量 b(见图2)的允许偏差为士2 m m，且门扇与门框上下搭接量的实测 b 值(导轨顶部装滑轨时，应减去滑轨高度)不得小于 6 m moJ G/T 1 8 5-2 0 0 6搭 接 量装 配 间 隙。图 1 平开门、平 开下悬门、推拉下悬 门、折盛 门 G-搭接量 图 2推拉门6.2.1 1 五金配件安装位置应正确，数量应齐全，承受往复运动的配件在结构上应便于更换。五金件承载能力应与门扇重量和抗风压要求相匹配。门扇锁闭点不应少于两个。五金件与型材联接强度应满足物理性能和力学性能要求6.2.1 2 密封条、毛条装配后应均匀、牢固，接口严密，无脱槽、收缩、虚压等现象。6.2.1 3 压条装配后应牢固。压条角部对接处的间隙不应大于 1 mm，不得在一边使用两根以上(含两根)压条。6.2.1 4 玻璃的装配应符合J G J 1 1 3的规定。当中空玻璃厚度尺寸超过 2 4 m m时，应考虑相应的玻璃嵌人深度、前部和后部余隙6.3 门的性能要求6.3.1 力学性能 平开门、平开下悬门、推拉下悬门、折叠门的力学性能应符合表 3 要求，推拉门的力学性能应符合表 4 要求。J G/T 1 8 5-2 0 0 6表 3 平开门、平开下悬门、推拉下悬门、折.门的力学性能项目技术要求锁 紧 器(执 手)的 开 关 力不 大 于 8 0 N(力 矩 不 大 于 1 0N -)开关 力不 大 于 8 0 N悬 端 吊 重在5 0 0 N力作用下，残余变形不大于 2 mm，试件不损坏，仍保持使用功能翘 曲在3 0 0 N作用力下，允许有不影响使用的残余变形，试件不损坏，仍保持使用功能开 关 疲 劳经不少于 1 0 0 0 0。次的开关试验，试件及五金件不损坏，其固定处及玻璃压条不松脱，仍保持 使 用 功 能大 力关 闭经模拟 7 级风连续开关 1 0次，试件不损坏，仍保持开关功能角 联 接 强 度门框不小于 3 0 0 0 N,r 扇不小于6 0 0 0 N垂直荷载强度当施加3 0 k g 荷载，门扇卸荷后的下垂量不应大于 2.-软物冲击无破损，开关功能正常硬 物 冲击无 破 损注1:垂直荷载强度适用于平开门。注2:全玻门不检测软、硬物体的冲击性能表 4 推拉门的力学性能项目技术要求开 关 力不大于 1 0 0 N弯 曲在 3 0 0 N力作用下，允许有不影响使用的残余变形，试件不损坏，仍保持使用功能扭 曲在 2 0 0 N作用 下，试件不损坏，允许有不影响使用的残余变形开 关 疲 劳经不少于 1 0 0 0 0 0次的开关试验，试件及五金件不损坏，其固定处及玻璃压条不松脱，仍保持使用功能角 联 接 强 度门框不小于 3 0 0 0 N，门扇不小于4 0 0 0 N软 物 冲 击无破损 开关功能正常硬 物 冲 击无 破 损注 1:无凸出把手的推拉门不做扭曲试验注 2:全玻门不检测软、硬物体的冲击性能6.3.2物理性 能6.3.2.1 抗风压性能 以安全检测压力值 尸 进行分级，其分级指标值 尸 按表 5 规定。表 5抗风压性能分级单 位 为 千 帕分级12345678x.x分 级 指 标 值 P 1.0 共尸 1-5 1.5 尸,2.0 2.0 P,2.5 2.5 毛P,3.03.0 尸,3.5 3.5 尸 4.0 4.0 -P,4.5 4.5 镇尸,-5.0注:表中)q 1.51.5 妻 q,0.5m成 0.5单位面积分级指标值 4 z/m/(m h)7.5 多 q,4.54.5 q,1.50 z 毛 1.56.3.2.3 水 密性能 分级指标值 P按表 7 规定表 7水密性能分级单 位 为 帕分级12345X X X X分 级 指
