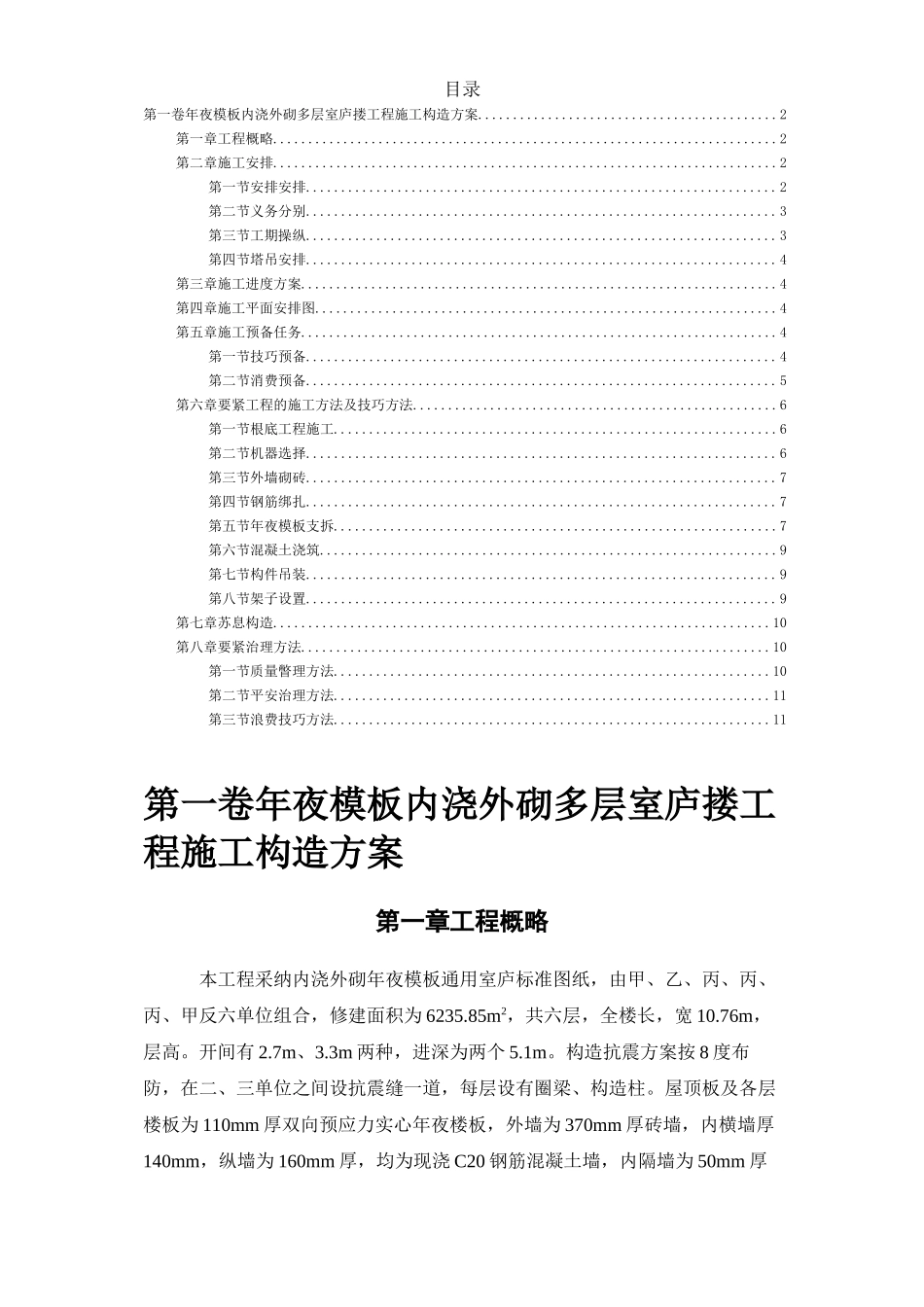

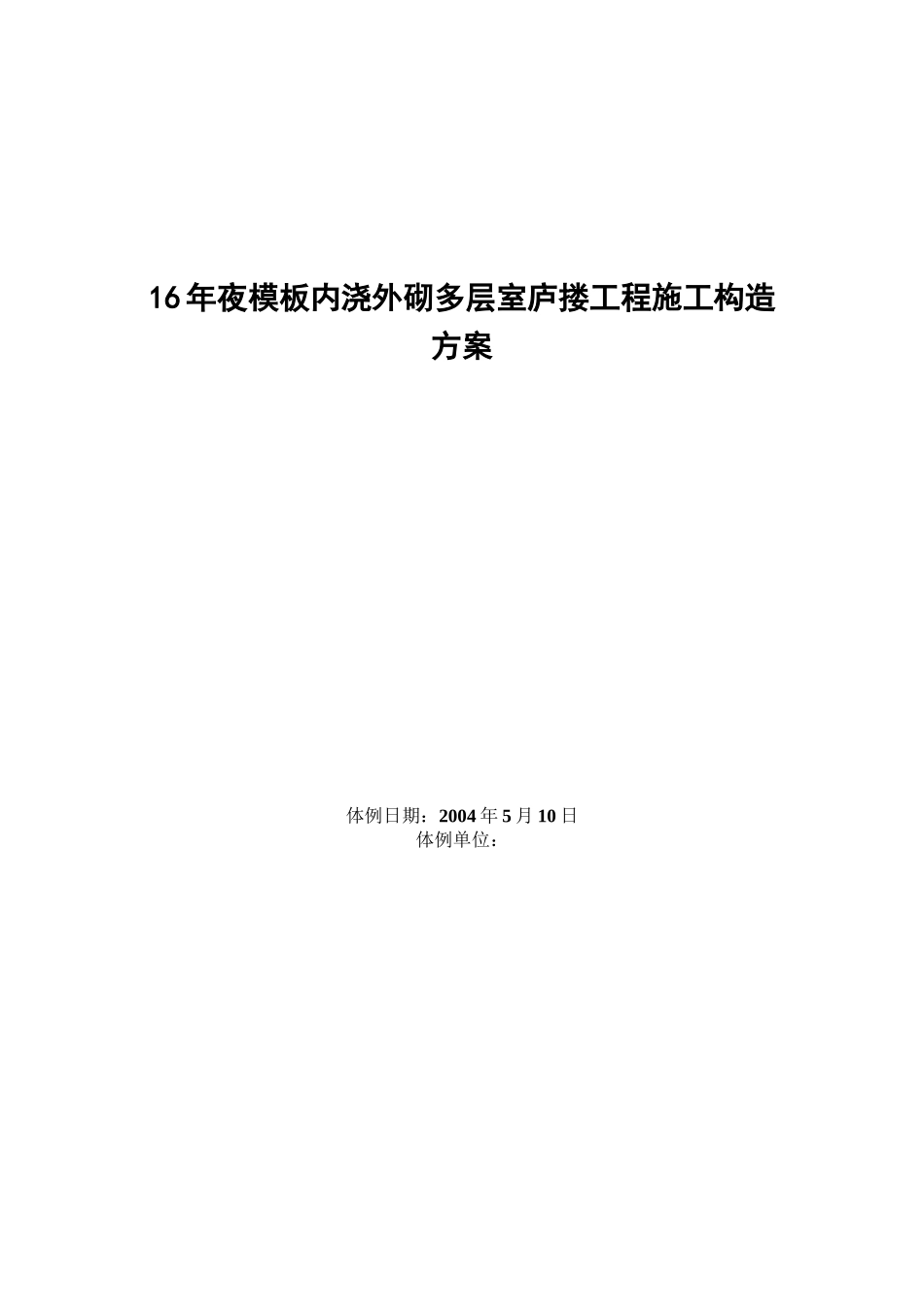

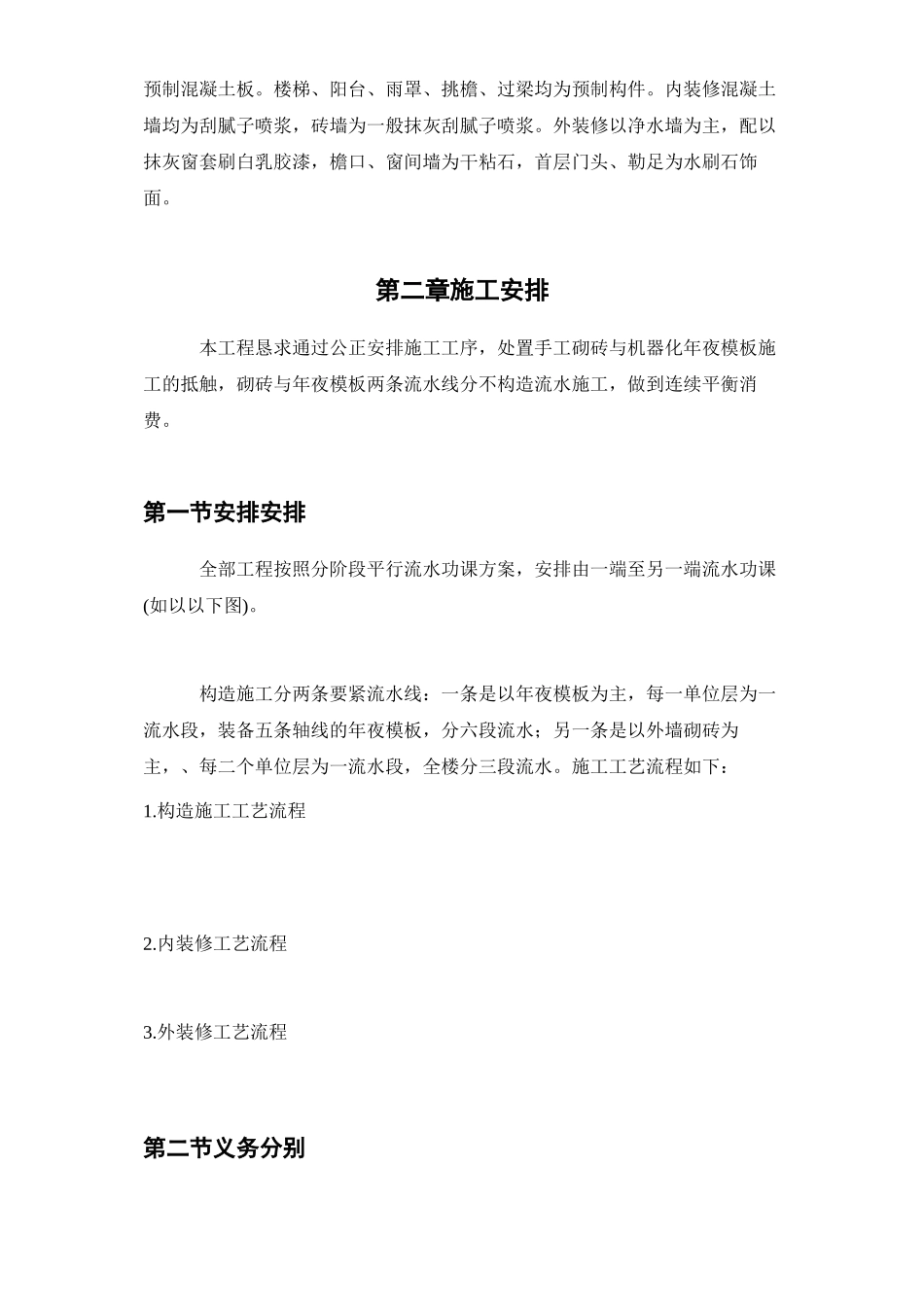

16年夜模板内浇外砌多层室庐搂工程施工构造方案 体例日期：2004年5月10日 体例单位： 目录 第一卷年夜模板内浇外砌多层室庐搂工程施工构造方案 2 第一章工程概略 2 第二章施工安排 2 第一节安排安排 2 第二节义务分别 3 第三节工期操纵 3 第四节塔吊安排 4 第三章施工进度方案 4 第四章施工平面安排图 4 第五章施工预备任务 4 第一节技巧预备 4 第二节消费预备 5 第六章要紧工程的施工方法及技巧方法 6 第一节根底工程施工 6 第二节机器选择 6 第三节外墙砌砖 7 第四节钢筋绑扎 7 第五节年夜模板支拆 7 第六节混凝土浇筑 9 第七节构件吊装 9 第八节架子设置 9 第七章苏息构造 10 第八章要紧治理方法 10 第一节质量瞥理方法 10 第二节平安治理方法 11 第三节浪费技巧方法 11 第一卷年夜模板内浇外砌多层室庐搂工程施工构造方案 第一章工程概略 本工程采纳内浇外砌年夜模板通用室庐标准图纸，由甲、乙、丙、丙、丙、甲反六单位组合，修建面积为6235.85m2，共六层，全楼长，宽10.76m，层高。开间有2.7m、3.3m两种，进深为两个5.1m。构造抗震方案按8度布防，在二、三单位之间设抗震缝一道，每层设有圈梁、构造柱。屋顶板及各层楼板为110mm厚双向预应力实心年夜楼板，外墙为370mm厚砖墙，内横墙厚140mm，纵墙为160mm厚，均为现浇C20钢筋混凝土墙，内隔墙为50mm厚预制混凝土板。楼梯、阳台、雨罩、挑檐、过梁均为预制构件。内装修混凝土墙均为刮腻子喷浆，砖墙为一般抹灰刮腻子喷浆。外装修以净水墙为主，配以抹灰窗套刷白乳胶漆，檐口、窗间墙为干粘石，首层门头、勒足为水刷石饰面。 第二章施工安排 本工程恳求通过公正安排施工工序，处置手工砌砖与机器化年夜模板施工的抵触，砌砖与年夜模板两条流水线分不构造流水施工，做到连续平衡消费。 第一节安排安排 全部工程按照分阶段平行流水功课方案，安排由一端至另一端流水功课(如以以下图)。 构造施工分两条要紧流水线：一条是以年夜模板为主，每一单位层为一流水段，装备五条轴线的年夜模板，分六段流水；另一条是以外墙砌砖为主，、每二个单位层为一流水段，全楼分三段流水。施工工艺流程如下： 1.构造施工工艺流程 2.内装修工艺流程 3.外装修工艺流程 第二节义务分别 土建工程由施工队构造综合年夜包队，板墙钢筋由钢筋加工厂一致配制网片，水电装置由水电专业队共同施工。 第三节工期操纵 按照消费安排，本工程昔时开工昔时开工，装修阶段赶上旱季。工程由3月份正式开工挖土，因地处老坟区，按照地质勘察讲演，根底需做专门处置，根底施工至±0.00工期为2个月。构造施工按7d一层，首尾时间合计45d，每月按23个任务天盘算，工期为2个月。按照施工队装修工种平衡情况，不安排平面穿插功课。构造实现后拔出装修，装修为10d一层，加上其余共同工种共需76d。总工期为6.5个月。 第四节塔吊安排 1号楼构造施工实现后，将塔吊向南拨至2号楼构造施工的破塔地位。 第三章施工进度方案 本工程消费方案操纵总工期，±0.00以上构造采纳平行流水构造施工，见进度方案唆使图(详见附录)。此中内墙混凝土及混凝土构件吊装局部安排在夜班。室外管线施工未包含在方案内。 第四章施工平面安排图 施工总平面安排详见附录。施工现场应按总平面图恳求做好各项装备。构件要分层配套出场，只管堆放在塔吊反转展转半径范畴内。构件、砖、年夜模板、施工机具及水电东西要分区分类堆放，不得堵塞施工现场路途或掩盖消火栓。 第五章施工预备任务 施工预备任务的内容包含技巧、消费、现场三个方面，恳求做到现场三通(水通、电通、路途通)、一平(园地平坦)、六落实(技巧、苏息构造、材料、机具、构件、暂设用房落实)。为此，恳求做好以下多少方面任务： 第一节技巧预备 构造现场施工职员熟习、检察图纸，做好技巧交底跟平安交底，进修内浇外砌年夜模板施工工艺跟平安操纵规程，公正安排施工园地，恳求现场有轮回路途，土路压实上铺20cm厚焦渣，并做好明沟排水，保障构件及材料顺遂出场，雨期能畸形施工。构件(特不是年夜楼板)堆放园地恳求平坦夯实，并做好排水沟。塔吊根底按轨道式塔吊的恳求做好预备。 现场施工、消防及生涯用水：修建面积在l万m2以下的多层修建，只需满意消防用水量(25ha以内、一次火警用水量10~15L/s)，其余施工用水、机器用水跟生涯用水一般亦可满意，水流速υ按1.5m/s思索，选用φl00mm干管为宜，设2个65mm消火栓。施工及生涯用水接入运用所在。 现场施工临时用电：TQ60/80型塔式起重机1台为48kW，电焊机1台为14kVA，钢筋堵截机1台为7.5kW，电锯1台为4.5kW，400L搅拌机1台为11kW，振动器3台为3.9kW，室内生涯区用电共1kW，室外现场及路途照明共3kW。供电装备总需用量： 选用100kVA变压器1台，设在场区南侧。 第二节消费预备 (1)本工程选用平模施工，应提早对模板质量进展测验，恳求板面垂直、平坦，不超越施工工艺中规那么的同意偏向。对外加工预制构件，构造分层配套出场方案，为保障连续消费，流水施工。构造工程开始前必需落实消费三个楼层以上的构件，一个楼层以上的配套构件，出场前方能开工。 (2)本工程阳台栏板采纳装潢混凝土栏板，应提早安排加工定货。 (3)东西跟机具方案见下表。 东西跟机具方案表 称号 单位 数目 运用日期或恳求出场日期 TQ60/80塔 400L搅拌机 变压器 推土机 翻斗车 电焊机 混凝土吊斗 水泥罐 按6单位配套的桥式足手架 吊篮 φ50拔出式振动器 φ30拔出式振动器 台 台 个 台 台 台 个 个 套 台 台 台 1 2 1 4 2 2 1 1 1 4 2 4月下旬破塔，7月上旬末拆塔 4月初运用 应用建破单位原有100kVA变压器 3月上旬出场 4月初出场 4月初出场 4月下旬出场 3月末破完 5月初出场 6月下旬进扬 (4)现场临时装备见下表。 现场临时装备 称号 面积 (m2) 称号 面积 (m2) 钢筋任务棚 木匠任务棚 水电任务棚及库房 班组库房 20 30 45 30 工人苏息室 办公室 搅拌机棚 茅厕 应用原装备 应用原装备 30 6 第六章要紧工程的施工方法及技巧方法 第一节根底工程施工 本工程根底为一般条形砖基，±相对标高为52.75m，根底埋深3.15m，垫层为450mm厚3：7灰土，设有根底圈梁，上部为砖砌年夜放足。 根底土方用机器开挖，因土质多为杂填土，巨细宅兆多，故举座开挖。边槽按1：放坡，挖至距槽底标高以上5~10cm时再放槽线，由人工清底至方案标高，总计土方量约为3000m3，杂填土外运，留好土现场堆放，将开挖2号楼时挖出的好土回填l号楼。 灰土垫层施工时需提早3d将白灰闷透并过筛，操纵工艺与材料恳求应严峻按施工工艺标准履行。 根底混凝土圈梁设在砖砌年夜放足中，不另支模，根底运用不低于MU7.5的红机砖，M7.5砂浆，混凝土为C20。 房心回填土时，应两侧平衡回填，遇暖气沟处加支持，免得挤偏根底墙身，留意与水电专业队共同，做好地下装备管线，免得反复填挖土方。 第二节机器选择 按照工程构造方式，最重构件(年夜楼板)为4.34t，应选用TQ60/80塔式起重机1台，塔高30m，臂长25m，恳求天天实现一个单位层，每单位层吊次约160吊阁下，按塔吊每班平均80~90吊次盘算，塔吊需开1.5~2班。 每一单位层什物量及吊次见下表。 工程 什物 吊次 总吊次 工程 什物 吊次 总吊次 夜班 夜班 夜班 夜班 内墙混凝土 组合柱混凝土 圈粱板缝混凝土 砂浆 砖 预制混凝土隔墙板 年夜楼板装置 楼梯踏步、苏息平台板装置 阳台板装置 21m3 1.6m3 7.1m3 6m3 23m3 20块 9块 4块 3块 18 10 9 4 3 30 20 30 38 10 9 4 3 阳台分户板装置 烟道、渣滓道装置 过梁装置 钢筋 年夜模板 楼梯平台支架 砌砖运动架 零碎材料 总计 2块 4块 24根 0.88t 30块 1个 11个 2 2 12 4 30 1 6 5 106 5 55 2 2 12 4 30 1 11 5 161 第三节外墙砌砖 墙体材料：砖为MU7.5，砂浆l~2层为M7.5，3~6层为M5。 外墙(370mm厚)恳求双面挂线，分段流水。必需在指定部位留歪槎，混凝土预制隔板与外墙焊接的铁件装置，恳求地位准确。在楼层上砌砖砌到1.2m高时，用50cm高木凳临时铺足手板搭足手架进展砌筑，第二步采纳1.5m高、0.9m宽定型运动里足手架，由塔吊就位、调运。门窗过梁由塔吊就位装置。 第四节钢筋绑扎 内墙钢筋采纳单片焊接网片，横墙分两片加工，光圆钢筋搭接长度不小于25d，钢筋网片出场后搭支架破放。绑扎时用木方剂临时支持，而后逐根绑扎结实，在钢筋搭接局部恳求共绑3个扣。门窗洞口的加筋需同时绑扎，地位应准确。楼板装置终了，浇筑混凝土前应按图纸恳求拾掇甩出的锚固筋，其余按操纵规程及标准恳求操持。 第五节年夜模板支拆 (1)模板的规格、数目：单位进深为5.1m，开征询为3.3m、2.7m。纵墙厚16cm，横墙厚14cm，按5条轴线装备年夜模板，合计30块，分三种规格(见下表)。 模板号 高 (mm) 宽 (mm) 墙轴线尺寸 (mm) 分量 (kg) 数目 (块) 1 2 3 2750 2750 2750 4845 3110 2510 5100 3300 2700 1550 1050 840 20 8 2 (2)支模方法：支模前先弹出墙线，标出门洞口地位。为使吊运装置年夜模板时不发作过错，除模板编号外，还要在每道墙上说明模板号，以便对号入座。先支一侧模板，装置门洞口、预埋水电件等，再合另一侧模板，墙体厚度由两模两头的穿墙螺栓塑料套管操纵。模板的垂直、程度度由下端地足螺丝调剂，经反省及格后，将各道螺栓拧紧，堵好年夜模板底部的破绽。表里墙交代处运用小角模，与年夜模板配套。 楼梯间墙上上层衔接处，要特不留意对齐、对正，防止错台跟漏浆。详细方法是：接缝处在上层圈梁支模时，将楼梯间内侧凹进墙内5mm，模板不拆，年夜模板落在圈梁模板上，拆模后再补平。为处置楼梯间支模征询题，可预制一个钢操纵平台(见以以下图)。 钢操纵平台 (3)门口结实方法：做一运动假门套先与正式门口预装，在年夜模板上钻孔，用100mm长钉子临时结实在年夜模板上。门口双方可各钉多少个钉子(钉帽砸扁)，浇入混凝土墙内进展结实(见以以下图)。 门口结实法 (4)脱模剂选用：模板表里表应涂刷断绝剂，每拆一次模板要清刷一次。 (5)拆模：在常温下，拆模时恳求墙体混凝土强度不低于1MPa，拆模时先松穿墙螺栓，后松地足螺丝。模板起吊速率要慢，严禁碰撞墙体，免得构成墙体裂痕。撤除门洞口模板时，严禁用年夜锤撞击门口，以防构成门洞口下面裂痕。拆模后墙面混凝土仍有必定塑性，要备抹灰工剔出塑料套管，修缮墙面及阴阳角，为插人装修预备前提。常温施工时，拆模后要浇水养护3~7d。 第六节混凝
