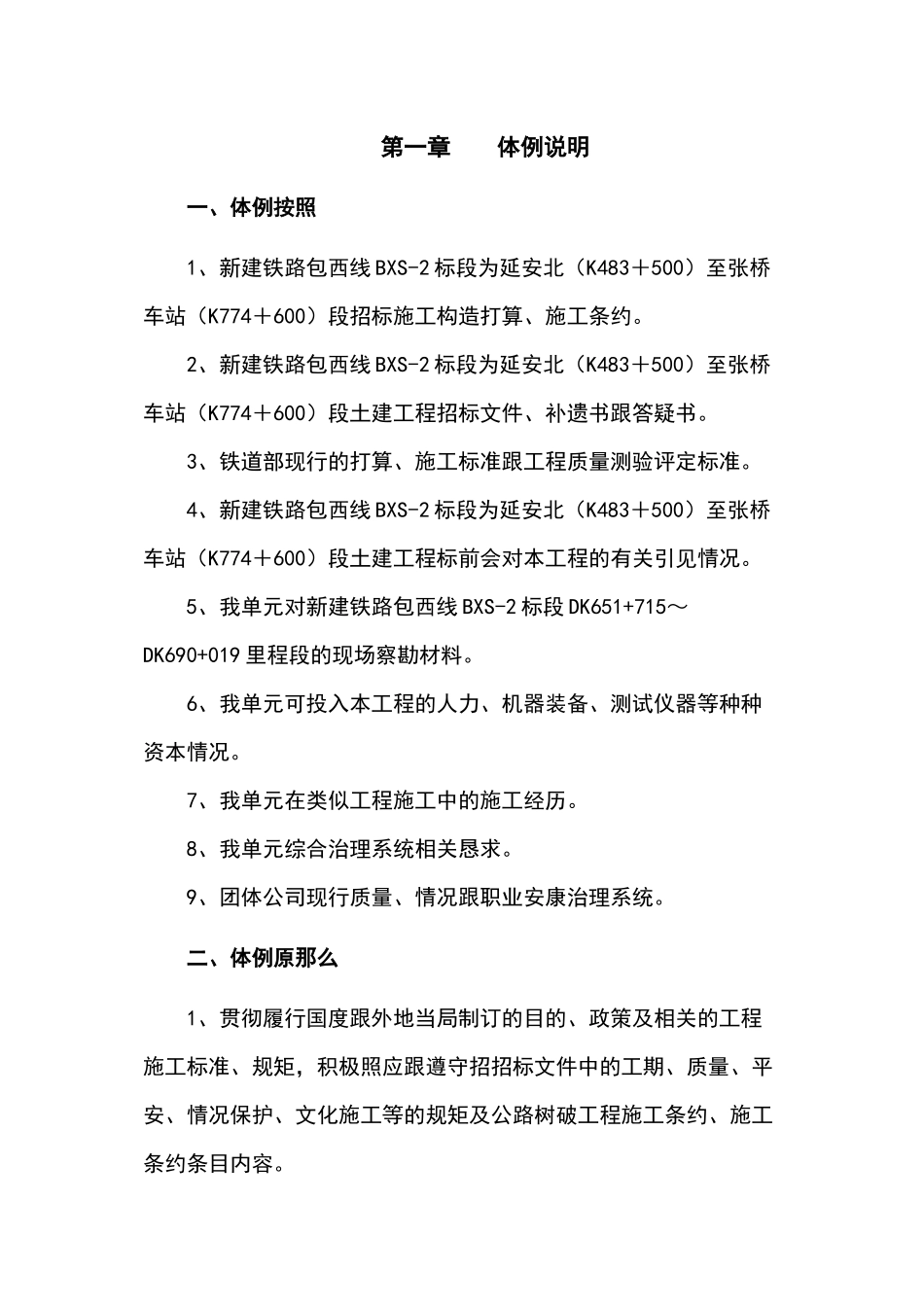

第一章　　体例说明 一、体例按照 1、新建铁路包西线BXS-2标段为延安北（K483＋500）至张桥车站（K774＋600）段招标施工构造打算、施工条约。 2、新建铁路包西线BXS-2标段为延安北（K483＋500）至张桥车站（K774＋600）段土建工程招标文件、补遗书跟答疑书。 3、铁道部现行的打算、施工标准跟工程质量测验评定标准。 4、新建铁路包西线BXS-2标段为延安北（K483＋500）至张桥车站（K774＋600）段土建工程标前会对本工程的有关引见情况。 5、我单元对新建铁路包西线BXS-2标段DK651+715～DK690+019里程段的现场察勘材料。 6、我单元可投入本工程的人力、机器装备、测试仪器等种种资本情况。 7、我单元在类似工程施工中的施工经历。 8、我单元综合治理系统相关恳求。 9、团体公司现行质量、情况跟职业安康治理系统。 二、体例原那么 1、贯彻履行国度跟外地当局制订的目的、政策及相关的工程施工标准、规矩，积极照应跟遵守招招标文件中的工期、质量、平安、情况保护、文化施工等的规矩及公路树破工程施工条约、施工条约条目内容。 2、凸起重点工程跟要害工序，兼顾构造，公正安排，确保节点工期及总工期。 3、发扬专业上风，充分发扬专业职员跟公用装备的上风，迷信安排各项施工次序，应用搜集技巧，构造连续、平衡、紧凑有序地施工。 4、积极采纳进步的施工技巧、施工机器及施工工艺。 5、文化施工，注重环保，保护地皮，公正应用。确保水土保持、保护地下管线跟既有修建物，增加扰平易近，实在保护树破单元及地点年夜众的好处。 6、履行GB/T28001—2022职业安康平安治理系统，关心职工安康平安。 第二章工程概略与特色、重点、难点剖析 一、工程概略 雷家河地道位于陕北黄土高原梁峁沟壑区，地表植被一般，第四系掩盖层较厚，阵势陡峻，地形崎岖较年夜，高程范畴563~683m，最年夜埋深10m。地道起讫里程为里程DK678+221~DK680+448，地道总长2223m，为双线地道。雷家河地道出口单面掘进1111.5米，起讫里程为里程DK678+221~DK679+332.5。全地道除出口‰‰的下坡。地道按喷锚修建法技巧恳求打算，均采纳曲墙带仰拱复合式衬砌；Ⅲ级围岩初期支护采纳喷锚支护，Ⅳ、Ⅴ级围岩采纳超前小导管灌水泥浆加固围岩，拱墙设型钢钢架。 1、工程地质特点 地道范畴边疆层只需为第四系上更新统风积黏质黄土跟下伏的二叠系砂岩、砾岩。黏质黄土（）：灰黄色、土黄色，普遍散布于地表，层厚10～25m，具水平层理，垂直性精良，孔隙度一般，表层1m含较多动物根系，硬塑－稳固，级一般土，σ0=150Kpa。砂岩夹泥质、砾岩（PSs+Ms+Cg）：青灰色，泥质胶结，中-粗粒构造，中厚层状构造；岩质一般，岩体尚残缺，产状近于水平，节理较发育，产状庞杂弗成丈量；强风化；风化层一般2～5m，级软石，σ0=400Kpa，残缺岩层为Ⅳ级软石，σ0=800Kpa。 2、水文地质特点 地道范畴边疆表水要紧为岩基裂隙水排泄构成的沟边疆表径流以及落雨跟冰雪融化期的时节性地表漫流。地下水要紧为基岩裂隙水，该地道岩体比较残缺，但勘探说明，地道围岩裂隙水较丰厚，山沟内均有基岩裂隙水排泄构成的地表径流，水量一般。 3、气象材料及地动烈度 据白水气象站材料表现：该地域最热月平均气温℃，年平均落落雨量为，平均风速/s，风向NNW、E，最年夜积雪厚度16cm，最年夜解冻深度47cm。按照中国地动撼参数区划图GB18306-2022,地动撼峰值减速度为，地动撼反响谱特点周期0.45s，相称于地动全然烈度七度。 4．施工前提 砂、石料 可从沿线采石场就近推销，往年夏季预备施工前期所需的砂石料。 4.1.2水 本工程施工用水较便当，经测验沟溪水，水质纯洁，对砼无腐化性，满意施工恳求。 4.1.3施工用电 本工程变压器拟采纳630KVA二台，另备250KW发电机两台。 4.1.4水泥、钢材、防水卷材、外加剂等材料 均由西安置办运入。 路途所经地区交通前提欠佳，距公路较远，运输前提受限。 施工范畴现在内年夜局部地点无无线通讯旌旗灯号，用座机进展通讯。工程部正在与挪动公司联络，尽早守旧挪动无线旌旗灯号。 5、工期恳求 5.1工期目的 以开拓掘进为操纵工序，安排总体工期跟阶段工期，兼顾安排各专业工期的连接。 总体工期 按招标文件施工总工期11个月，实践开工日期03月01日，拟于1月30日竣工。 二、工程特色、重点、难点剖析 1、工程特色 序号 特点 内容 1 地道中间掘进间隔长 雷家河地道全长2223m，出口需独头掘进1111.5m。 2 地道构造庞杂多变，工程方法针对性强、质量标准恳求高。 地道差异级不围岩段等洞身构造各不一样；针对差其余地质地段，要采纳各不一样的施工方法跟方法，确保施工平安、疾速、有序施工，地道衬砌不渗不漏，外表无湿渍，质量标准恳求高。 3 情况保护义务年夜、恳求高。 弃碴防护、污水处置、水资本保护跟植被保护，防止水土散掉跟情况污染而惹起情况、地质征询题。 2、工程重点、难点及对策 2.1工程重点、难点 雷家河地道出口DK678+221～DK+236为洞口浅埋段。是施工的重点、难点。 2.2工程对策 2.2.1洞口施工避开旱季，做好边仰坡的防护及洞顶排水，将洞门根底加深至基岩。 2进入洞身前先施作超前支护方法，再进展洞身开挖。 2.操纵地道开挖进尺，加强监控量测与超前地质预告任务。 第三章施工打算及施工方法 一、施工次序 1、施工次序 施工丈量→洞口刷坡、防护→超前支护→开挖→透风→清帮、寻顶→初期支护→出碴→仰拱及添补、砼垫层→边墙根底→防水层铺设→二次衬砌砼施工→沟槽施工→路面施工→洞内装潢。 2、年夜管棚施工次序 施作钢架砼导向墙→钻机就位→钻孔→清孔→拔出钢管→孔口密封处置→管棚钢管注浆。 3、地道构造防排水施工次序 地道开挖→初期支护→设置纵环向透水盲管→防水板铺设→设置橡胶止水条、带→二次衬砌防水砼浇注。 4、洞身二次衬砌施工次序 丈量放线→铺设轨道→台车就位→调剂并锁定→涂刷脱模剂→装置止水条、端模→泵送砼入模、捣固→养护→脱模→养护。 二、地道施工方法 地道施工方法概述: 地道施工严峻履行地道施工有关标准跟标准，积极履行应用国际外地道施工的新技巧、新工艺，投入进步的钻爆、装运等年夜型机器装备，构成“钻、装、运、支护、二衬〞等机器化功课线，实现机器化疾速施工，以装备的技巧提高增进施工的技巧提高。施工中加强围岩量测，并对断层分裂带跟节剃头育岩体分裂地段进展综合超前地质预告，履行信息化施工，通过对数据的剖析跟处置，实时反响指点施工。 开工后首进步展洞口段路堑开挖，园地平坦，施工装备树破跟装备装置，为施工制造前提。同时实现洞口洞顶截排水沟，洞口开挖后实时对边仰坡施作锚喷支护。Ⅴ级围岩洞口段采纳超前年夜管棚注浆加固，采纳环形开挖留核心土法开挖，洞口段衬砌跟洞门在旱季之前赶早施做；洞身Ⅳ级围岩地段采纳台阶法施工，风动凿岩机钻孔，操纵弱爆破辅以人工跟机器开挖。洞身Ⅲ级围岩采纳全断面法开挖，采纳人工手持YT-28凿岩机配以克己用多功用台架进展钻眼，爆破采纳非电毫秒雷管微差起爆光面爆破技巧。 断层分裂带施工保持“先预告、短进尺、弱爆破、紧支护、快封锁、勤量测〞的原那么。初期支护实时成环，按照围岩量测结果实时施做二次衬砌。为保障开挖断面尺寸，采纳激光导向仪跟激光断面仪等辅佐手腕断定开挖外表线跟炮孔地位。 洞内采纳无轨运输，装碴用开掘机共同装载机，自卸汽车运输。 放射混凝土采纳湿喷法，均采纳ZSP-6D型湿喷机进展湿喷砼功课，全断面开挖时配以多功用台架进展，采纳台阶法、环形开挖留核心土法开挖时可直截了当应用碴堆对围岩进展放射砼。 锚杆施工采纳YT-28凿岩机钻孔，配以浅易平台或多功用台架人工安设。 防水板采纳挪动式任务平台铺设复合防水板。 洞内衬砌采纳9m全断面液压衬砌台车，每轮回9m。砼采纳主动计量砼搀和站会合搀和，砼罐车运输，保送泵入仓灌注砼。 仰拱跟添补超前施工，仰拱一次施工长度操纵在4～6m，施工采纳无烦扰排斥栈桥，以保障掌子面施工畸形进展。 地道透风度纳110KW可调轴流式透风机压入式透风，供风管采纳Φ1500mm的软管。 地道洞内排水：本地道包头端施工偏向为下坡，施工中在掌子面左近开挖集水坑，而后用抽水泵将积水排至洞外。 地道洞口排水：采纳永临结合的截水沟排水。污水须通过洞外积淀池污染方可排放。 1、地道开挖及初期支护施工 1.1洞口段施工 1. 1.1.洞口开挖前，先做洞顶截水天沟，处置洞顶危石天沟采纳人工开挖，孤石采纳小药量崩溃，制止年夜爆破扰动边仰坡波动，开挖后实时进展砌筑，恳求如下： .1所选用的片石应质地稳固，不易风化，无裂纹，中部厚度不得小于15cm，外表应洁净，如遇有泥垢应用高压水冲刷洁净。 .2浆砌片石时，底层应年夜面朝下，互相交错连接在一同，搭接严密。 .3详细做法：基底夯实或座于稳固岩层，底层先铺设3~4cm砂浆，而后安置高度年夜抵相称的片石，用手压浆，破绽处先填满较稠的砂浆，再用恰当的小石块卡填紧实，做到砂浆密实、饱满；而后再铺下层砂浆，以异常的方法再铺砌下层片石。 1.1洞门边、仰坡土石方施工采纳明挖法施工，土方用开掘机挖装，石方用风钻打眼弱爆破，开掘机装碴，自卸汽车运碴。自上而下分层开挖、分层防护，分层高度2～3m。按打算恳求施做防护。 1.1.洞门混凝土施工终了后，选择阴沉单调气象施作外层防水层。外防水层采纳2.5mmSBS型改性沥青防水卷材，铺设前先对混凝土外表寻平，防水板现场拼焊铺设，铺设完后施作水泥砂浆保护层，然落后展回填。 1.1.2要紧技巧方法 1.1洞口施工避开雨天进展。如确需在雨天施工采纳以下方法：对工地进展防洪反省，完满排水装备，保持排水零碎疏通；指定专人巡查，觉察积水或水沟堵塞的地点，实时疏浚放水；加强与气象局部联络，时辰留意气象变更；开挖土石方边坡自上而下按打算坡度分层开挖刷坡，并实时对边坡进展掩盖，防止边坡受雨水冲刷，破坏边坡。 1.1.进洞的各个桩点进展复核，精确无误。 1.1.处置好洞顶危石，加固好边仰坡，确保其波动。 1.1.在洞口低洼处设集水井及抽水机、预备一些沙袋等。 1.1.开工前进展详细技巧交底；职员、机具、装备、材料等实时到位。 1.1.施工浆砌石时，片石宜放在沟内，防止滚落伤人。 1.1.砌筑时严禁在截水沟内用水，确保边坡波动。 1.2V级围岩段施工 1.V级围岩散布在洞口浅埋部位，围岩全部性特别差，为确保进洞平安，在拱部开挖外表线外打设超前年夜管棚，进展超前预注浆加固，在年夜管棚超前支护下采纳环形开挖留核心土法进展暗放开挖，该段围岩严峻按照“管超前，严注浆，小断面，短进尺，强（紧）支护，早封锁，勤量测〞的原那么构造施工。洞口V级围岩段结合护拱一次打入长度15m的φ108超前年夜管棚。 1.2.2Φ108年夜管棚施工方法 1.施作套拱 在洞门洞身接壤处架破三榀20号工字钢套拱，用连接筋焊接成一个全部，套拱紧贴掌子面施作。在钢支撑上以40cm年夜管棚间距装置Φ127mm,长2m的孔口导向钢管，与管棚地位偏向分歧，而后浇注100cm厚的C25砼包裹钢支撑跟导向管。套拱实现后,放射15cm厚C20砼封锁四周仰坡面，作为注浆时的止浆墙。 1.搭设钻孔平台架、装置钻机 用方木搭设钻孔平台架，平台上满铺木板，搭设结实，以防钻孔时钻机晃悠。施工时可保存洞口或洞内下半局部土石方，增加平台架设高度，详细方法按照现场施工实践情况选定。 1.钻孔 采纳水平地质钻机，从导向管向内钻入。 1.装置管棚钢管 管棚钢管由机器顶进，钢管节段间用丝扣连接，顶进时，钢管讨论错开。管棚顶到位后
