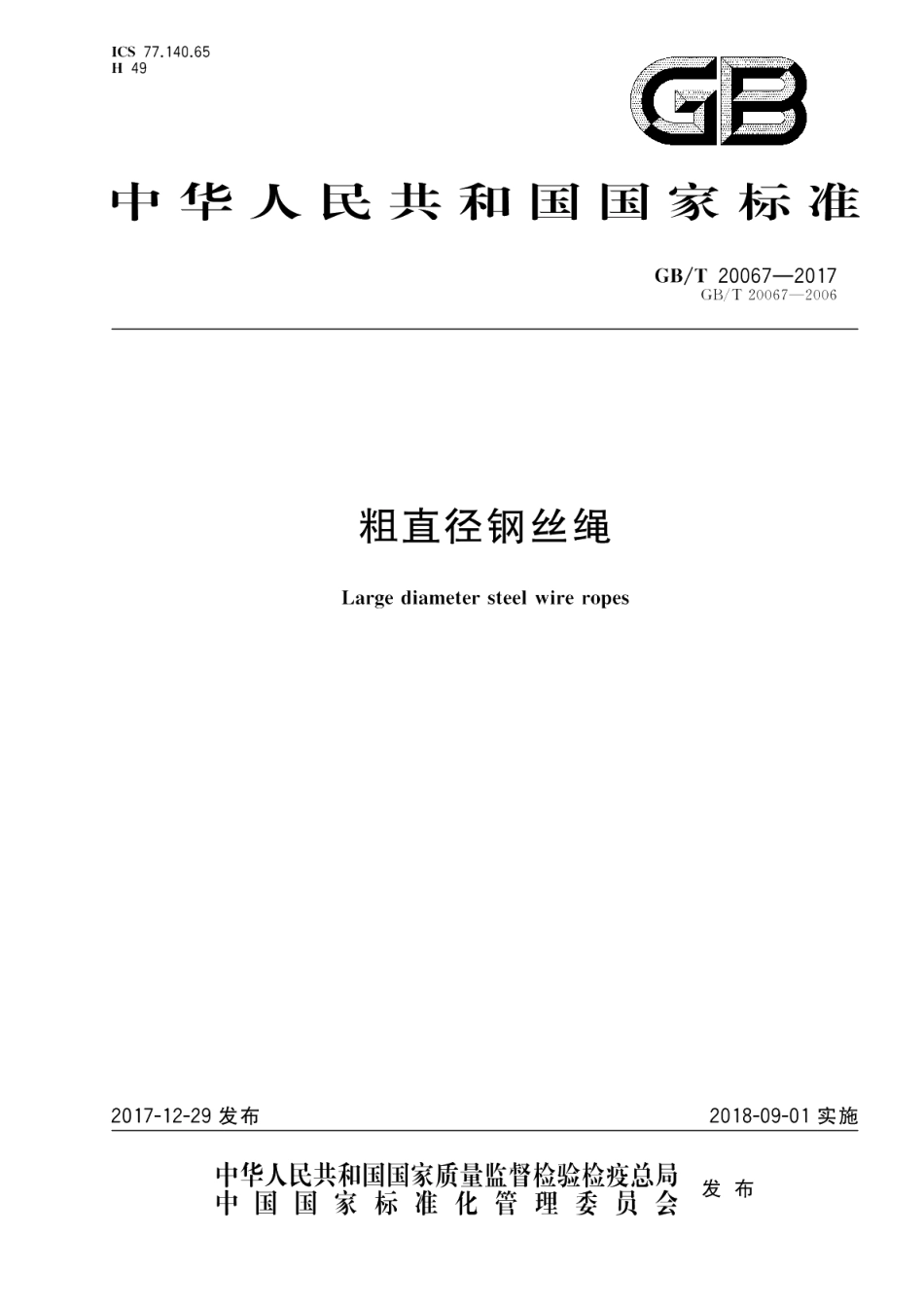

粗直径钢丝绳 GBT 20067-2017.pdf

GB/T20067-2017粗直径钢丝绳1范围本标准规定了直径为60mm192mm粗直径钢丝绳的分类、订货内容、材料、技术要求、检验、试验、验收方法、包装、标志及质量证明书。本标准适用于大型吊装、起重、挖掘机、升船机、电铲、船舶、水工机械、海洋工程、海上打捞救助等领域使用的各种粗直径钢丝绳。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T228.】金属材料拉伸试验第1部分：室温试验方法GB/T239.1金属材料线材第1部分：单向扭转试验方法GB/T2104钢丝绳包装、标志及质量证明书的一般规定GB/T8358钢丝绳实际破断拉力测定方法GB/T8706钢丝绳术语、标记和分类GB/T21965钢丝绳验收及缺陷术语GB/T29086钢丝绳安全使用和维护YB/T4452钢丝绳纤维芯YB/T5343制绳用圆钢丝YB/T081治金技术标准的数值修约与检测数据的判定NB/SH/T0387钢丝绳用润滑脂3术语和定义GB/T8706界定的术语和定义适用于本文件。4分类和标记4.1分类钢丝绳按GB/T8706分类，分别见表1、表2、表3，当中心钢丝较大时可用股芯代替并记为一根1GB/T20067-2017表1单层圆股钢丝绳类别钢丝绳外层股(不含绳芯)】股数外层股数股层数钢丝数外层钢丝数钢丝层数股捻制类型6X366612957121834平行捻6616616185182434平行捻661M61456118244多工序点接触6X61N61478120一2434多工序复合捻691N6185109243646多工序复合捻8366295712-1834平行捻861甲61-8518-243-4平行捻8X37M1273716183多工序点接触861M8F145611824多工序点接触861NP14781202434多工序复合捻891N88185109243646多工序复合捻表2阻旋转圆股钢丝绳钢丝绳外层股类别股数外层股数股层数钢丝数外层钢丝数钢丝层数股趁制类型2次捻制35(W)727401518359481单捻35(W)1927401518315267122-3平行捻35(W)36274015183295712182-3平行捻表3压实股钢丝绳钢丝绳外层股类别股数外层股数股层数钢丝数外层钢丝数钢丝层数股捻制类型6K3666129-5712-1834平行捻6K61公616185182434平行捻8K36PP2957121823平行捻8K61886185182434平行捻35(W)K72740151835-9481单捻35(W)K1927-401518315-267-122-3平行捻注：35(W)K7,35(W)K19也是阻旋转钢丝绳4.2标记钢丝绳标记应符合GB/T8706的规定，由下列内容组成：2
