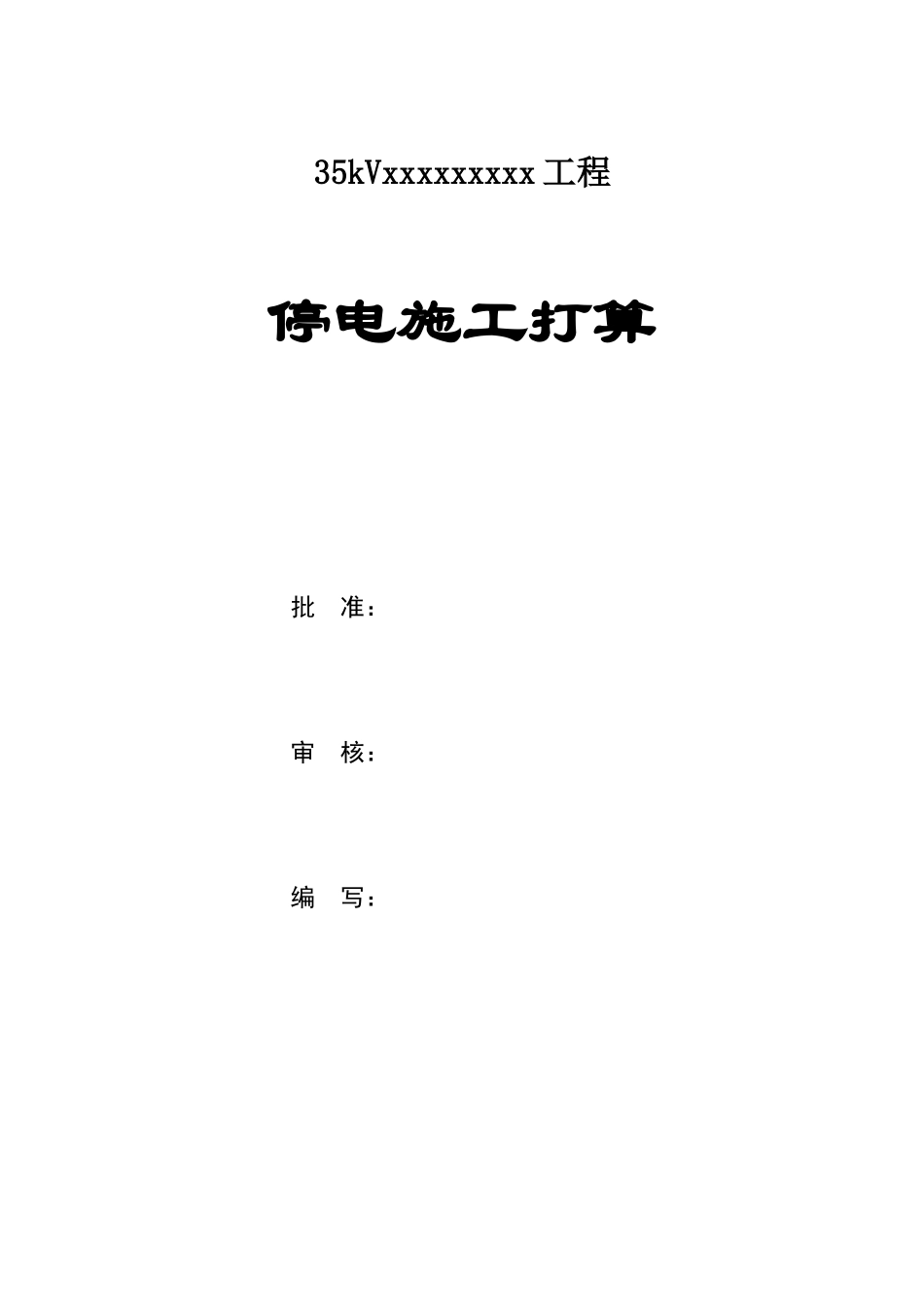

35kVxxxxxxxxx工程
停电施工打算
批 准:
审 核:
编 写:
xxxxxx公司
二〇〇x年x月

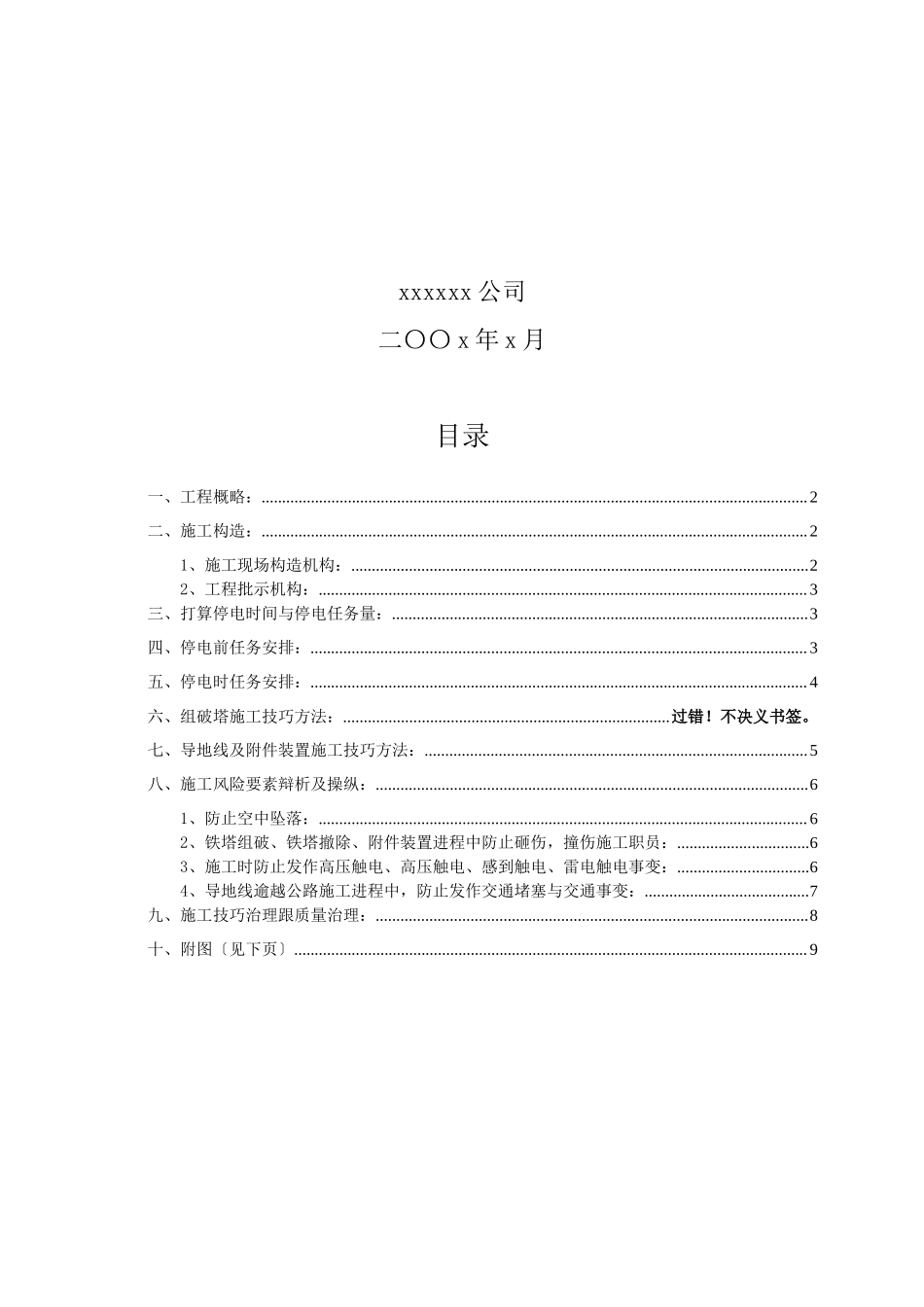

目录
一、工程概略: 2
二、施工构造: 2
1、施工现场构造机构: 2
2、工程批示机构: 3
三、打算停电时间与停电任务量: 3
四、停电前任务安排: 3
五、停电时任务安排: 4
六、组破塔施工技巧方法: 过错!不决义书签。
七、导地线及附件装置施工技巧方法: 5
八、施工风险要素辩析及操纵: 6
1、防止空中坠落: 6
2、铁塔组破、铁塔撤除、附件装置进程中防止砸伤,撞伤施工职员: 6
3、施工时防止发作高压触电、高压触电、感到触电、雷电触电事变: 6
4、导地线逾越公路施工进程中,防止发作交通堵塞与交通事变: 7
九、施工技巧治理跟质量治理: 8
十、附图〔见下页〕 9

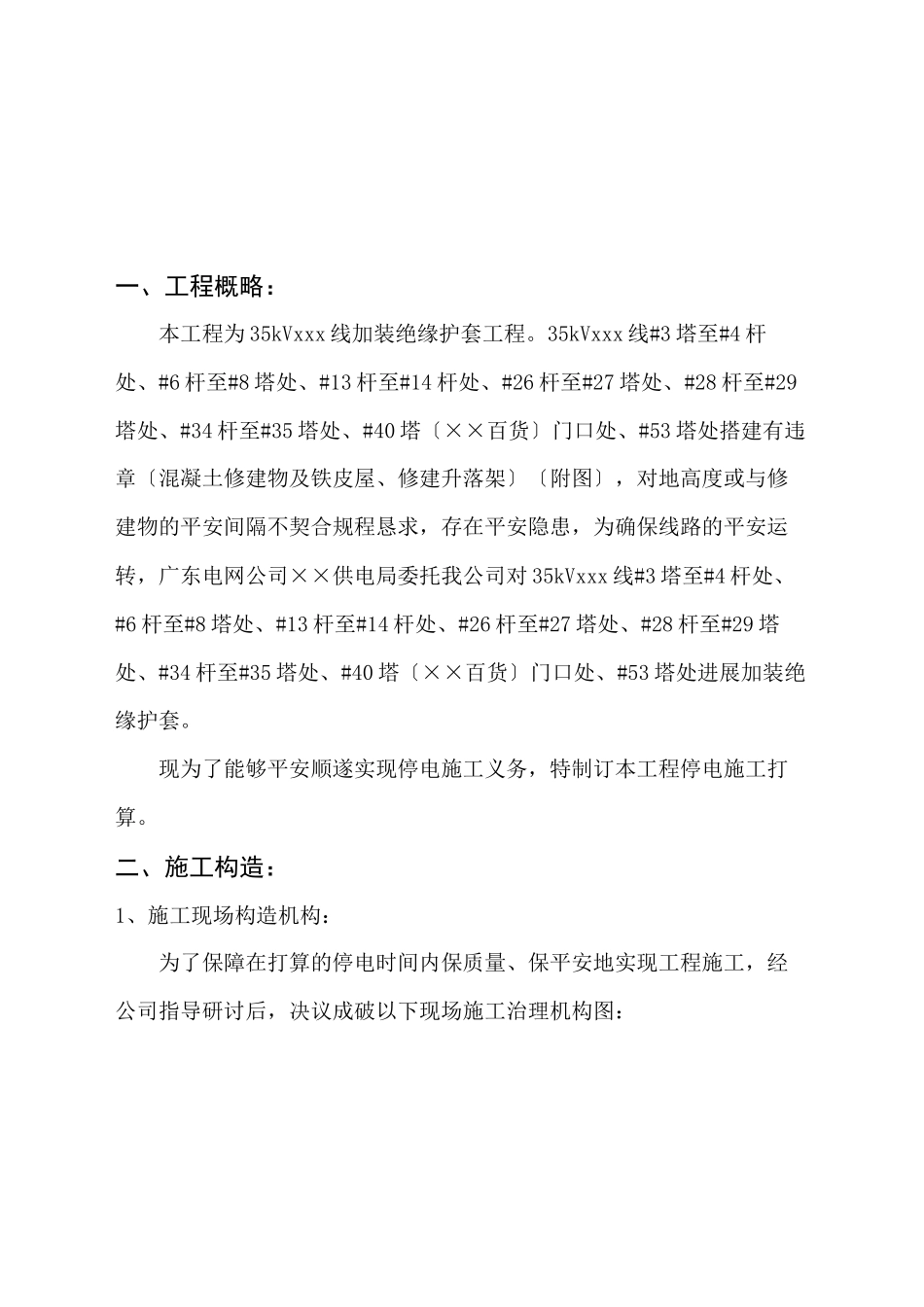

一、工程概略:
本工程为35kVxxx线加装绝缘护套工程。35kVxxx线#3塔至#4杆处、#6杆至#8塔处、#13杆至#14杆处、#26杆至#27塔处、#28杆至#29塔处、#34杆至#35塔处、#40塔〔××百货〕门口处、#53塔处搭建有违章〔混凝土修建物及铁皮屋、修建升落架〕〔附图〕,对地高度或与修建物的平安间隔不契合规程恳求,存在平安隐患,为确保线路的平安运转,广东电网公司××供电局委托我公司对35kVxxx线#3塔至#4杆处、#6杆至#8塔处、#13杆至#14杆处、#26杆至#27塔处、#28杆至#29塔处、#34杆至#35塔处、#40塔〔××百货〕门口处、#53塔处进展加装绝缘护套。
现为了能够平安顺遂实现停电施工义务,特制订本工程停电施工打算。
二、施工构造:
1、施工现场构造机构:
为了保障在打算的停电时间内保质量、保平安地实现工程施工,经公司指导研讨后,决议成破以下现场施工治理机构图:
2、工程批示机构:
工程担任人:XXX
技巧担任人:XXX
工地担任人:CCC
现场施工:XXX
质安员:XXX
材料供应:XX
施工班:高压装置班〔2个班〕:30人
一班:班长XX技工10人、民工5人;
二班:班长XX技工10人、民工5人。
三、打算停电时间与停电任务量:
打算于月日08时00分至月日18时00分停35kVXXX线,停电时间为天。任务义务:35kVXXX线#3塔至#4杆处、#6杆至#8塔处、#13杆至#14杆处、#26杆至#27塔处、#28杆至#29塔处、#34杆至#35塔处、#40塔〔XX百货〕门口处、#53塔处〔XX花圃XX〕加装绝缘护套。
四、停电前任务安排:
1. 盘点绝缘护套等材料,并详细反省能否及格,觉察分歧格的绝缘护套等材料实时改换弥补。
2. 与交通、交警、绿化委、城监等局部操持好有关手续。
3. 预备好临时拉线、灵敏绞磨、吊车等工器具。
4. 预备好导线架设〔导地线调剂弧垂〕的灵敏绞磨、临时拉线等工器具。
5. 挖好放、紧线临时拉线的地锚。
6. 搭设好逾越10kV电力线、高压线、通讯线、公路等逾越排栅架。
7. 操持好停电线路第一种任务票。
8. 预备好停电后运用的验电笔、接地线等平安器具。
9. 为防止机器装备呈现缺点,停电时应预备好后备的机器装备,如灵敏绞磨等。
10. 构造全部施工职员进修电业平安任务规程,进步全部施工职员平安认识。
五、停电时任务安排:
打算于月日08时00分至月日18时00分停35kVXXX线,停电时间为天。任务义务:35kVXXX线#3塔至#4杆处、#6杆至#8塔处、#13杆至#14杆处、#26杆至#27塔处、#28杆至#29塔处、#34杆至#35塔处、#40塔〔XXX百货〕门口处、#53塔处〔XX花圃XX〕加装绝缘护套。
任务安排:
(1) 待任务担任人操持好停电手续,接到容许任务的下令后,施工一班在35kVXXX线#3小号侧、35kVXXX线#53年夜号侧分不进展验电接地。
(2) 做好平安方法后,施工一班担任进展对35kVXX线#3塔至#4杆处、#6杆至#8塔处、#13杆至#14杆处加装绝缘护套。
(3) 施工二班担任进展35kVXX线#26杆至#27塔处、#28杆至#29塔处、#34杆至#35塔处、#40塔〔XX百货〕门口处、#53塔处〔XX花圃XX〕加装绝缘护套。
〔4〕全线施工实现后,进展自测验收及消缺任务。
经运转局部验收及格,反省杆塔上无任何遗留物,撤除任务地段一切的临时接地线及临时拉线,职员全部撤离后,向调理核心讲演任务终了,线路规复送电。
五、加装绝缘护套施工技巧方法:
1、穿插逾越种种线路、铁路、公路、河道等放紧线时,应先获得主管局部赞同,做好平安方法,如搭好牢靠的逾越架等。
〔1〕逾越公路、电力线放紧线〔调剂弧垂〕施工前,搭设逾越公路两侧10kV电力线的排栅架。
〔2〕放紧线〔调剂弧垂〕施工时,对种种逾越物派专人看管,对逾越公路要在两头树“后面施工,车辆慢行〞警示牌,在公路或公路旁进展施任务业的任务职员,必需穿反光衣,路面应设置警示标记。
3、逾越物需搭设的逾越架,逾越架应平安结实。逾越架与铁路、公路、通讯线及逾越架架面距被跨电力线路之间最小平安间隔见下表:
逾越架与被逾越物及带电体的最小平安间隔
六、施工风险要素辩析及操纵:
1、防止空中坠落:
防范方法:
(1) 进展加装绝缘护套施工时,对全部施工职员作本工程的技巧交底,施工前开班前会,交待施工内容及平安本卷须知。
(2) 空中功课必需佩带平安带,平安带必需绑在杆塔结实构件上,并应有双重保护〔差速器〕,任务前制止喝酒,躯体不适者不宜登塔功课。
(3) 施工职员功课地位转移时不得掉掉平安带的保护。
2、加装绝缘护套进程中防止砸伤,撞伤施工职员:
防范方法:
(1) 施工前对全部施工职员作本工程的技巧交底。
(2) 施工东西在运用前都要细心反省,分歧格者制止运用。
(3) 进入施工现场职员跟一切施工职员必需戴平安帽,穿软底鞋。
(4) 必需由专人批示、旌旗灯号要精确,各岗亭职员应熟知本岗亭任务职责,会合精神、服从批示。
(5) 加装绝缘护套前,现场担任人、质安员必需对现场安排进展片面反省,断定平安后才能开始加装绝缘护套施工。
(6) 空中功课不得投掷重物,空中功课不得站在塔身内跟吊件下方。
(7) 加装绝缘护套进程中,线底下严禁站人。
3、施工时防止发作高压触电、高压触电、感到触电、雷电触电事变:
操纵方法:
(1) 施工前办妥停电线路第一种任务票。
(2) 对全部施工职员作本工程的技巧交底。
(3) 任务票担任人接到停电指令后,核查停电线路称号,断定无误后才可派施工职员登塔功课。
(4) 安排施工职员进展验电,确认线路无电压后在任务地段两头挂接地线,挂接地线时先接接地端,后接导体端;撤除接地线先拆导体端后拆接地端;任务职员必需戴绝缘手套,并派专人监护。
(5) 进展空中功课施工时,如遇雷雨气象,必需增挂临时接地线,需要时停顿施工。
(6) 导地线架线〔驰度调剂〕终了,工程通过开工验收后,进展接地线撤除时,任务职员必需戴绝缘手套,并派专人监护。
(7) 逾越10kV高压线与380V高压线及别的弱电线路施工时必需搭设牢靠的逾越排栅,施工时必需派专人看管。
4、导地线逾越公路施工进程中,防止发作交通堵塞与交通事变:
操纵方法:
〔1〕逾越公路必需搭好排栅。
〔2〕导地线放线逾越排栅架时必需派专人跟进,呈现情况应实时讲演,牵引应破刻停顿,待征询题处理后,方可接着施工。
〔3〕在放紧导地线时跟撤除导地线时,公路逾越地位必需派专人手持旌旗灯号旗看管。对逾越公路要在两头树“后面施工,车辆慢行〞警示牌,在公路或公路旁进展施任务业的任务职员,必需穿反光衣,路面应设置警示标记。
〔4〕逾越处公路两旁前100米处放置“后面施工、车辆慢行〞施工标示牌。
九、施工技巧治理跟质量治理:
1、现场的技巧担任人要分工明白,针对施工图纸、施工打算、技巧方法,按照施工打算恳求跟现场实践情况恳求每个班组做出具表达场技巧方法跟平安方法。
2、做好平安技巧交底任务〔图纸交底跟施工平安技巧方法交底〕,施工打算不得随意变动,施工必需按图纸施工,材料的代用或变动要掉掉打算代表赞同并有打算变动告诉为按照。
3、现场施工记载是工程的施工质量按照,亦是照实反响工程技巧形态的主要环节,施工担任人须实时精确记载。
4、装备材料产物出厂反省及格证,运用说明书,开箱反省记载表要妥当保存,开工移交时材料要完好完备。
5、开工图纸与实践施工形态要相契合,除移交给甲方外需留一套给公司档案室。
6、装置用的材料要有产物及格证,隐蔽局部必需进展有关的测验任务。
7、严峻履行三级验收轨制:
〔1〕施工班组自检:施工担任人填写好施工记载,会同班长进展自检。
〔2〕工地质检员验收:班长反省验收及格后向工程治理部递呈验收恳求讲演单,由工程部派质检员到现场进展验收。
〔3〕公司生技部验收:工地一级对所装置的线路工程片面验收及格后申报公司生技部进展验收。
〔4〕以上是公司外部的三级验收次序。三级验收及格后,将向运转治理局部恳求验收。
8、验收标准:
按110~500kV排斥电力线路施工及验收标准〔GB50233-2023〕履行。
