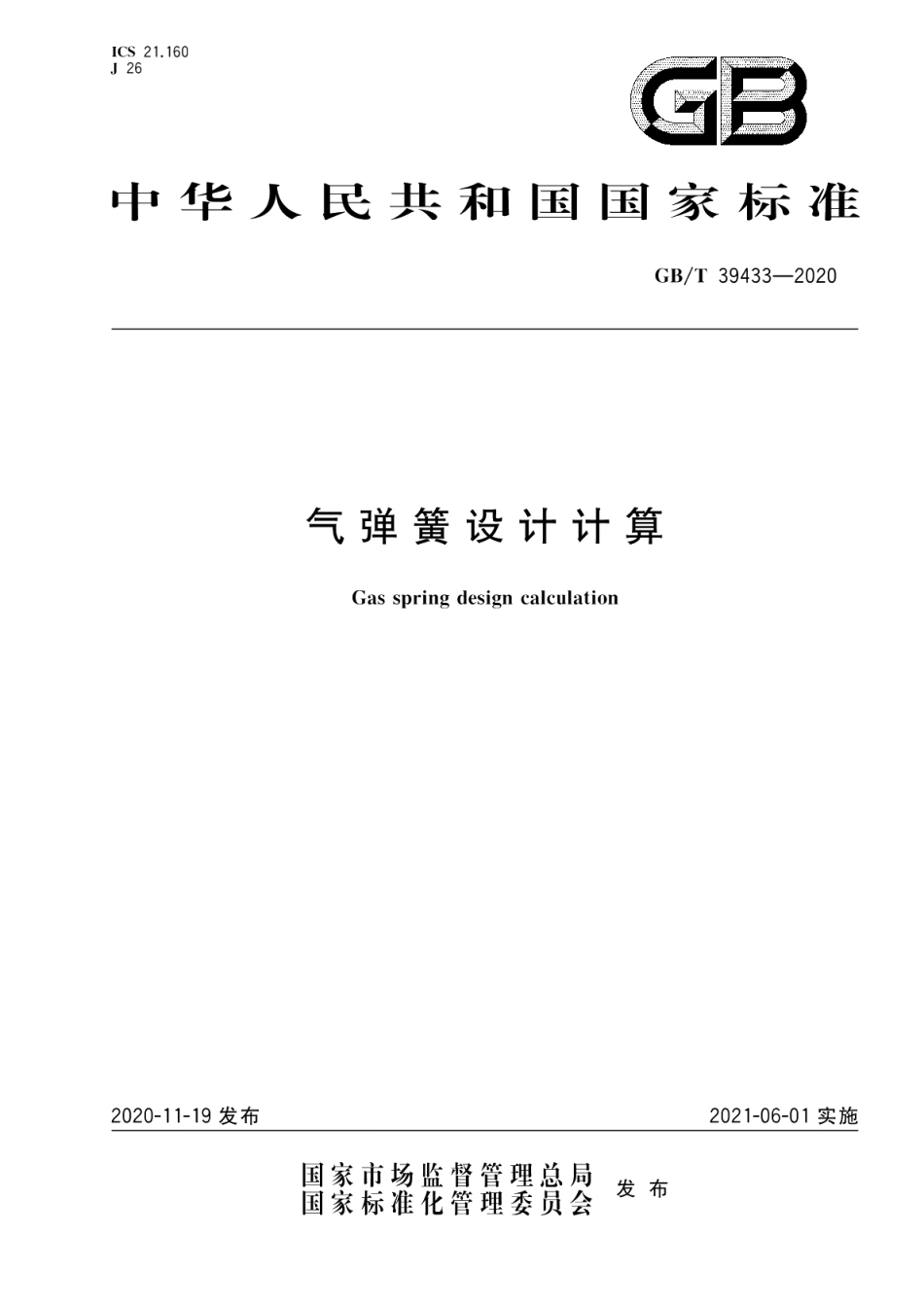

气弹簧设计计算 GBT 39433-2020.pdf

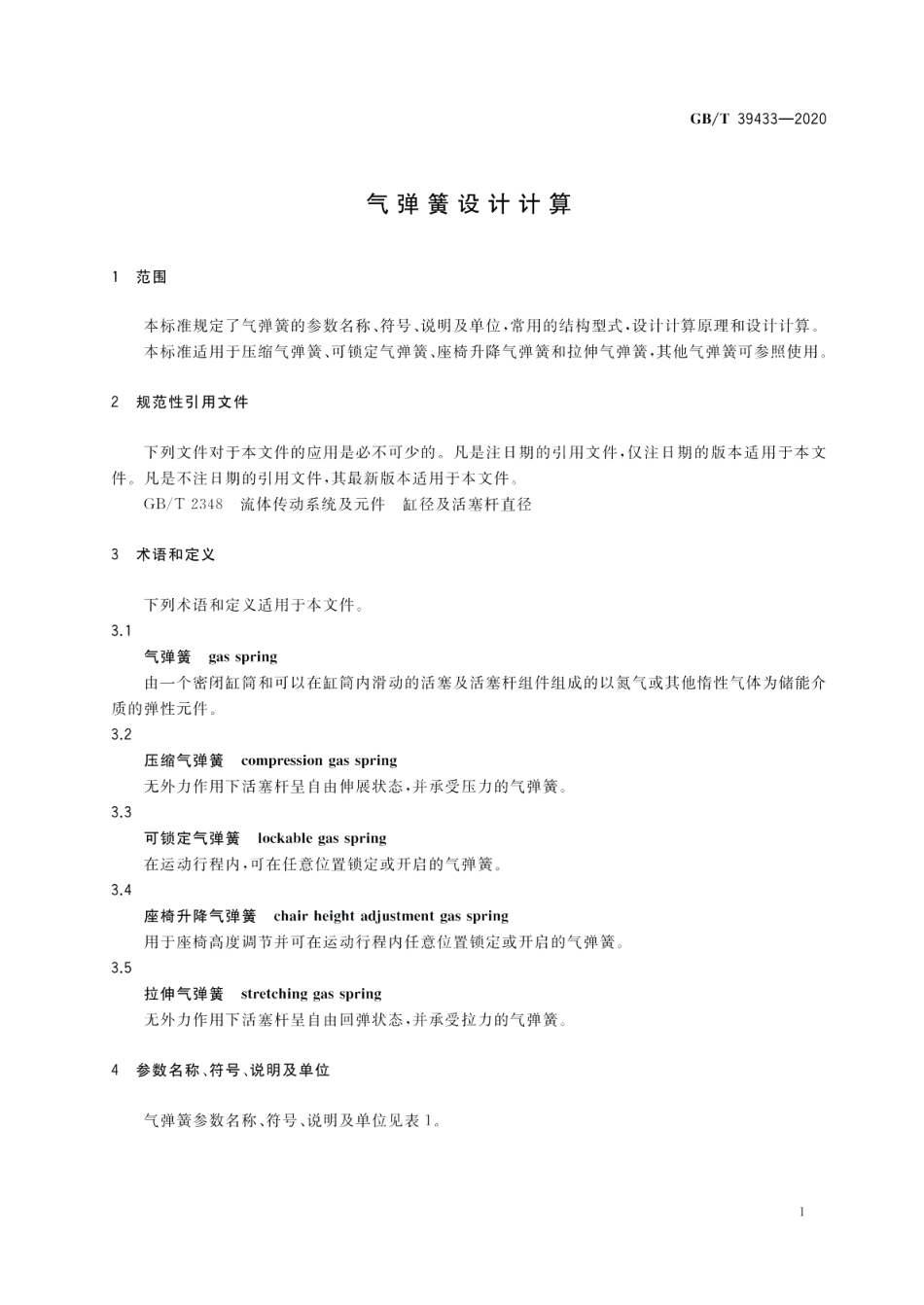

GB/T39433-2020前言本标准按照GB/T1.1一2009给出的规则起草。本标准由全国弹簧标准化技术委员会(SAC/TC235)提出并归口。本标准起草单位：常州气弹簧有限公司、昆山金发液压机械有限公司、常州市莱特气弹簧有限公司、中机生产力促进中心、湖州吉信气弹簧制品有限公司、上海震飞汽车零部件有限公司、宁波市仁龙机械有限公司、北京磊焱氮气弹簧技术研究所、无锡市精诚橡塑制品厂、河北超普机械制造有限公司、南京江凯汽车零部件有限公司、浙江双冠汽车部件股份有限公司、徐州东宏机械制造有限公司。本标准主要起草人：窦智、施与秋、周正明、宁成、余方、陶声华、梁一民、俞愉、余卫忠、董喜刚、秦守忠、孙敬军、董树平、吴小雁、岳彩立。GB/T39433-2020表1（续）参数名称符号说明单位重心距离气弹簧支撑物重心到回转中心的距离center of gravity distance力臂气弹簧杆臂伸展时的力臂mmarm of force回转半径K气弹簧活塞杆横截面回转半径radius of gyration截面积A气弹簧活塞杆截面积mmcross section area惯性矩气弹簧活塞杆横截面惯性矩mmmoment of inertia阀芯开启力F为解除气弹簧的锁定状态，打开阀门阀芯所需的力unlocking force最小伸展力在伸展过程中，离工作行程起点处规定采力点C处的力minimum extension foree最大伸展力F在伸展过程中，离工作行程终点处规定采力点C,处的力maximum extension force最小压缩力F在压缩过程中，离工作行程起点处规定采力点C处的力minimum compress force最大压缩力F在压缩过程中，离工作行程终点处规定采力点C处的力maximum compress force最小拉伸在拉伸过程中，离工作行程起点处规定采力点C:处的力minimum stretching force最大拉伸力在拉伸过程中，离工作行程终点处规定采力点C,处的力maximumstretching force最小回弹力在回弹过程中，离工作行程起点处规定采力点C处的力Nminimum resilience force最大回弹力F在回弹过程中，离工作行程终点处规定采力点C,处的力maximum resilience force最小伸展力和最小压缩力的平均值，即：F,=(F,十F,)/2,或最公称力aF小拉伸力和最小回弹力的平均值，即：F。=(F:+F:)/2nominal force a公称力a是气弹簧综合特性的指标之一最大伸展力和最大压缩力的平均值，即F=(F:十F,)/2,或最大公称力bF拉伸力和最大回弹力的平均值，即：F=(F。十F4)/2nominal force b公称力b一般用于弹力比率计算标称力F.供需双方确认的图样及产品上标注的力(F,、F,、F,)specified force动态摩擦力最小压缩力和最小伸展力之差的平均值，或最小拉伸力和最小回Fdynamic friction force弹力之差的平均值阀芯摩擦力f阀芯上产生的摩擦力，一般为10一30valve core friction
