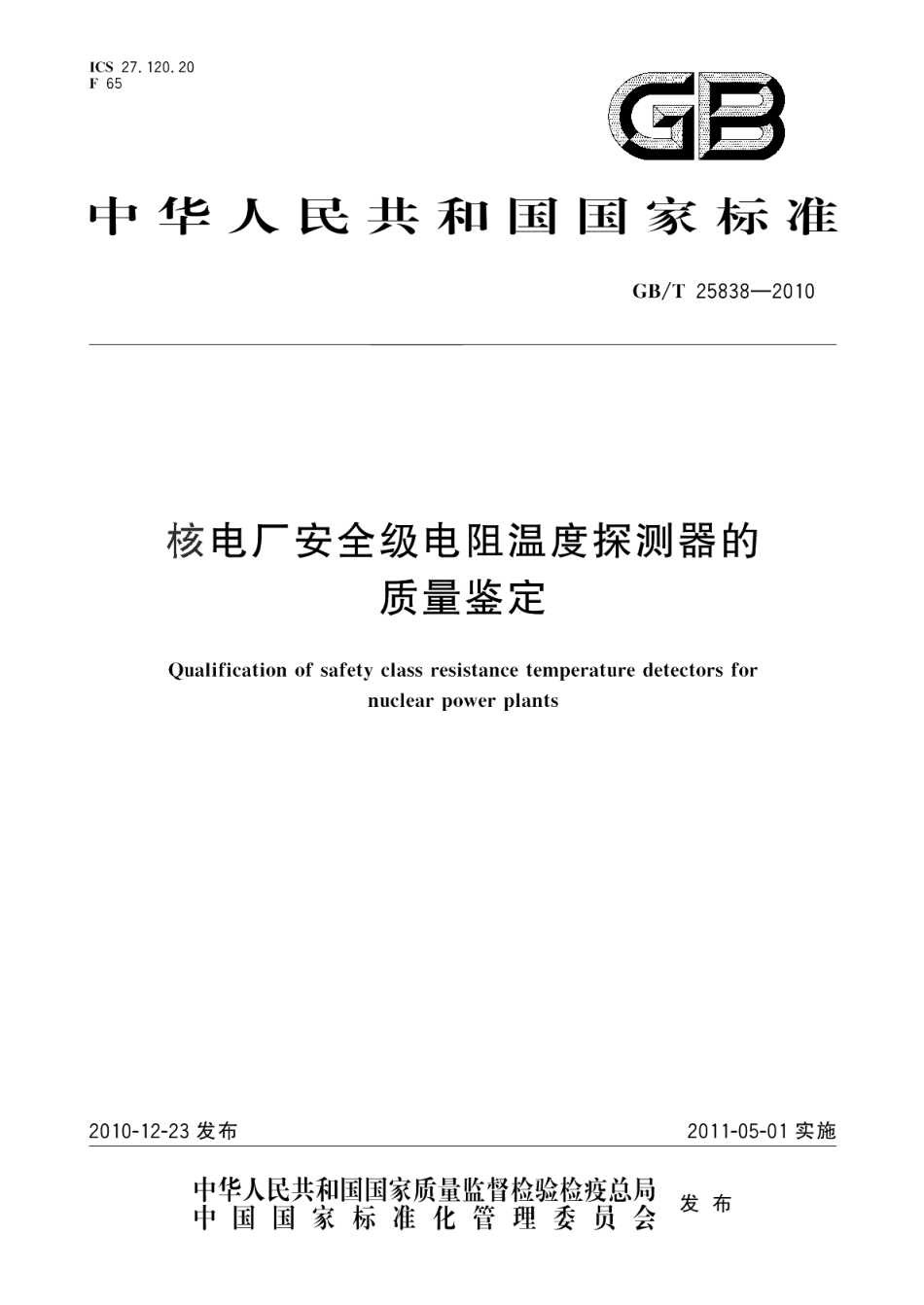

ICS27.120.20F65B中华人民共和国国家标准GB/T25838-2010核电厂安全级电阻温度探测器的质量鉴定Qualification of safety class resistance temperature detectors fornuclear power plants2010-12-23发布2011-05-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T25838-20103.4恢复recovery在条件试验之后，最后检测之前，为使试验样品的性能稳定所做的处理。3.5感温元件sensing resistor铂热电阻中用来感受温度的电阻器。3.6保护管protective tube用来保护感温元件-内引线组件免受环境有害影响的管状物。3.7电阻温度探测器resistance temperature detector(RTD)通常由对铂电阻起保护作用的不锈钢圆柱形保护管制成的探测器，其中铂电阻的电阻值随温度而变化。探测器位于包含有被测流体的管道中，它可以直接置入流体中，或由套管进行保护。IEC62397:2007,定义3.53.8套管thermowe ll套管保护温度探测器，并使之可在带载荷的回路上进行拆卸。3.9探测器头detector head包含有感温元件的机械固定装置和电气连接装置的温度探测器上部部件。3.10影响量influencing variable通常指设备以外可能影响其运行的变量。3.11额定运行条件nominal operating conditions测量范围以及规定有运行特性的额定运行范围的总和。3.12极限使用条件limit conditions of operation影响量和功能特性超出其各自额定运行范围和测量范围的数值范围总和。在这些范围内设备可以运行，而当设备重新在额定运行条件下运行时，既不出现设备损坏，也不导致功能特性下降。3.13分度特性calibration characteristics由标准规定的铂热电阻的电阻-温度关系。3.14分度表reference table用表格形式表示的铂热电阻的分度特性。3.15允差tolerance铂热电阻实际的电阻-温度关系偏离分度表的允许范围。3.16热响应时间thermal response time在温度出现阶跃变化时铂热电阻的电阻值变化至相当于该阶跃变化的某个规定百分数所需的时间，通常以x表示。2
