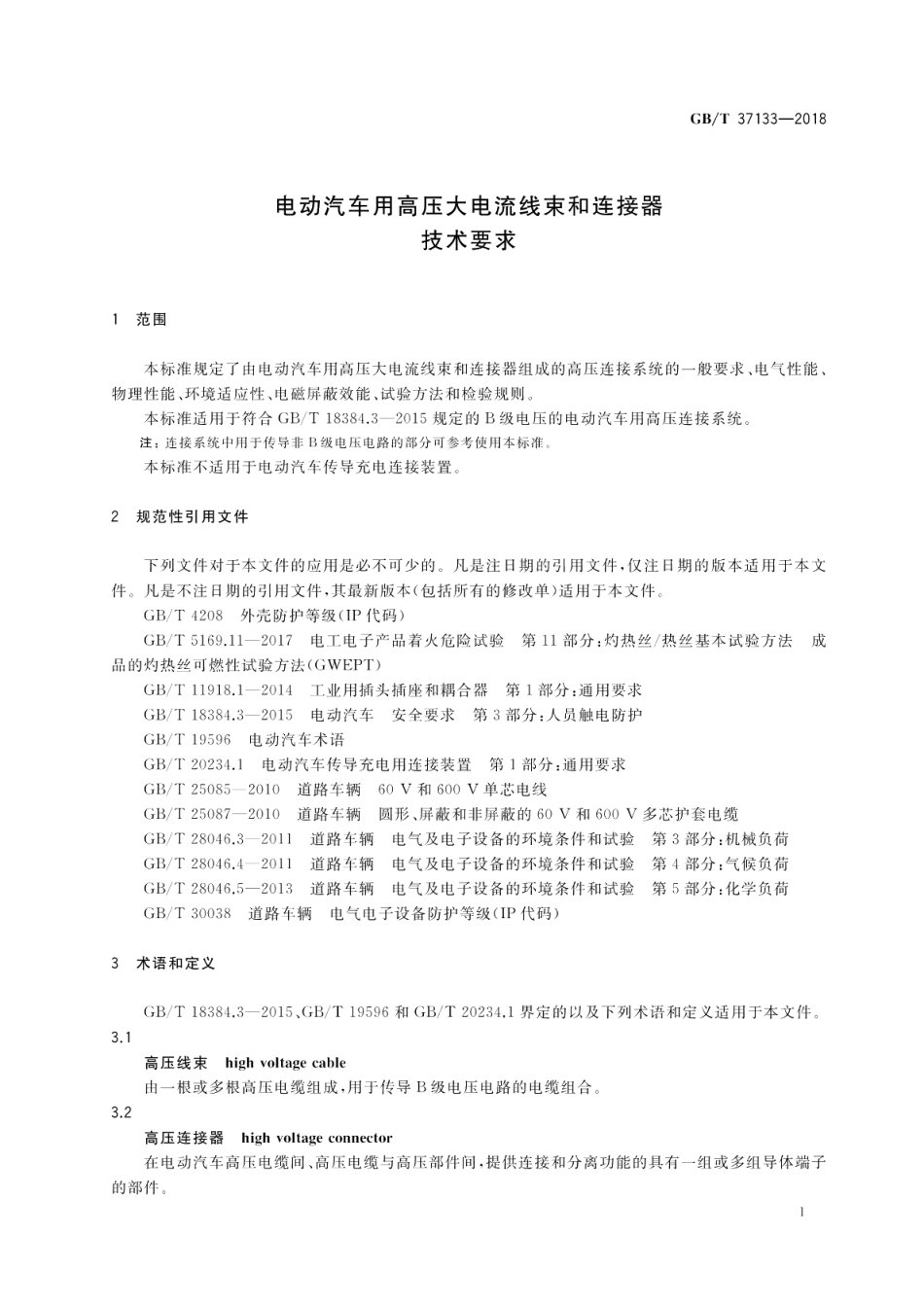

电动汽车用高压大电流线束和连接器技术要求 GBT 37133-2018.pdf

GB/T37133-2018电动汽车用高压大电流线束和连接器技术要求1范围本标准规定了由电动汽车用高压大电流线束和连接器组成的高压连接系统的一般要求、电气性能、物理性能、环境适应性、电磁屏蔽效能、试验方法和检验规则本标准适用于符合GB/T18384.3一2015规定的B级电压的电动汽车用高压连接系统。注：连接系统中用于传导非B级电压电路的部分可参考使用本标准本标准不适用于电动汽车传导充电连接装置。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T4208外壳防护等级(IP代码)GB/T5169.11一2017电工电子产品着火危险试验第11部分：灼热丝/热丝基本试验方法成品的灼热丝可燃性试验方法(GWEPT)GB/T11918.1一2014工业用插头插座和耦合器第1部分：通用要求GB/T18384.3一2015电动汽车安全要求第3部分：人员触电防护GB/T19596电动汽车术语GB/T20234.1电动汽车传导充电用连接装置第1部分：通用要求GB/T25085-2010道路车辆60V和600V单芯电线GB/T25087一2010道路车辆圆形、屏蔽和非屏蔽的60V和600V多芯护套电缆GB/T28046.3一2011道路车辆电气及电子设备的环境条件和试验第3部分：机械负荷GB/T28046.4一201】道路车辆电气及电子设备的环境条件和试验第4部分：气候负荷GB/T28046.5一2013道路车辆电气及电子设备的环境条件和试验第5部分：化学负荷GB/T30038道路车辆电气电子设备防护等级(IP代码)3术语和定义GB/T18384.3一2015、GB/T19596和GB/T20234.1界定的以及下列术语和定义适用于本文件。3.1高压线束high voltage cable由一根或多根高压电缆组成，用于传导B级电压电路的电缆组合。3.2高压连接器high voltage connector在电动汽车高压电缆间、高压电缆与高压部件间，提供连接和分离功能的具有一组或多组导体端子的部件。1
