混凝土低压排水管 JCT 923-2003.pdf

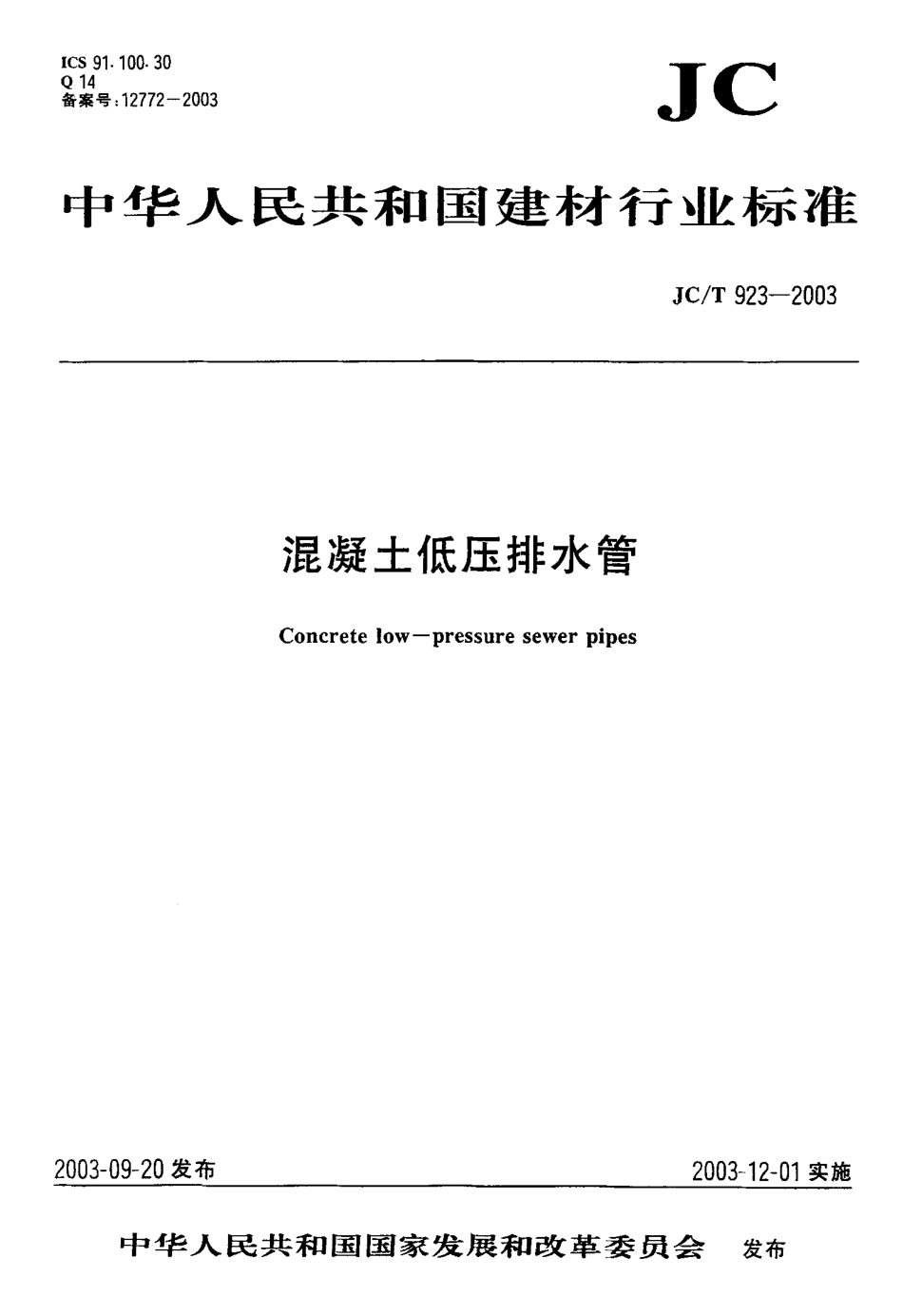

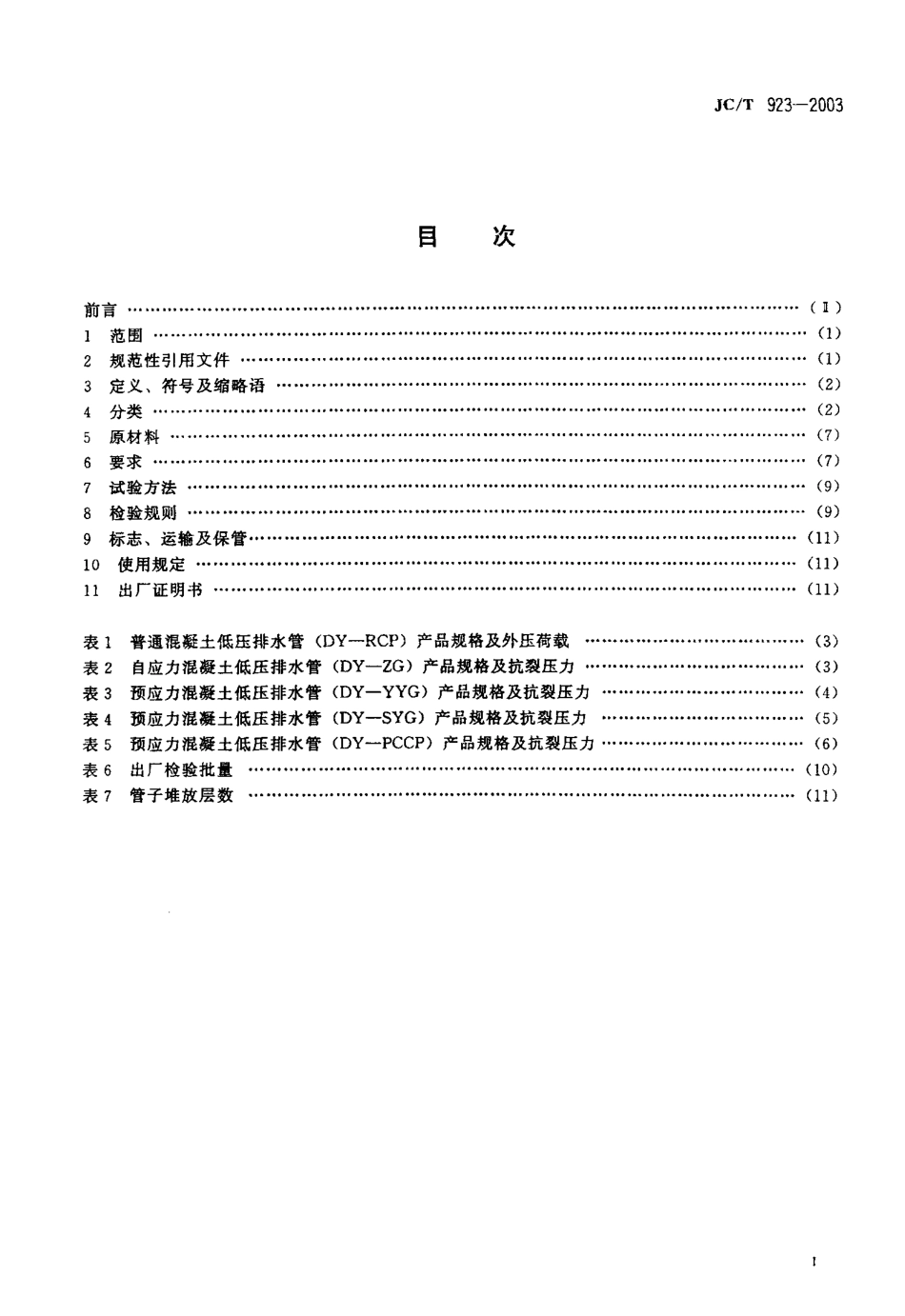

i c s 9 1-1 0 0-3 0Q 1 4备案号:1 2 7 7 2 一2 0 0 3ic中 华 人 民 共 和 国 建 材 行 业 标 准J C/T 9 2 3-2 0 0 3混凝土低压排水管C o n c r e t e l o w一p r e s s u r e s e w e r p i p e s2 0 0 3-0 9-2 0 发布2 0 0 3-1 2-0 1 实施中 华 人 民 共 和 国 国家发 展 和改 革 委 员 会发布J C f T 9 2 3-2 0 0 3目次前言 ，”，。，一(正)1范围 ，。(1)2 规范性引用文件 .(1)3 定义、符号及缩略语 ，(2)4 分类。(2)5 原材料 ，.。.(7)6 要求 。，(7)7 试验方法 .(9)8 检验规则 。”，”，.，(9)9 标志、运输及保管 (1 1)1 0 使用规定 .一(1 1)1 1 出厂证明书 。一(1 1)表1 普通混凝土低压排水管(D Y-R C P)产品规格及外压荷载 “、，.，(3)表2 自 应力混凝土低压排水管(D Y-Z G)产品 规格及抗裂压力 ，。(3)表 3 预应力混凝土低压排水管(DY-Y Y G)产品规格及抗裂压力 。一(4)表4 预应力混凝土低压排水管(D Y-S Y G)产品规格及抗裂压力 。，(5)表 5 预应力混凝土低压排水管(DY-P C C P)产品规格及抗裂压力 。(6)表 6 出厂检验批量.(1 0)表 7 管子堆放层数 。，(1 1)J C/T 9 2 3-2 0 0 3前言 本标准是根据国内混凝土低压排水管的实际生产和使用情况制定的。在本标准制定中参考了美国材料与试验协会标准AS T M C 3 6 1-1 9 9 9 钢筋混凝土低水头压力管、美国国家标准 A N S I/A W WAC 3 0 2-1 9 9 5 非钢筒型钢筋混凝土压力管、A N S I/A WWA C 3 0 3-1 9 9 5 薄壁钢筒型混凝土压力管及日本工业标准 J I S A 5 3 0 3-1 9 9 3 离心钢筋混凝土管、J I S A5 3 3 3-1 9 9 3 三阶段预应力混凝土管，同时参考了GB/T 1 1 8 3 6-1 9 9 9 混凝土和钢筋混凝土排水管、GB 4 0 8 4-1 9 9 9 自应力混凝土输水管、G B 5 6 9 5-1 9 9 4 预应力混凝土输水管(展动挤压工艺)、G B 5 6 9 6-1 9 9 4 预应力棍凝土输水管(管芯缠丝工艺)和 J C 6 2 5-1 9 9 6 预应力钢筒混凝土管等标准。本标准与 G B/T 1 1 8 3 6-1 9 9 9,G B 4 0 8 4-1 9 9 9,G B 5 6 9 5-1 9 9 4,G B 5 6 9 6-1 9 9 4 和J C 6 2 5-1 9 9 6标准的主要差异:适用的静水压力 范围为:0.1 M P a-0.4 MP a;适用的班土深度可达 6 m,本标准由中国建筑材料工业协会提出.本标准由全国水泥制品标准化技术委员会归口。本标准由苏州混凝土水泥制品研究院负贵起草。本标准参加起草单位:北京市市政工程设计研究总院、陕西省红旗水泥制品总厂、北京远通制管有限公司、深圳深罗水泥制品厂、广东番禺建新水泥制品有限公司、山东电力管道工程公司、四川省水泥制品厂、杭州市政管业有限公司、宁波迈克水泥制品有限公司、上海阂马水泥制管有限公司、济南山水管道有限公司、山东省邹平禹王水泥制品有限公司、秦皇岛山海关红旗水泥制品有限公司、烟台市牟平区 兴达水利机具有限责任公司、安丘市五环管道有限公司、湖北枣阳建材制品厂、江都市建材机械厂、江苏邦威机械制造有限公司、扬州市江扬建材机械厂、常州万通建材机械制造有限公司.本标准主要起草人:沈丽华、余洪方、杨斌、王像山、李军奇、李魏临、李凤雏、于缘宝、吴先君。本标准为首次发布.本标准委托苏州混凝土水泥制品研究院负责解释。J C/T 9 2 3-2 0 0 3混凝土低压排水管1范围 本标准规定了混凝土低压排水管的分类、尺寸、原材料、要求、试验方法、检验规则及标志、运输、保管、使用规定、出厂证明书等内容.本标准适合于采用预应力工艺、自 应力工艺和普通工艺制造的公称内 径为笋 2 0 0 m m-笋 3 0 0 0 m m，静水压力为0.1 MP a-0.4 MP a 的混凝土低压排水管，管子的 接口 采用胶圈密封。按本标准制造的 管子适用于排放雨水、无腐蚀污水。如 用于 排放 带有腐蚀性的 污水时，应采取 适当的防腐措施.规范性 引用文件 下列文件中的条款通过本标准的引用而成为本标准 的条款.凡是注日 期的引用文件，其随后所有的 修改单(不包括勘误的内容)或修订版均不适用于 本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本.凡是不注日期的引用文件，其最新版本适用于本标准。G B 1 7 5 硅酸盐水泥、普通硅酸盐水泥 G B 1 9 9 快硬硅酸盐水泥 G B 7 0。低碳结构钢 G B/T 7 0 1 低碳钢热轧回盘条 G B 7 4 8 抗硫酸盐硅酸盐水泥 G B 9 1 2 碳素结构钢和低合金结构钢热轧薄钢板及钢带 G B 1 3 4 4 矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥 G B 1 4 9 9 钢筋混凝土用热轧带肋钢筋 G B 1 5 9 6 用于水泥和混凝土中的 粉煤灰 G B 4 0 8 4-1 9 9 9 自 应力混凝土抽水管 G B 4 4 6 3 预应力混凝土用热处理钢筋 GB/T 5 2 2 3 预应力混凝土用钢丝 GB 5 6 9 5-1 9 9 4 预应力混凝土输水管(展动挤压工艺)G B 5 6 9 6-1 9 9 4 预应力混凝土输水管(管芯缠丝工艺)G B 8 0 7 6 混凝土外加剂 G B 1 1 2 5 3 碳素结构钢和低合金结构钢 冷轧薄钢板及钢带 G B/T 1 1 8 3 6-1 9 9 9 混凝土和钢筋混凝土排水管 G B 1 3 7 8 8 冷轧带肋钢筋 G B/T 1 4 6 8 4 建筑用砂 G B/T 1 4 6 8 5 建筑用卵石、碎石 G B/T 1 5 3 4 5 预应力混凝土输水管 检验方法 G B/T 1 6 7 5 2 馄凝土和钢筋混凝土排水管试验方法 GB 5 0 2 0 4 混凝土结构工程施工质量验收规范 GB 5 0 2 6 8 给水排水管道工程施工及验收规范J C/T 9 2 3-2 0 0 3G B/T 5 0 0 8 1 普通混凝土力学性能试验方法标准G B J 1 0 7 馄凝土强度检验评定标准J G J 6 3 混凝土拌和用水标准J C/T 2 1 8 自应力硅酸盐水泥J C 6 2 5-1 9 9 6 预应力钢筒混凝土管J C 9 3 3 快硬硫铝酸盐水泥、快硬铁铝酸盐水泥J C 7 1 5 自 应力硫铝酸盐水泥J C/T 7 4 8 预应力与 自 应力钢筋混凝土管用橡胶密封圈J C/T 7 4 9 预应力与自应力钢筋混凝土管用橡胶密封圈试验方法定义、符号及缩 略语 定义下列定义仅适用于本标准:a)普通混凝土低压排水管:指管壁混凝土中不产生预压应力 并按照G B/T 1 1 8 3 6 要求制作的 静水 压力为0.1 MP a 的管子;b)自应力混凝土低压排水管:指采用自应力工艺并按照 G B 4 0 8 4 要求制作的静水压力不大于 0.4 MP a的管子;。)预应力混凝土 低压排水管:指管壁混 凝土中具有预压应力并分别按照G B 5 6 9 5,G B 5 6 9 6 和J C 6 2 5 要求制作的静水压力不大于。.4 MP a的管子.符号P,管子的外压裂缝荷载(k N/m);P b 管子的外压破坏荷载(k N/m);P k 管子的内压抗裂压力(MP a).缩略语D Y-R C P 普通混凝土低压排水管;D Y-Z G自应力混凝土低压排水管;D Y-Y YG-展动挤压工艺制作的预应力混凝土低压排水管;D Y-S Y G 管芯缠丝工艺制作的 预应力混凝土 低压排水管;D Y-P C C P-管壁内带有薄钥筒的预应力混凝土低压排水管。分类4.1 产品规格与级别4.1.1 普通混凝土低压排水管的静水压力为。1 MP a，按不同外压分为 I、I 二级，其管子规格及外压荷载见表 1.4.1.2 自 应力混凝土 低压排水管外压级别仅规定 I 级，静水压力分为。.2 MP a,0.3 MP a 和。.4 M P a;其管子规格及抗裂压力见表 2。4.1.3 预应力混凝土低压排水管按不同外压分为 I、I、.三级，静水压力分为。.2 MP a,0.3 MP a 和0.4 MP a;其管子规格及抗裂压力分别见表3、表 4,表 5.J C/T 9 2 3-2 0 0 3表 1 普通混凝土低压排水管(D Y-R C P)产品规格及外压荷载公 称 内 径Do(m m)壁 厚 t-(m m)静 水 压 力 (M P a)1 级兀 级 P,(k N/m)尸 b(k N/m)尸(k N/m)尸 b(k N/m)价 2 0 03 00.11 52 31 92 9X 3 0 03 00.11 92 92 94 4粼0 04 00.12 74 13 95 9价 5 0 05 00.13 24 84 97 4卢 6 0 06 00.14 06 06 09 0价 7 0 07 00.14 77 16 71 0 0 8 0 08 00.15 4817 71 1 5庐 9 0 09 00.16 19 28 71 3 0价 1 0 0 01 0 00.16 91 0 09 41 4 1声 1 1 0 01 1 00.17 41 1 01 0 81 6 2价 1 2 0 01 2 00.18 11 2 01 1 91 7 9声 1 3 5 01 3 50.19 01 4 01 3 42 0 1护 1 5 0 01 5 00.19 91 5 01 512 2 6护 1 6 5 01 6 50.11 1 01 7 01 6 624 9户 1 8 0 01 8 00.11 2 01 8 01 8 32 7 4声 2 0 0 02 0 00.11 3 42 0 02 0 43 0 5户 2 2 0 02 2 00.11 4 52 2 02 2 73 4 0笋 2 4 0 02 3 00.11 5 22 3 02 5 03 7 6 2 6 0 02 3 50.11 7 22 6 02 7 24 0 70 2 8 0 02 5 50.11 8 52 8 02 9 64 4 5声 3 0 0 02 7 50.11 9 83 0 03 1 74 7 5 注表中 工、1 级管对应的搜土深度分别为:0.8 mH.-3.0 m,3.O mH.-6.O m;土弧基础或人工砂基;地面活荷蛾为两辆汽 2 0级汽车荷载.如铭用于静水压力为0.I MP a以上的场合，需另行设计验证.表 2 自应力混凝土低压排水管(D Y-Z G)产品规格及抗裂压力公称内径Do(mm)静 水 压 力 (M P a)P,(MP a)公称内径刀.(m m)静水压力 (M P a)P,(MP a)声 4 0 00.20.4声 6 0 00.20.40.30.60.30.60.40.80.40.8 5 0 00.20.4价 8 0 00.20.40.30.60.30.60.40.80.40.8注:铺设条件为:理土深度 0.8-2.O m,索土基础或人工砂签。地面活荷载为两辆汽2 0级汽车荷载。J C/T 9 2 3-2 0 0 3表3 预应力混凝土低压排水管(D Y-Y Y G)产品规格及抗裂压力J C/T 9 2 3-2 0 0 3表 4 预应力混凝土低压排水管(D Y-S Y G)产品规格及抗裂压力J C/T 9 2 3-2 0 0 3表5 预应力混扭土低压排水管(D Y-P C C P)产品规格及抗裂压力J C/T 9 2 3-2 0 0 34.2 管子形
