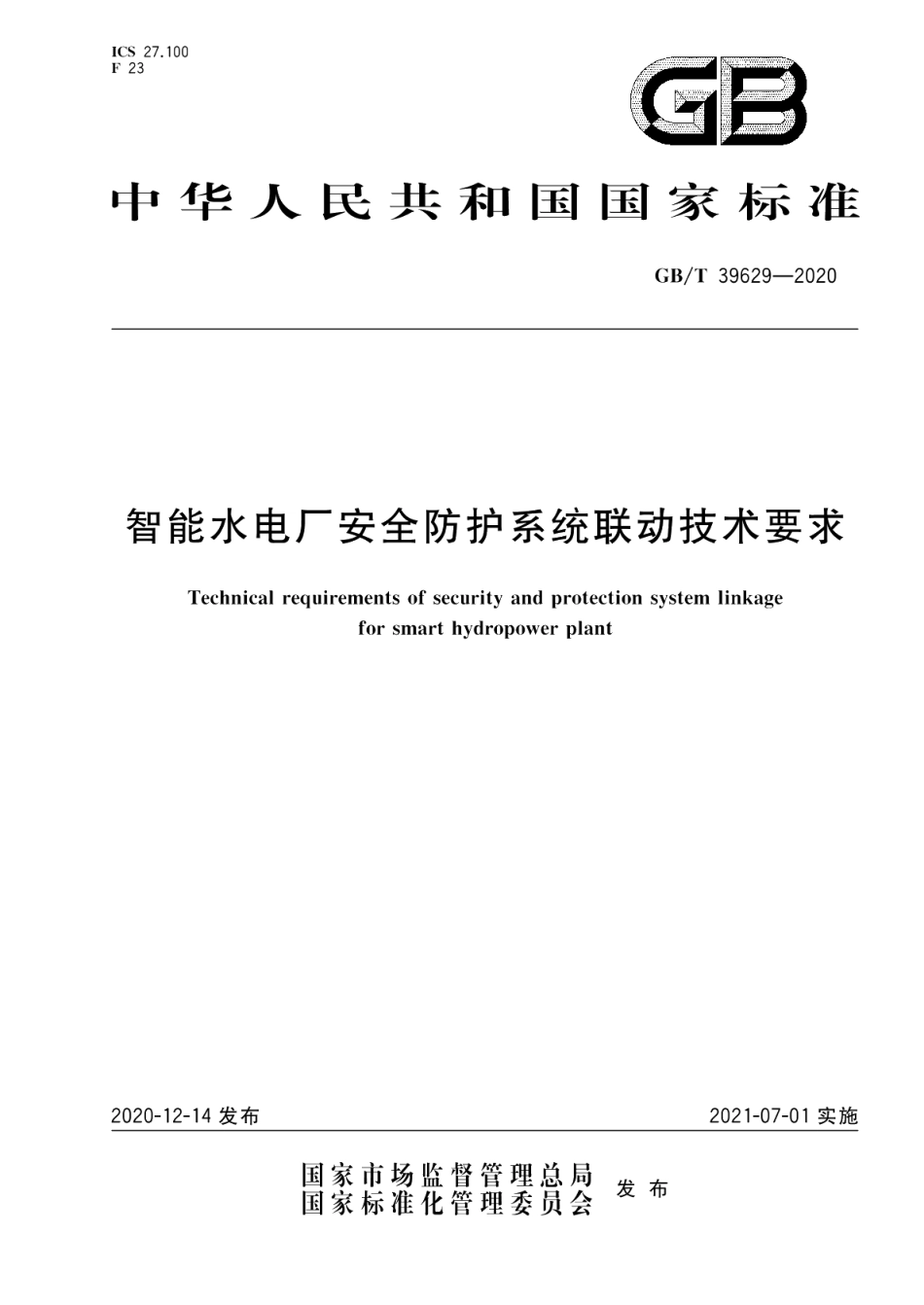

智能水电厂安全防护系统联动技术要求 GBT 39629-2020.pdf

ICS27.100F23中华人民共和国国家标准GB/T39629-2020智能水电厂安全防护系统联动技术要求Technical requirements of security and protection system linkagefor smart hydropower plant2020-12-14发布2021-07-01实施国家市场监督管理总局国家标准化管理委员会发布GB/T39629-2020前言本标准按照GB/T1.1一2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国电力企业联合会提出并归口。本标准起草单位：国网新源控股有限公司、南瑞集团有限公司、国电南瑞科技股份有限公司、中国长江三峡集团有限公司、南方电网调峰调频发电有限公司、五凌电力有限公司、北京中水科水电科技开发有限公司、广西桂冠电力股份有限公司、广州健新科技股份有限公司。本标准主要起草人：乐振春、戎刚、徐洁、谢秋华、卢勇、王鹏宇、杨琳、邓志华、芮钧、宫奎、尚栋、张全胜、宋旭峰、姜相东、刘海滨、王立勇、尹显俊、魏六峰、黄小凤、吴建刚、万元、王峥瀛、张振华、陈刚、李璟延、衣传宝、梁廷婷、傅嘉辉、李帅轩、李伟。GB/T39629-20204.10在直接联动模式下，当联动策略触发条件满足时，需要联动的安全防护系统应能自动发送联动信号至其他相应联动对象：进行联动的安全防护系统在接收到其他联动对象发来的联动信号时，应能根据联动策略执行相应的联动操作。4.11联动应不影响各联动对象自身的正常运行，任意联动对象故障应不影响其他联动对象的正常运行。4.12安全防护系统验收应满足GB50348的要求。5联动组件要求5.1安全防护联动组件功能满足以下要求：a)宜部署在安全区，部署示意图参见附录B。b)应具备与一体化管控平台进行信息交换与处理的能力，并实现数据共享。c)应具备联动策略组态功能，可新建、编辑、存储各种联动策略，并具备扩展功能d)联动动作时，应有画面信息显示和执行过程记录。)联动信息应包括联动操作启动信号名称、信号动作时间、联动操作命名发出记录、对应联动对象设备动作完成情况、完成时间等。联动异常时应发出报警信息。)宜具有水电厂安全防护系统布置图，展示包含门禁系统、消防系统、视频监控系统，通风系统、电子围栏系统、人员定位系统等联动对象的布置情况，运行状态等，并对各联动对象的运行状况进行记录和存储。对于工作异常的系统，应能在画面上发出相应报警信息。5.2安全防护联动组件策略运算时间应不大于1s。6联动策略6.1门禁系统门禁系统在检测到发生强行开门、强行关门、长时间未关门、使用失效或失窃卡等非正常操作时，宜联动视频监控系统，对相应位置进行视频监视、追踪等，并将主监视画面切换至相应视频信号。6.2消防系统消防系统联动策略应符合GB50016、GB50872等相关标准要求，在检测到火灾信号时，宜联动视频监控系统对相应位置进行视频监视，并将主监视画面切换至相应视频信号。6.3计算机监控系统计算机监控系统在进行重要设备操作时，宜联动视频监控系统，对相应位置进行视频监视、追踪等，并将主监视画面切换至相应视频信号。当检测到水淹厂房等事故信号时，宜能联动门禁系统打开相应区域的门禁，形成逃生通道。6.4电子围栏系统电子围栏系统在监测到非法侵入时，宜联动视频监控系统，对相应位置进行视频监视、追踪等，并将主监视画面切换至相应视频信号。6.5视频监控系统视频监控系统应能够接收联动信号并执行相关操作，将主监视画面切换至相应区域视频信号，进行视频监视、追踪等。2
