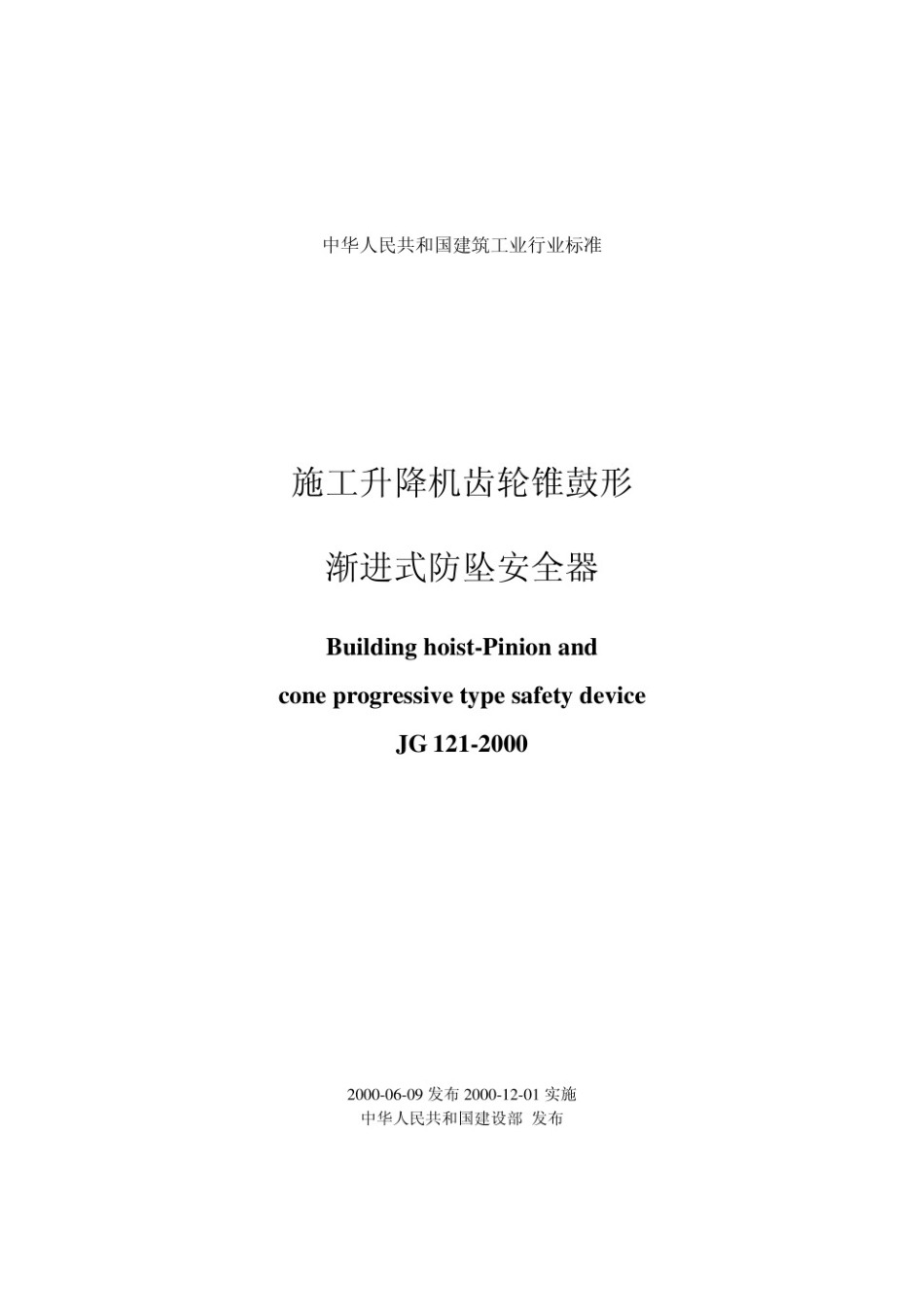

施工升降机齿轮锥鼓形渐进式防坠安全器 JG 121-2000.pdf

量的标定动作速度与其名义值之差不应大于7%，标定动作速度的测量平均值与其名义值之差不应大于5%。表2安全器标定动作速度m/s升降机额定提升速度v安全器标定动作速度v0.601.000.601.331.3v注：对于额定提升速度低、额定载重量大的升降机，其安全器可采用较低的动作速度。5.2.11当防护目标的运行速度达到安全器标定动作速度时，安全器应立即停止工作，并可靠地将防护目标制动停止。在进行制动性能试验时，安全器应满足下列要求：)验载荷为额定制动载荷时，制动距离应符合表3的规定。制动距离按公式(1)计算；b)验载荷为112%额定制动载荷时，安全器应能将其制动停止。L=rm如zl1p/1000.(1)式中：L一安全器制动距离，m:m,一安全器齿轮模数，mm:z一安全器齿轮齿数：1一防护目标被制动停止时碟形弹簧组的压缩量，mm:p一大螺母螺矩，mm。表3安全器制动距离升降机额定提升速度v安全器制动距离m/sm00.650.151.400.65v1.000.251.601.001.330.55-2.005.3安装、使用及维护要求5.3.1作用于安全器上的载荷，有防护目标的自重，升降机额定工作载荷（或额定安装载荷)和随行电缆及其他零部件产生的载荷。选用安全器时，其额定制动载荷不应小于前述载荷的总和，其额定动作速度不应小于按表2选定的标定动作速度。5.3.2安装时必须使用安全器的安全开关罩盒向下，不得侧置或向上放置。安全器与其防护目标之间应有可靠的连接，所用连接螺栓的性能等级不得低于8.8级。吊笼上使用得安全器，其安装位置应在传动机构以下，并应将安全器得安全开关连接到电动机和控制器得控制电路中。5.3.3除吊笼导向滚轮外，还应采取其他措施，使安全器齿轮中心到齿条基准线得实际距离与其理论正确距离之差以及齿轮在齿宽方向上得重合长度满足下列要求：a)正常情况下，距离之差不应大于齿轮模数的1/3：b)吊笼导向滚轮、背轮失效得情况下，距离之差不应大于齿轮模数的12，重合长度不应小于齿条宽度的90%。5.3.4安装在吊笼上的安全器，不应对上行的吊笼产生限速制动。若必须使用安全器来对上行的吊笼实行限速制动，那么安全器应安装在对重上。安装安全器的对重，应以导轨架的两根主弦杆为支撑和引导物。5.3.5在升降机的安装和拆卸作业中，仍应保证安全器起作用。
