数字测绘成果质量要求 GBT 17941-2008.pdf

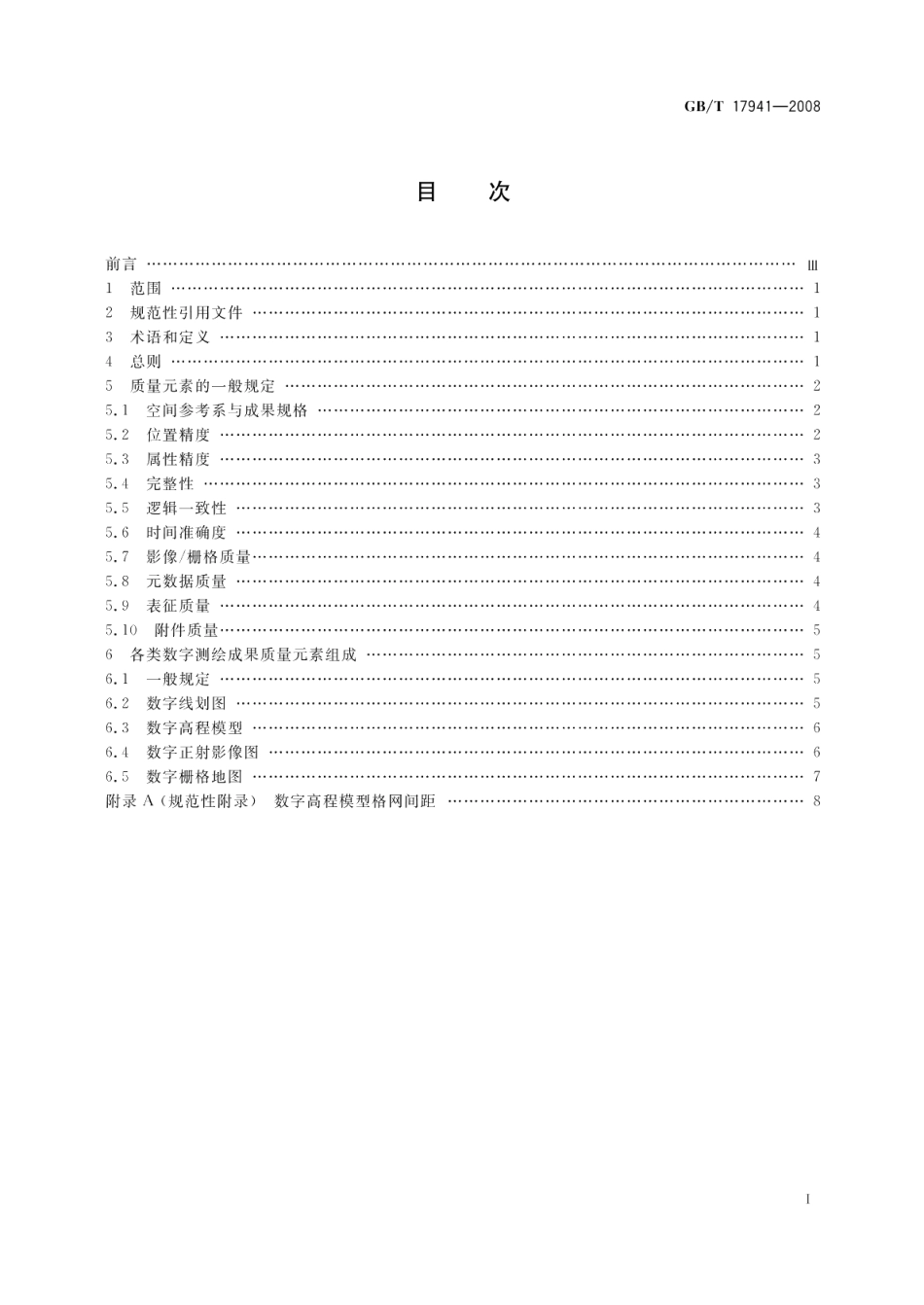

GB/T17941-2008目次前言】范围12规范性引用文件13术语和定义14总则15质量元素的一般规定25.1空间参考系与成果规格25.2位置精度25.3属性精度35.4完整性35.5逻辑一致性5.6时间准确度5.7影像/栅格质量45.8元数据质量5.9表征质量5.10附件质量56各类数字测绘成果质量元素组成56.1一般规定56.2数字线划图.56.3数字高程模型66.4数字正射影像图6.5数字栅格地图7附录A(规范性附录)数字高程模型格网间距8GB/T17941-2008表1（续）质量元素质量子元素描述平面精度平面坐标值与真值的接近程度位置精度高程精度高程值或高程属性与真值的接近程度属性项完整性属性项完整、顺序正确，数据类型及小数位正确属性精度分类正确性要素分类的正确一致程度属性正确性要素属性的正确程度数据层的完整性含有多余的数据层或缺少数据层完整性数据层内部文件的完整性包括空间数据文件与属性数据文件，无多余或遗漏要素完整性含有多余要素或缺少应包含的要素概念一致性对概念模式规则的遵循程度逻辑一致性格式一致性物理存储结构、格式的符合程度拓扑一致性对拓扑关系反映的准确程度数据更新数据更新的时间时间准确度数据采集数据采集的时间影像分辨率影像的分辨率影像/栅格质量格网参数格网参数的正确性影像特性影像特性与要求的符合程度儿何表达对儿何形态反映的准确程度地理表达对要素地理形态反映的准确程度表征质量符号正确性符号使用的正确性注记正确性注记使用的正确性图廓整饰准确性图面整饰的正确性元数据完整性元数据的完整程度元数据质量元数据准确性元数据的准确程度图历簿质量图历簿的完整性和准确性附件质量附属文档质量各类附属文档的完整性5质量元素的一般规定5.1空间参考系与成果规格数字测绘成果采用的坐标系统、高程及深度基准、地图投影及投影参数正确，地图分幅与编号符合GB/T13989或相应比例尺地形图测图规范的规定。国家基本比例尺地图的数字线划图、数字栅格地图规格见GB/T18315,数字高程模型、数字影像图图廓外展范围符合相应比例尺成果（产品）规范的规定。5.2位置精度5.2.1平面精度数字测绘成果的平面精度要求如下：)地图的内图廓点、公里格网或经纬网交点、控制点等的坐标值符合理论值和已测坐标值。影像数据其图廓角点、公里网线交点、图廓与公里网线交点等处像素的偏移符合相应比例尺测图规范的规定。
