抽水蓄能电站厂用电继电保护整定计算导则 GBT 32576-2016.pdf

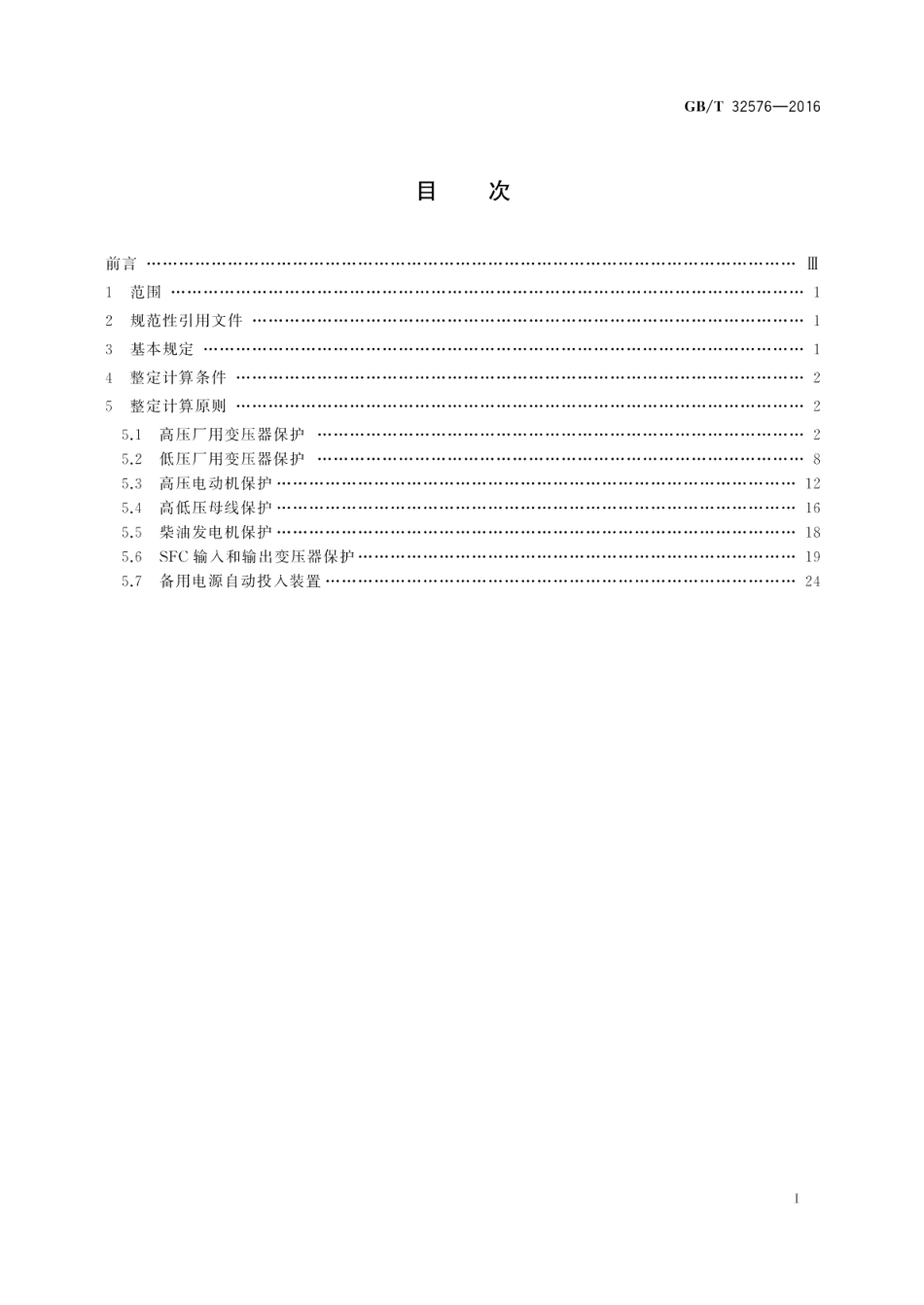

GB/T32576-2016目次前言1范围2规范性引用文件3基本规定4整定计算条件5整定计算原则。25.1高压用变压器保护25.2低压厂用变压器保护5.3高压电动机保护125.4高低压母线保护165.5柴油发电机保护185.6SFC输入和输出变压器保护195.7备用电源自动投入装置24GB/T32576-20164整定计算条件整定计算条件如下所示：a)全厂主接线图；b)高、低压厂用电系统接线图：c)系统阻抗：d)厂用电系统的运行方式说明；)发电电动机、主变压器、高压厂用变压器、低压厂用变压器、SFC输入和输出变压器、限流电抗器、柴油发电机、高压电动机、低压电动机等的电气参数：)保护用电流、电压互感器的型号、变比、准确级等参数：g)继电保护的配置及相应原理图；h)继电保护及安全自动装置的说明书：)高、低压电动机的起动方式及运行特性：)整定计算需要的其他资料。5整定计算原则5.1高压厂用变压器保护5.1.1比率制动式纵差保护5.1.1.1整定原则比率制动式纵差保护整定应满足：)最小动作电流按躲过高压厂用变压器正常运行时可能出现的最大不平衡电流整定；b)起始制动电流应结合纵差保护动作特性进行整定；)制动特性斜率按区外短路故障最大穿越性短路电流作用下可靠不误动整定：d)二次谐波制动百分比按高压厂用变压器最大励磁涌流纵差保护不误动整定；)差动速断保护按躲过高压厂用变压器最大励磁涌流和区外三相短路最大不平衡电流整定：)纵差保护的灵敏系数按最小运行方式下纵差保护区内高压厂用变压器低压引出线上两相短路校验：g)差动速断保护的灵敏系数按正常运行方式下保护安装处电源侧两相短路校验。5.1.1.2动作特性参数的整定图1所示为高压厂用变压器纵差保护动作特性，动作特性上方为动作区、下方为制动区（也称不动作区)。2
