承压用复合无缝钢管 GBT 28883-2012.pdf

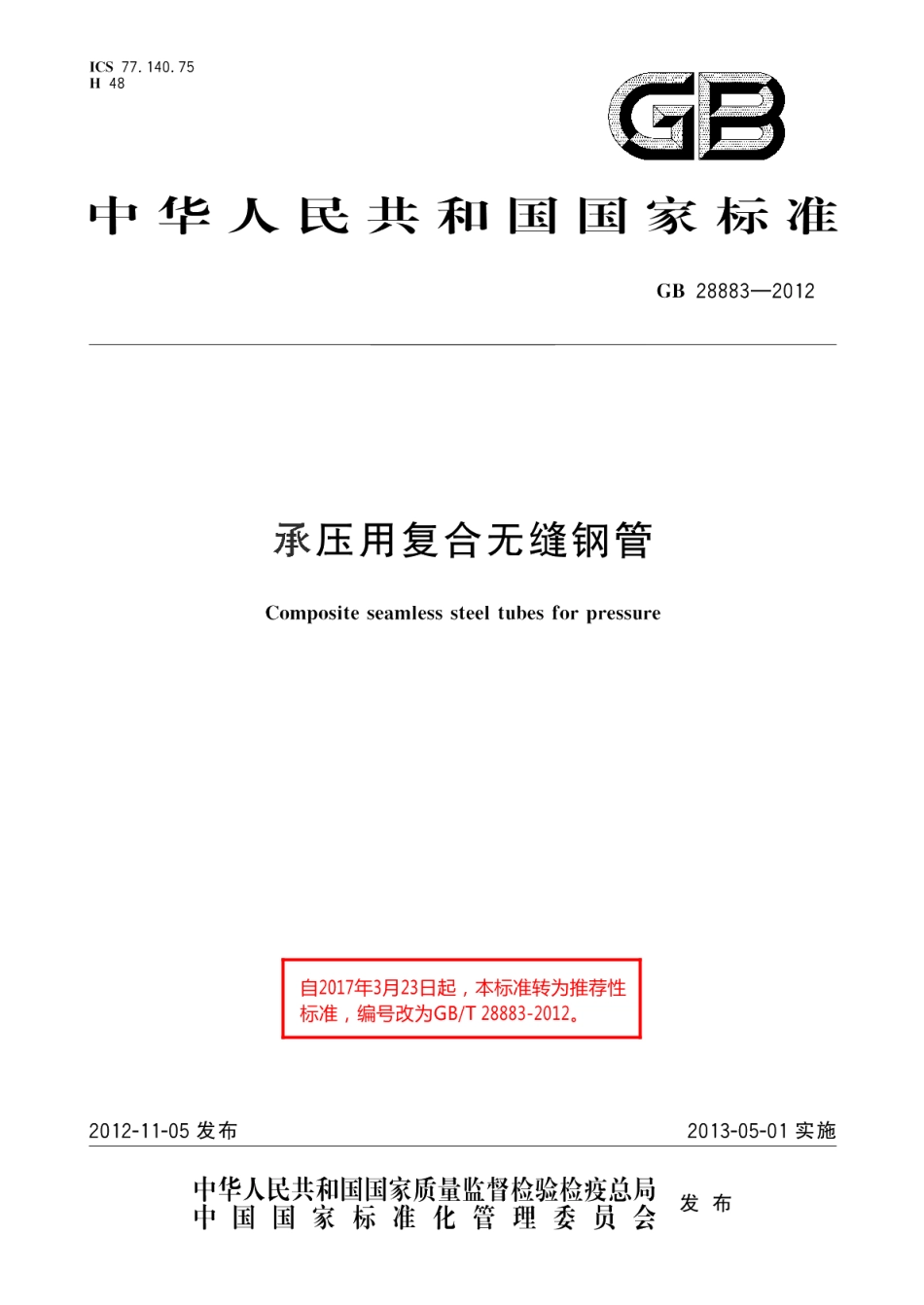

ICS77.140.75H48GB中华人民共和国国家标准GB28883-2012承压用复合无缝钢管Composite seamless steel tubes for pressure自2017年3月23日起，本标准转为推荐性标准，编号改为GBT28883-2012。2012-11-05发布2013-05-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB28883-2012C)钢的牌号（外层金属牌号十内层金属牌号）：d)订购的数量（总重量或总长度）：e)尺寸规格【外径公称壁厚（外层厚度十内层厚度），单位为毫米，mm】:)特殊要求。5尺寸、外形及重量5.1外径和壁厚5.1.1钢管应按公称外径和公称壁厚（外层厚度十内层厚度）交货。根据需方要求，经供需双方协商，钢管可按公称外径和最小壁厚（外层厚度+内层厚度）、公称内径()和公称壁厚或其他尺寸规格方式交货。5.1.2钢管的公称外径和壁厚应符合GB/T17395的规定。根据需方要求，经供需双方协商.可供应GB/T17395规定以外尺寸的钢管。当钢管按公称内径和公称壁厚交货时，其尺寸规格由供需双方协商确定。注：无特殊说明时，本标准所述壁厚(S)包括公称壁厚和最小壁厚，所述外径(D)包括公称外径和计算外径。5.1.3钢管按公称外径和公称壁厚交货时，其公称外径和公称壁厚的允许偏差应符合表1的规定。钢管按公称外径和最小壁厚交货时，其公称外径的允许偏差应符合表1的规定，壁厚的允许偏差为+28%5.钢管按公称内径和公称壁厚交货时，其公称内径的允许偏差为士1%，公称壁厚的允许偏差应符合表1的规定。钢管的公称基层厚度(S,)应为公称壁厚的50%一90%，公称复层厚度(S2)应为公称壁厚的10%一50%。根据需方要求，经供需双方协商，可供应规定以外尺寸允许偏差的钢管。表1复合无缝钢管公称外径和公称壁厚允许偏差单位为毫米分类代号制造方式钢管尺寸允许偏差800.40S350.75%D热轧外径(D)80-325S351%DW-H(挤压)325士1%D钢管公称壁厚(S)或基层厚度(S,)将.5%S或将5%5，-10公称复层厚度(S:)-10%.S800.3080-2190.75%D公称外径(D)S350.75%D219325冷轧（拔）】S35士1%DW-C钢管3251%D公称壁厚(S)或公称基层厚度S30.30(S,)S3士10%S或士10%S,公称复层厚度(S,)-10%S其他制造方式生产的复合管，其尺寸允许偏差由供需双方协商确定。3
