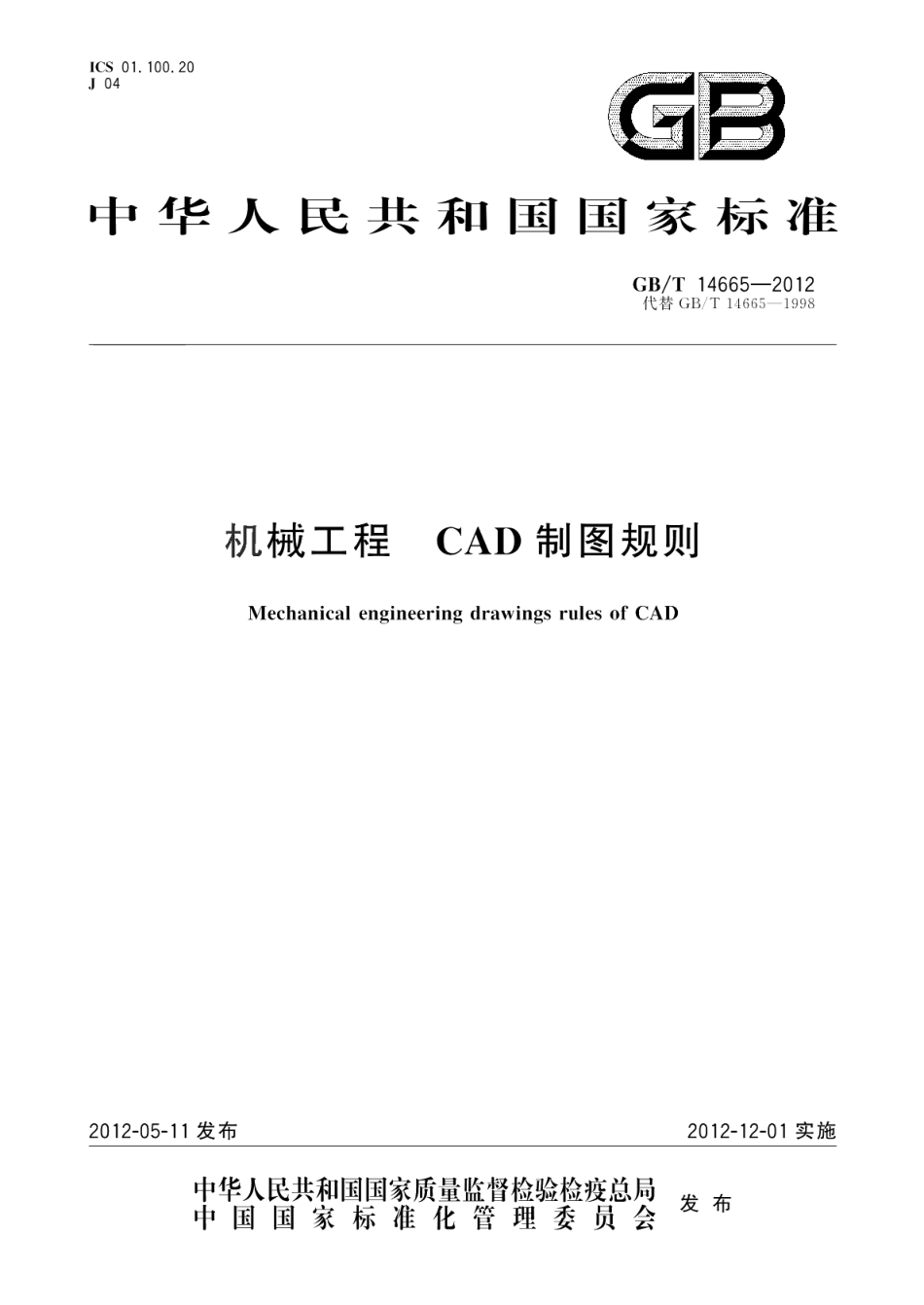

机械工程CAD制图规则 GBT 14665-2012.pdf

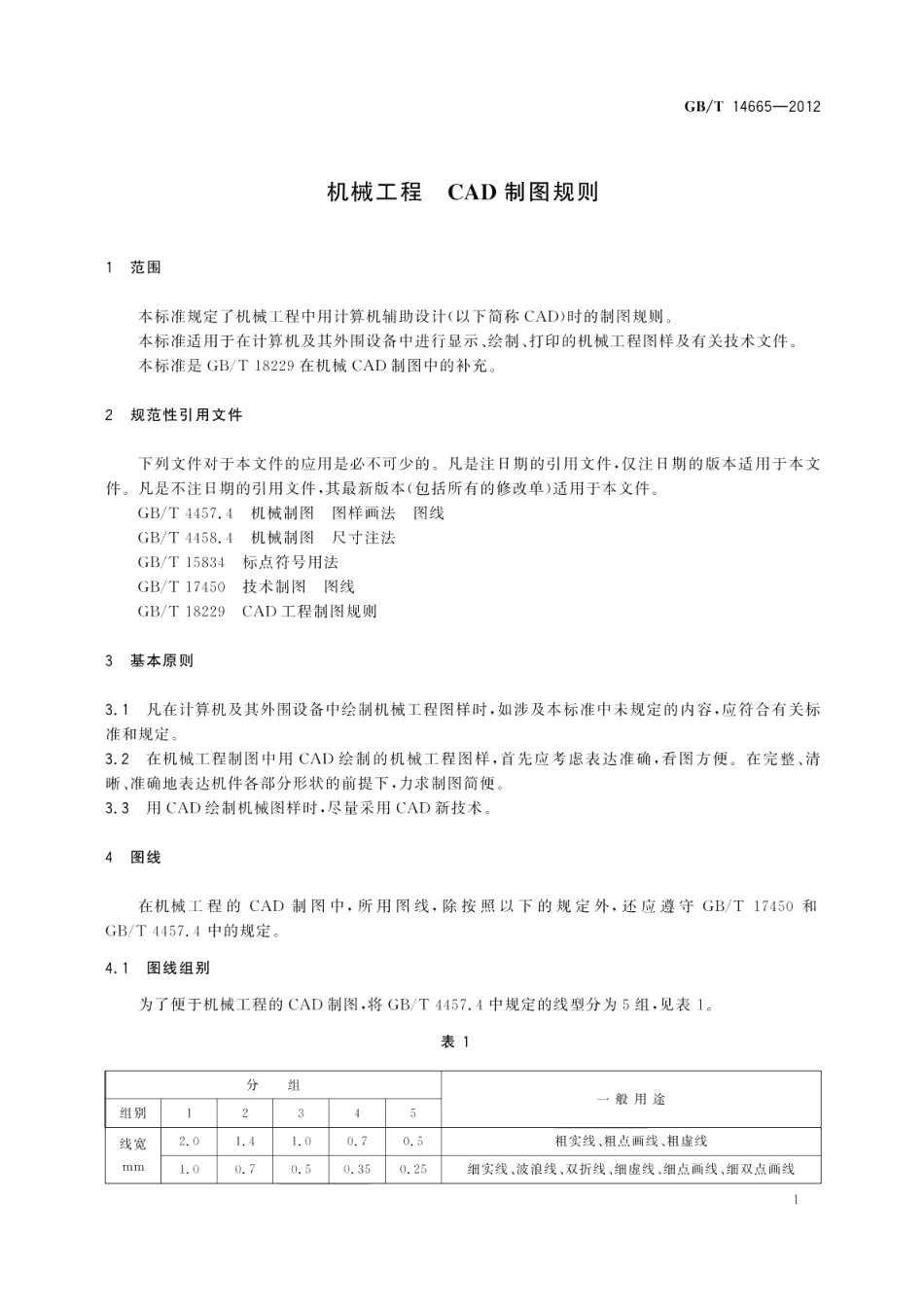

GB/T14665-2012前言本标准按照GB/T1.1一2009给出的规则起草。本标准代替GB/T14665一1998机械工程CAD制图规则。本标准与GB/T14665一1998相比主要技术变化如下：增加了前言；规范性引用文件中删除了GB/T13362.4一1992、GB/T13362.5一1992，增加了GB/T4457.4、GB/T15834、GB/T18229:一修改了表1中“一般用途”的说明，将“粗实线、粗点画线”改为“粗实线、粗点画线、粗虚线”，“细实线、被浪线、双折线、虚线、细点画线、双点画线”改为“细实线、波浪线、双折线、细虚线、细点画线、细双点画线”；修改了图线在屏幕上的显示颜色（见表2）：修改数字、字母“以斜体输出”为“以正体输出”（见5.1、5.3）；修改了表3中汉字在图幅A0、A1下的高度“5”改为“7”，汉字在图幅A2、A3、A4下的高度“3.5”改为“5”；增加了一种尺寸线的终端形式-圆点（见图12）：修改了6.1的内容为“在图样中一般按实心箭头、开口箭头、空心箭头、斜线、圆点的顺序选用。”；修改了表6中“08”的描述和图例，将“尺寸线，投影连线，尺寸终端与符号细实线”改为“尺寸线，投影连线，尺寸终端与符号细实线，尺寸和公差”；修改了表6中“09”的描述，将“参考圆，包括引出线和终端（如箭头）”改为“参考圆，包括引出线及其终端（如箭头）”。本标准由全国技术产品文件标准化技术委员会(SAC/TC146)提出并归口。本标准起草单位：中机生产力促进中心、安徽宝龙环保科技有限公司、波顿（合肥）传动有限公司、万向钱潮股份有限公司、大连海事大学、陕西省产品质量监督检验所。本标准主要起草人：杨东拜、胡峰、薛明、邱宝象、邹玉堂、王兵部、朴光宇、韩震宇、舒伟才。本标准所代替标准的历次版本发布情况为：-GB/T14665-1993、GB/T14665-1998.GB/T14665-20124.2图线的结构4.2.1双折线4.2.1.1双折线的尺寸和表示见图1、图2、图3。30图1图2图32
