2023年建筑行业宿迁黄河桥施工组织设计方案.docx

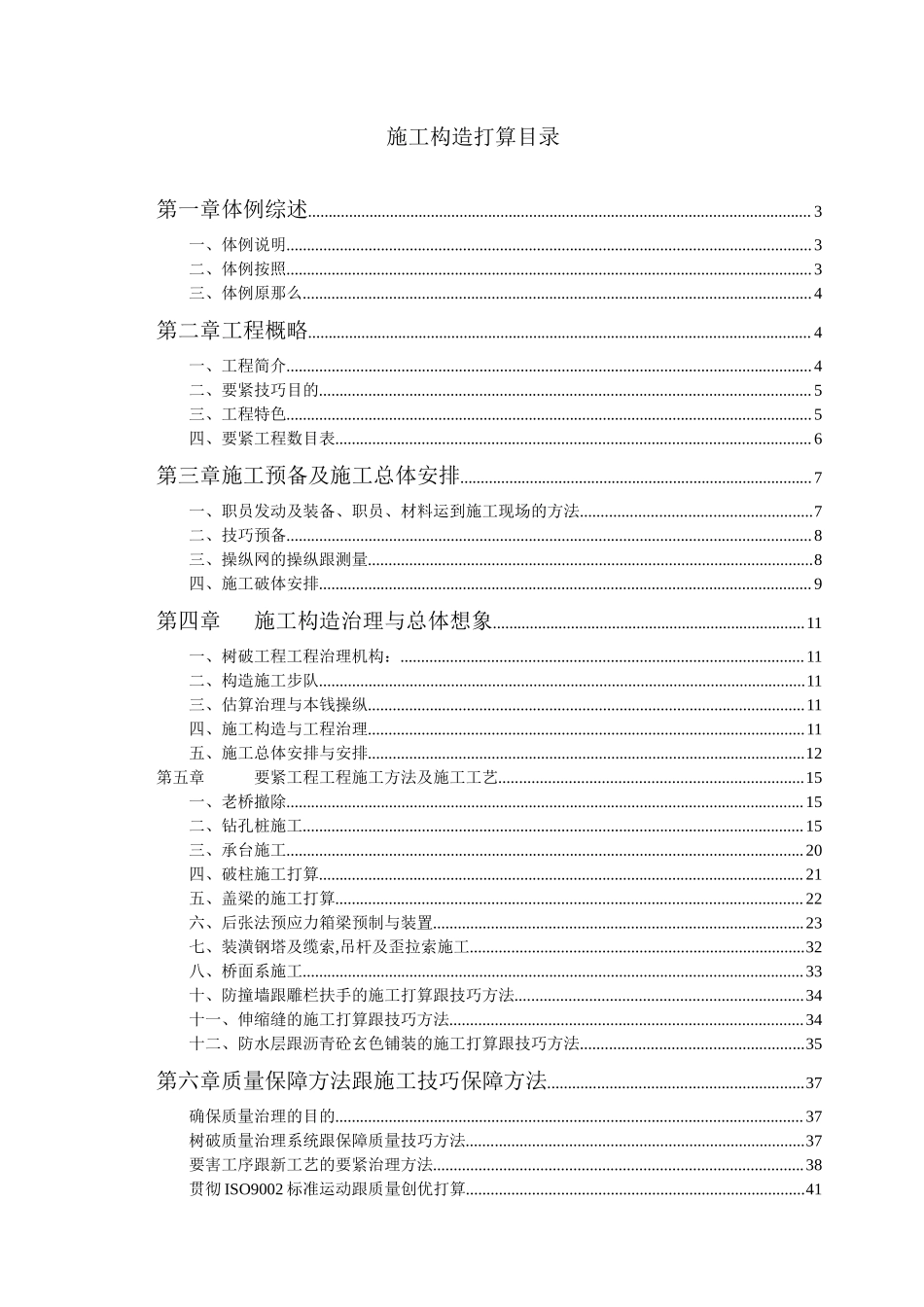

施工构造打算目录 第一章体例综述 3 一、体例说明 3 二、体例按照 3 三、体例原那么 4 第二章工程概略 4 一、工程简介 4 二、要紧技巧目的 5 三、工程特色 5 四、要紧工程数目表 6 第三章施工预备及施工总体安排 7 一、职员发动及装备、职员、材料运到施工现场的方法 7 二、技巧预备 8 三、操纵网的操纵跟测量 8 四、施工破体安排 9 第四章 施工构造治理与总体想象 11 一、树破工程工程治理机构： 11 二、构造施工步队 11 三、估算治理与本钱操纵 11 四、施工构造与工程治理 11 五、施工总体安排与安排 12 第五章 要紧工程工程施工方法及施工工艺 15 一、老桥撤除 15 二、钻孔桩施工 15 三、承台施工 20 四、破柱施工打算 21 五、盖梁的施工打算 22 六、后张法预应力箱梁预制与装置 23 七、装潢钢塔及缆索,吊杆及歪拉索施工 32 八、桥面系施工 33 十、防撞墙跟雕栏扶手的施工打算跟技巧方法 34 十一、伸缩缝的施工打算跟技巧方法 34 十二、防水层跟沥青砼玄色铺装的施工打算跟技巧方法 35 第六章质量保障方法跟施工技巧保障方法 37 确保质量治理的目的 37 树破质量治理系统跟保障质量技巧方法 37 要害工序跟新工艺的要紧治理方法 38 贯彻ISO9002标准运动跟质量创优打算 41 技巧保障方法 49 第七章施工进度打算及工期保障方法 52 一、工期目的 52 二、工程进度打算体例说明 52 三、施工总进度打算图〔见附图〕 52 四、保障工期方法 52 第八章、浪费本钱跟时节性施工方法 55 浪费本钱方法 55 旱季及汛期施工方法 56 冬季施工方法 57 第九章 平安消费，文化施工及其余等方法 58 保障平安消费方法 58 创破文化工地点法 61 治安消防方法 62 综合治理方法 63 工地卫生方法 66 公用管线保护方法 67 附件1：桩机施工打算 附件2：3#墩根底施工流程图 附件3：水中墩施工平台表现图 附件4：破柱模板结实表现图 附件5：栈桥施工次序图 附件6：梁场安排图 附件7：龙门吊架梁打算图 第十章 附图表 表1拟投入的要紧施工机器装备表 表2苏息力打算表 表3施工进度打算表 表4施工总破体图 表5临时用地表 一施工构造打算 第一章体例综述 一、体例说明 本施工构造打算是按照现在业主供应的宿迁市古黄河桥2#桥招标文件，宿迁市废黄河桥2#桥施工图纸，招标答疑弥补文件，以及结合实地现场踏勘后停顿构造编写的施工构造打算。现在老桥及地下管线等图纸因故未能详细供应，体例本构造打算暂按平日做法处理，假设我单元中标，详细内容待中标出场后，再按照现场实践情况跟业要紧求停顿响应的变动跟弥补，并停顿细化体例施行性的施工构造打算。 二、体例按照 1、宿迁市古黄河桥2#桥工程招标文件跟答疑弥补文件。 2、宿迁市废黄河桥2#桥施工图纸。 3、现行国家或行业的工程施工及验收技巧标准、市政桥梁工程质量测验评定标准。 4、通过踏勘工地从现场调查、搜罗、征询所猎取的材料。 5、本承包人拥有的科技后果、工法后果、机器机具装备、治理水平、技巧装备以及多年积存的类似工程施工经历。 6、严峻遵守外地当局在情况保护等方面的详细规那么跟恳求，尊敬与保护外地多年来商定俗成的乡规民约跟风土着土偶情。 三、体例原那么 〔二〕严峻遵守招标文件明白的打算标准、施工技巧标准跟质量评定验收标准。 〔三〕保持在捕风捉影的根底上力图技巧进步、科学公正、经济有用的原那么。 〔四〕从头至尾对施工现场施行全员、全过程、全范畴严密监控，保持动态结合、科学治理的原那么。 〔五〕履行工程法治理，通过对劳务、装备、材料、资金、技巧、施工打算跟信息优化处理，实现平安、质量、工期、本钱及社会信誉的预期目的。 第二章工程概略 一、工程简介 宿迁市古黄河2#桥工程施工范畴为K0+125.04~K0+283.36，长度，跨径为30m，本桥采纳桩柱墩台、φ1500、φ1000钻孔灌注桩根底，墩台盖梁均采纳钢筋砼构造。3号墩由于支持装潢钢桥塔的专门受力恳求，采纳钢筋砼承台群桩根底。上部构造采纳一联5×30m装配式局部预应力砼连续箱梁，采纳多箱单独预制，简支装置，现浇连续讨论的先简支后连续的构造系统。 桥面上设装潢钢塔，全桥破面呈Y型独塔自锚式悬索桥跟歪拉桥的混杂系统的独特视觉后果。桥梁横断面安排为：〔人行道、雕栏〕+〔装潢钢塔拉索区，含防撞护栏〕+混杂车道+〔装潢钢塔拉索区，含防撞护栏〕+〔人行道、雕栏〕 二、要紧技巧目的 1、路途品级：都会骨干道 2、车道数：双向四车道 3、打算行车速率：50Km/h 2 5、破体位于直线段，最年夜纵坡2.239% 6、桥面横坡：行车道1.5%人字坡，人行道向内侧单面坡 三、工程特色 1、本工程位于城区市府路上，交通流量年夜，老桥需要撤除、地下管线庞杂、施工恳求高，触及内容特不多。市府路老桥头两侧有电线要迁徙或保护，前期任务比较缓和。 2、施工园地的安排是本工程施工的一难点，安排位置的选择既要满意桥位左近地区社会车辆通行宽度的需要，又要不阻碍本工程的构造跟根底施工，拟将施工园地选择在东侧桥台后路基位置。 3、本工程的根底采纳钻孔灌注桩，合计44根，全部位于河流内，施工难度年夜。钻孔桩穿越亚砂土层、亚粘土层、粘土层及中粗砂，土层呈交错状。由于桩基是后续工程施工的制约要素，必需在短时间内实现，工期比较缓和。 4、装配式局部预应力砼连续箱梁施工是本桥施工的难点，受现场前提的限度，梁板不克不及在现场预制，故开工后就近选择梁场时要充分思索到箱梁的运输及架设。箱梁的架设及简支变连续的系统转换也是本工程施工的要害工序。 5、桥面上设装潢钢塔，揽索、吊杆及歪拉索的施工在上部构造构成全部后停顿，在桥面搭设支架拼装施工，有必定的施工难度。 四、要紧工程数目表 要紧工程数目表 序号 工程 单元 数目 备注 1 钻孔灌注混凝土 m φ=m 2 钻孔灌注混凝土 m φ=m 3 根底混凝土 m3 联络梁、承台 4 下部构造混凝土 m3 墩台身 5 预应力混凝土连续箱梁 m3 6 上部构造混凝土 m3 护栏、桥面 7 钢材加工与制造 t 568.5 8 预应力钢绞线 Kg 81960 9 装潢钢塔 万元 120 10 沥青砼面层 m2 4311 第三章施工预备及施工总体安排 一、职员发动及装备、职员、材料运到施工现场的方法 本承包人中标后，将应用三地利间停顿施工发动，起首由工程部司理召集各科室跟施工队用一地利间停顿治理层的施工发动，其次由各科室担负人跟施工队长用两地利间对其统领范畴的治理职员，施任务业班组长及施工职员停顿施工发动。通过逐级发动任务，力图做到：①施工发动普及率达95%以上；②全部施工职员理解工程根本情况，明晰施工特色及本卷须知，明白施工方法及创优目的，做到心中无数；③进步思维看法，发奋肉体，以饱满的热忱、昂扬的士气上场，做到高终点、高标准、高质量，以实践举动定期、优质、平安地实现施工任务。 按照工程进度安排跟树破单元、监理工程师恳求，职员、物质及装备分期分批进入现场，并按照变更随时加以调剂。 第一批施工职员跟局部先期应用的机器装备，在接到中标告诉书后的五天内进驻现场，施工步队跟机器装备分不从临近的江苏、浙江、上海等工点调入，职员以火车或汽车作为交通东西，机器装备以汽运或水运运至施工现场。首批机器装备有1辆批示车、1台开掘机、1辆载重汽车、1台装载机以及局部测试仪器。出场后要紧任务包含：详细理解、调查施工现场，清算园地，修建临时屋宇，选择材料供应商，操持有关证件手续，搜罗树破单元、监理工程师看法及停顿工程征询。 第二批施工职员及装备在接到中标告诉书后两周内进驻工地，机器装备有4台钻机、2台吊机、2台自卸汽车、2台空压机、2台发电机以及先期开工应装备的别的年夜型机器装备，尽快构陈范围施工才能，要紧任务有修建便道，备足配件，停顿机器装备测试，设破各种施任务业标记，为主体工程开工做好所有预备。 第三批施工职员跟装备按照实践需要在工程片面开展之前实时进入施工现场。 二、技巧预备 第一批施工职员进驻现场后即开始技巧预备任务，技巧预备任务分为内业技巧预备任务跟外业技巧预备任务。 内业技巧预备任务要紧包含：①细心阅读、考核施工图纸，进修施工标准，编写考核讲演；②停顿临时工程打算；③编写施行性施工构造打算及质量打算；④编写各种施工工艺标准、保障方法及要害工序功课指点书；⑤结合工程施工特色，编写技巧治理方法跟施行细那么；⑥备齐需要的参考材料；⑦对施工职员停顿上场前的技巧培训。 外业技巧预备任务要紧包含：①现场详细调查与地质水文踏勘；②③各种工程材料料源的调查与及格性测试剖析并编写试验讲演；④各种仪器装备的测试计量跟测验，并操持计量及格证书，停顿形状标识；⑤构造停顿打算路基横断面复测；⑥施任务业中所触及的各种外部技巧数据搜集。 技巧预备定时间过程分为前、中、后三个阶段，前期打根底，中期搞强化，前期抓完满，技巧预备任务坚决做到：预备工程完全，履行标准精确，内容完满完备，超前打算打算，实时指点交底，重在反省落实。 三、操纵网的操纵跟测量 按照业主供应的操纵点，先对全线操纵点停顿复核闭合。复核的结果报现场监理验收成认，并按照施工需要加密操纵网。为了确保操纵网的牢靠性，将把所有的操纵点都选定在施任务业范畴以外的恰当位置，同时确保各操纵点的通视性精良，契合施工需要，应选在左近的多层屋顶上。操纵点选定后，通过实测跟导线闭合应用平差盘算把全部工程范畴内的操纵点坐标定上去。而后对各需测工程停顿详细盘算并体例盘算表，报监理核验。思索到方桩沉桩施工等阻碍，在施工阶段必需按业要紧求活期复核全部操纵网跟各墩台核心坐标，纵横轴线。如业主无恳求，那么每周复测一次。 四、施工破体安排 施工现场总体打算原那么：打算公正，浪费投资，增加用地，浪费劳力，量体裁衣，因地制宜，便利施工，只管应用既有装备。 按照业主供应的打算破体图，停顿现场踏勘，结合招标文件内容，拟在开工前做好“三通一平〞〔即水通、电通、路通跟园地平坦〕，并按标准化工地恳求搭设好现场办公及生涯效劳装备，施工用消费装备，平安、消防装备跟施工现场别的装备，如围栏、年夜门、旗杆、鼓吹牌以及施工便道等，同时还要接好水源跟电源。现场总破体安排图见附表。 本工程在施工中采纳护栏全封锁，材质下部为50厘米高的砖砌体，上部为彩钢板护栏。 施工用水 按照供应的水质材料，废黄河水对有弱腐化性如契合施工用水标准恳求的，施工现场消费跟生涯用水由都会自来水供应。 施工用电 思索施工机器东西用电跟生涯照明用电等的综合思索，按照公式：P=1.10[K1〔SP1/cosj〕+K2SP2+K3SP3+K4SP4]，开端打算用电顶峰期的日最年夜用电量为250KVA。配电导线的选择待中标后按照机器强度，赞同电流跟赞同电压落停顿盘算断定。另备1台120kw、1台75kw的发电机以供备用。 加工厂 在施工范畴内市府路黄河路口就近设置加工厂，钻孔桩根底、墩台身、纵横梁钢筋以及各种模板均在加工厂加工。 施工现场功课平台 按照老桥及河流近况情况，撤除老桥，废除老桥台后路面构造层，清算现场杂物后0、1、3、5、6号墩台直截了当应用老路基做为施工平台，为不阻碍过水断面，水中2#墩搭设排架停顿钻孔桩功课。 第四章 施工构造治理与总体想象 一、树破工程工程治理机构： 按照本工程量年夜的范围跟特色，中标后随即构造成破工程治理部
