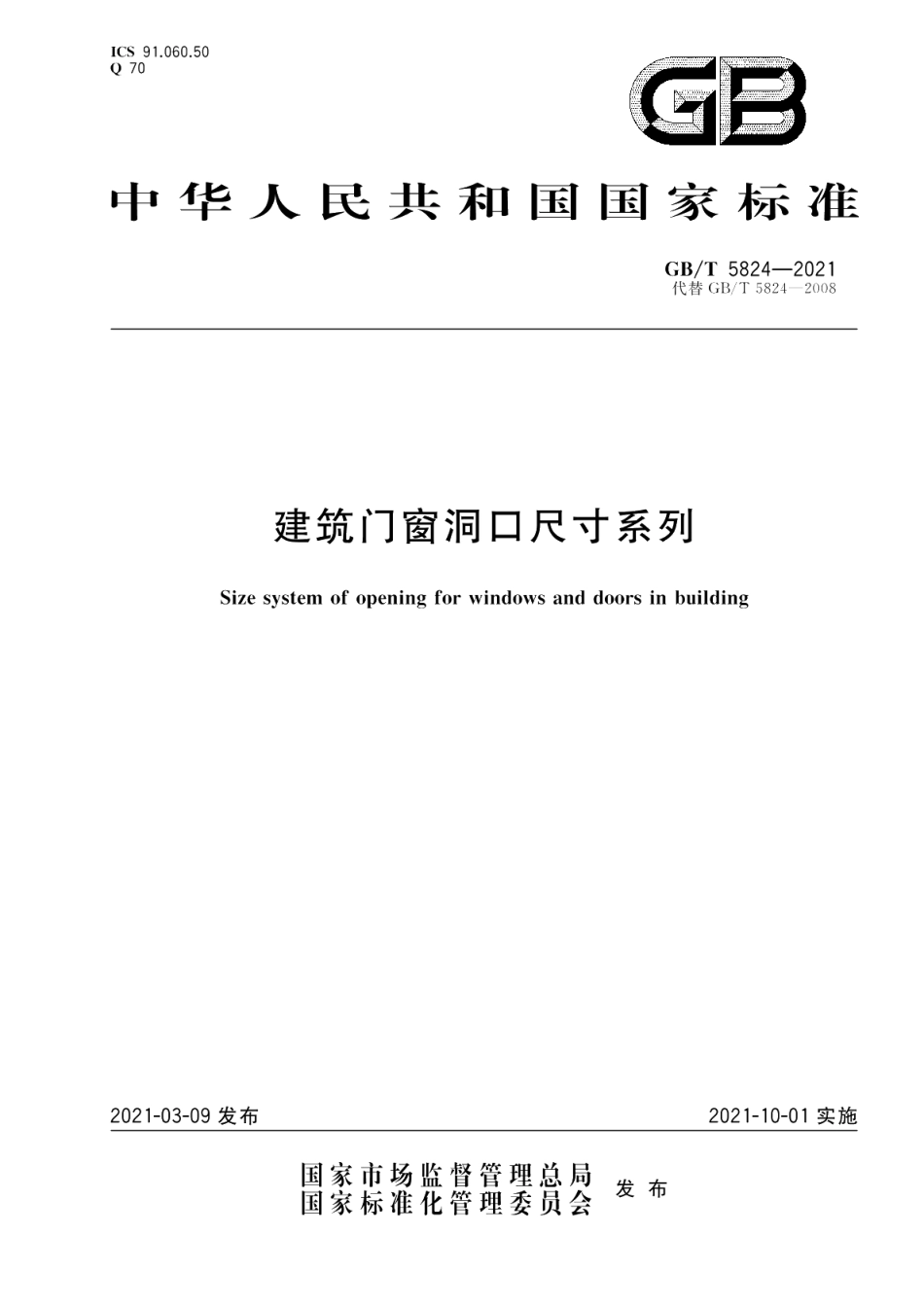

建筑门窗洞口尺寸系列 GBT 5824-2021.pdf

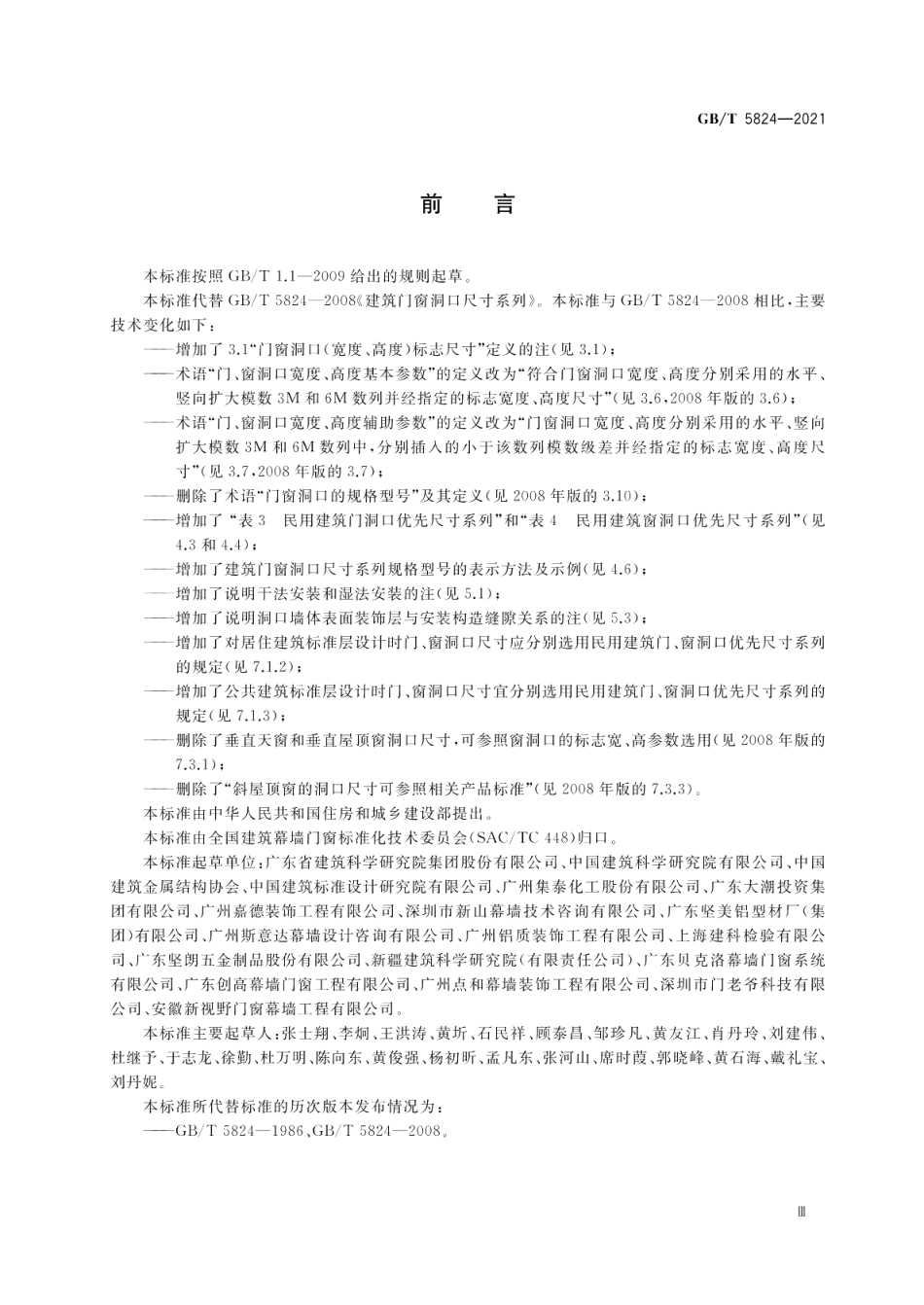

GB/T5824-2021建筑门窗洞口尺寸系列1范围本标准规定了建筑门窗洞口宽度、高度尺寸的术语和定义、尺寸系列及选用要求。本标准适用于工业与民用建筑各类材料内、外墙体的门和窗洞口。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T5823建筑门窗术语GB/T50002建筑模数协调标准3术语和定义GB/T5823和GB/T50002界定的以及下列术语和定义适用于本文件3.1门窗洞口（宽度、高度）标志尺寸coordinating size between opening and frame of windows anddoors(width and height)符合门窗洞口宽、高模数数列的规定，用以标注门窗洞口水平、垂直方向定位线之间的垂直距离，是门窗宽、高构造尺寸与洞口宽、高构造尺寸的协调尺寸，简称门窗洞口标志宽度(B)、标志高度(A)尺寸，单位为毫米。注：门窗洞口标志尺寸是建筑墙体开口部位的名义尺寸，是决定洞口实体和门窗实体制作尺寸所共同依据的公称尺寸3.2门窗洞口宽、高定位线width and height position lines of opening for windows and doors门窗洞口宽、高标志尺寸的位置线，即协调门窗与洞口之间相互位置的基准（见图1、图2）。3.3门窗洞宽、高构造尺寸width and height of structural reveal门窗洞口宽度、高度的设计尺寸，即洞口的净宽(B,)、净高(A,)尺寸。3.4门窗宽、高构造尺寸width and height of windows and doors门窗宽度、高度的设计尺寸，是指门窗外形的宽度(B:)、高度(A)尺寸。3.5门窗洞口尺寸系列size system of opening for windows and doors符合建筑模数数列规定的建筑门窗洞口宽、高的一系列标志尺寸和由它们组成的指定规格。3.6门窗洞口宽度、高度基本参数basic width and height parameter of opening for windows and doors符合门窗洞口宽度，高度分别采用的水平、竖向扩大模数3M和6M数列并经指定的标志宽度、高
