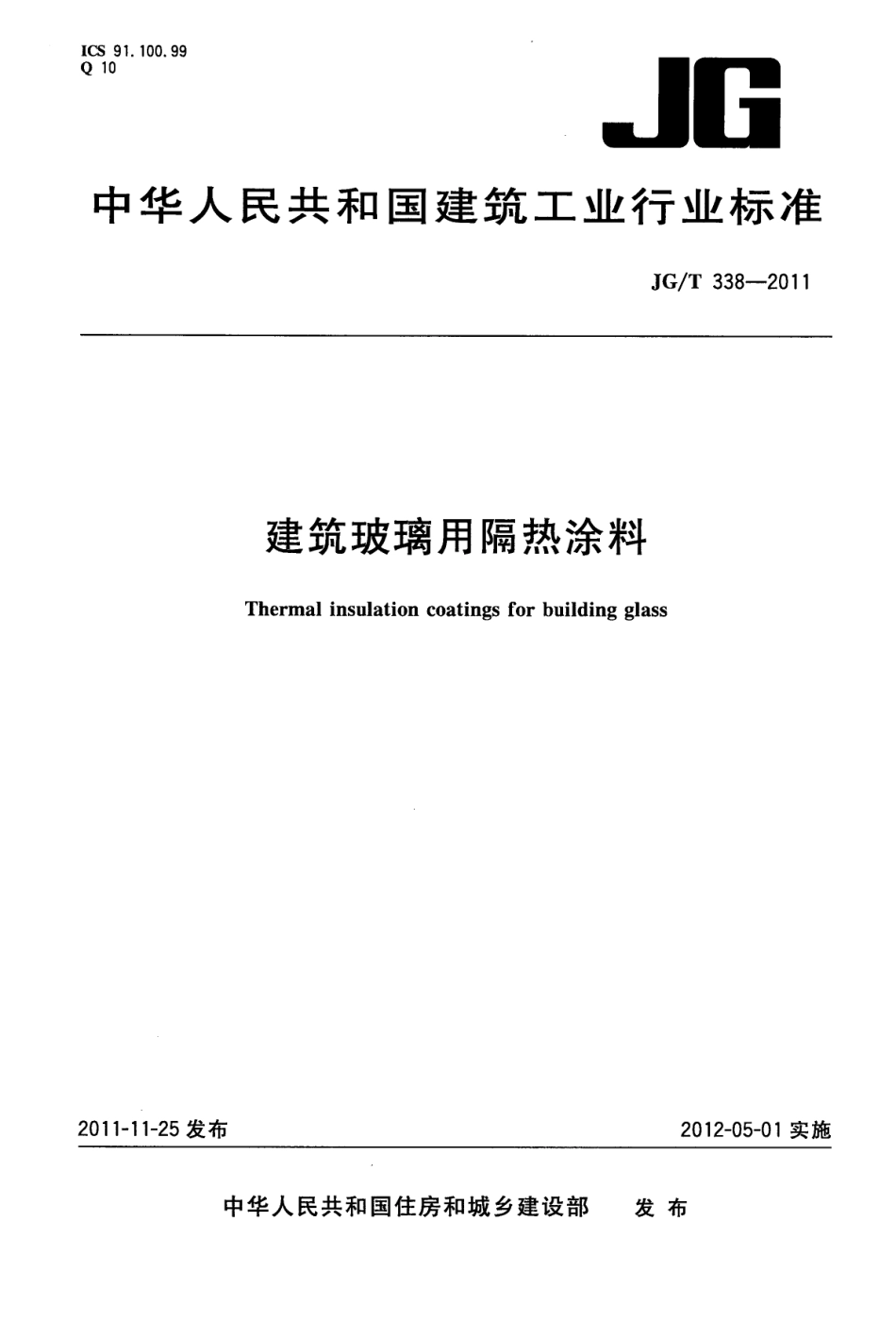

建筑玻璃用隔热涂料 JGT 338-2011.pdf

JG/T338-20113.1建筑玻璃用隔热涂料thermal insulation coatings for building glass在建筑玻璃表面施涂后形成平整透明涂层，具有较高的红外线阻隔效果的涂料。3.2遮蔽系数shading coefficient试样的太阳能总透射比与3mm厚的普通透明平板玻璃的太阳能总透射比（理论值取88.9%）的比值。3.3可见光透射比light transmittance透过透明材料的可见光光通量与投射在其表面上的可见光光通量之比。3.4可见光透射比保持率reservation rate of light transmittance透明材料耐紫外老化试验后的可见光透射比与耐紫外老化试验前的可见光透射比的比值。4分类和标记4.1分类4.1.1按产品的组成属性分为溶剂型和水性两种。4.1.2按遮蔽系数的范围分为I型、型和型。4.2标记按产品名称代号、组成属性、遮蔽系数范围、标准号顺序标记。GRTL-BL-JG/T338-2011遮蔽系数范围：I;；组成属性：S;W名称代号：玻璃隔热涂料4.3标记示例示例1：建筑玻璃用溶剂型隔热涂料，遮蔽系数为I型，标记为：GRTL-BL-SIJG/T338一2011示例2：建筑玻璃用水性隔热涂料，遮蔽系数为型，标记为：GRTL-BL-W-JG/T338-20115要求5.1物理性能产品的物理性能应符合表1的要求。2JG/T338-2011表1物理性能指标序号项目S型W型1容器中状态搅拌后易于混合均匀漆膜外观正常低温稳定性不变质常温干燥型（表干）/h214干燥时间烘烤固化型/h0.5或商定紫外光固化型/s商定附着力（划格法，1mm)/级SI6硬度（划破）3HH耐划伤性300g未划伤100g未划伤8耐水性96h无异常9涂层耐温变性(5次循环)无异常外观240h不起泡、不剥落、无裂纹10耐紫外老化性粉化/级0附着力/级15.2光学性能产品的光学性能应符合表2的要求。表2光学性能指标序号项目I型型型1遮蔽系数0.600.60,0.700.70,0.802可见光透射比/%5060703可见光透射比保持率/%955.3有害物质限量5.3.1溶剂型产品的有害物质限量应符合GB24408的要求。5.3.2水性产品的有害物质限量应符合GB18582的要求。6试验方法6.1试验的一般条件6.1.1试验环境试板的状态调节和试验的温湿度应符合GB/T9278的规定。
