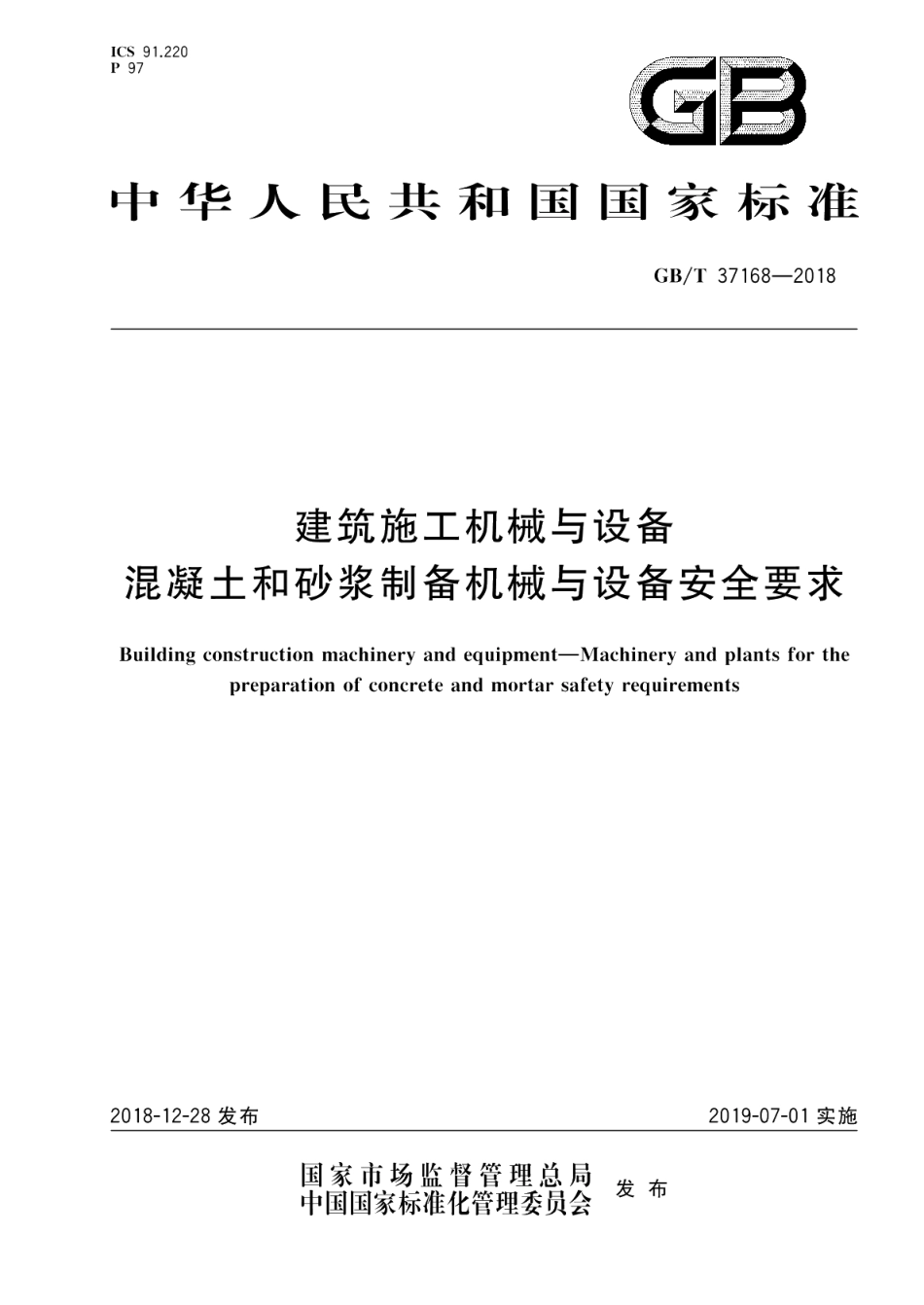

建筑施工机械与设备 混凝土和砂浆制备机械与设备安全要求 GBT 37168-2018.pdf

GB/T37168-20184.1.1.2与压力气体有关的贮气罐、水泥仓、摻合料仓等装置应设置安全阀，其开启压力应不大于该装置的安全设定值。空气压缩机、贮气罐、管路应符合GB/T150的规定。4.1.1.3液压系统应符合GB/T7935的规定，组装后不应有渗漏现象，应设置安全保护装置。4.1.1.4气路、油路的管线应排列整齐，固定安全可靠。4.1.2电气系统4.1.2.1电气设备应满足GB5226.1一2008的要求。4.1.2.2供电电源为中性点直接接地的三相四线制或三相五线制：设备的供电宜用专用电缆引入：计算机控制系统回路应有专线电源，供电电源满足如下要求：额定电压为380V/220V,稳态电压允许0.91.1倍额定电压：额定频率为50Hz,连续工作时允许0.991.01倍额定频率：短时工作时允许0.981.02倍额定频率。4.1.2.3设备的配电盘（箱、柜）应符合GB/T7251.1、GB/T7251.3、GB/T7251.4、GB/T7251.6及GB5226.1一2008中第11章的规定。还应符合以下要求：一监视仪表、主令元件、指示元件应表达准确、清晰。内部元器件应标明代号；在湿热带地区工作时，应符合JB/T834和JB/T8634的规定：动力供配电宜符合三相平衡供电的原则。4.1.2.4各种大型储料仓（骨料、水泥、掺合料等）所设置的料位计，其安装位置应便于维修、安全可靠。料位计与物料接触部分应考虑耐磨和防冲击的措施。4.1.2.5控制系统采用计算机白动控制配料时，应能按设定的程序启动、停止。4.1.2.6设备的低压配电接地形式宜采用TN系统，接地电阻值不应大于42：建筑物内各电气系统宜用同一接地网，接地电阻应满足最小值要求。4.1.2.7设备的计算机控制系统应同时具有信号电路接地、交流电源功能接地和安全保护接地三种接地系统，三种接地系统的接地电阻值均不应大于4，计算机的信号系统，不应采用悬浮接地。4.1.2.8计算机控制系统的三种接地系统宜共用接地网，当采用共用接地方式时，接地电阻应以各接地系统中要求接地电阻最小的接地电阻值为依据，当与防雷接地系统共用时，接地电阻值不应大于1，当计算机接地与防雷接地系统分开时，两接地网的距离不宜小于10m。4.1.2.9经常有人员作业的场所、设备进出料部位，以及可能出现漏料或重大安全事故的场所（如：供料皮带、概率筛、主楼及成品出料口等部位)，宜具有良好的视野或安装视频监控设备，以实时掌握关键部位的运行状态及进出车情况。4.1.2.10如遇停电、供电设备损坏等突发电源切断故障时，生产线上的各种设备和阀门等应保持在安全位置上4.1.3主开关和控制面板4.1.3.1主开关设备应根据GB5226.1一2008中5.3的规定配备主开关，并在设备的以下部件上额外设计符合GB/T18831规定的安全联锁开关，以确保出现意外时的人身安全：联锁开关的最低要求应达到GB/T16855.1中规定的2类级别：搅拌机；烘干滚筒：筛分机：骨料输送设备，如带式输送机、斗式提升机、骨料分料机构：3
