建筑卫生陶瓷用原料粘土 GBT 26742-2011.pdf
蜗牛文库
-高品质阅读，高比例分成-
温馨提示：
1. 部分包含数学公式或PPT动画的文件，查看预览时可能会显示错乱或异常，文件下载后无此问题，请放心下载。
2. 本文档由用户上传，版权归属用户，汇文网负责整理代发布。如果您对本文档版权有争议请及时联系客服。
3. 下载前请仔细阅读文档内容，确认文档内容符合您的需求后进行下载，若出现内容与标题不符可向本站投诉处理。
4. 下载文档时可能由于网络波动等原因无法下载或下载错误，付费完成后未能成功下载的用户请联系客服处理。
网站客服：3074922707
1. 部分包含数学公式或PPT动画的文件，查看预览时可能会显示错乱或异常，文件下载后无此问题，请放心下载。
2. 本文档由用户上传，版权归属用户，汇文网负责整理代发布。如果您对本文档版权有争议请及时联系客服。
3. 下载前请仔细阅读文档内容，确认文档内容符合您的需求后进行下载，若出现内容与标题不符可向本站投诉处理。
4. 下载文档时可能由于网络波动等原因无法下载或下载错误，付费完成后未能成功下载的用户请联系客服处理。
网站客服：3074922707

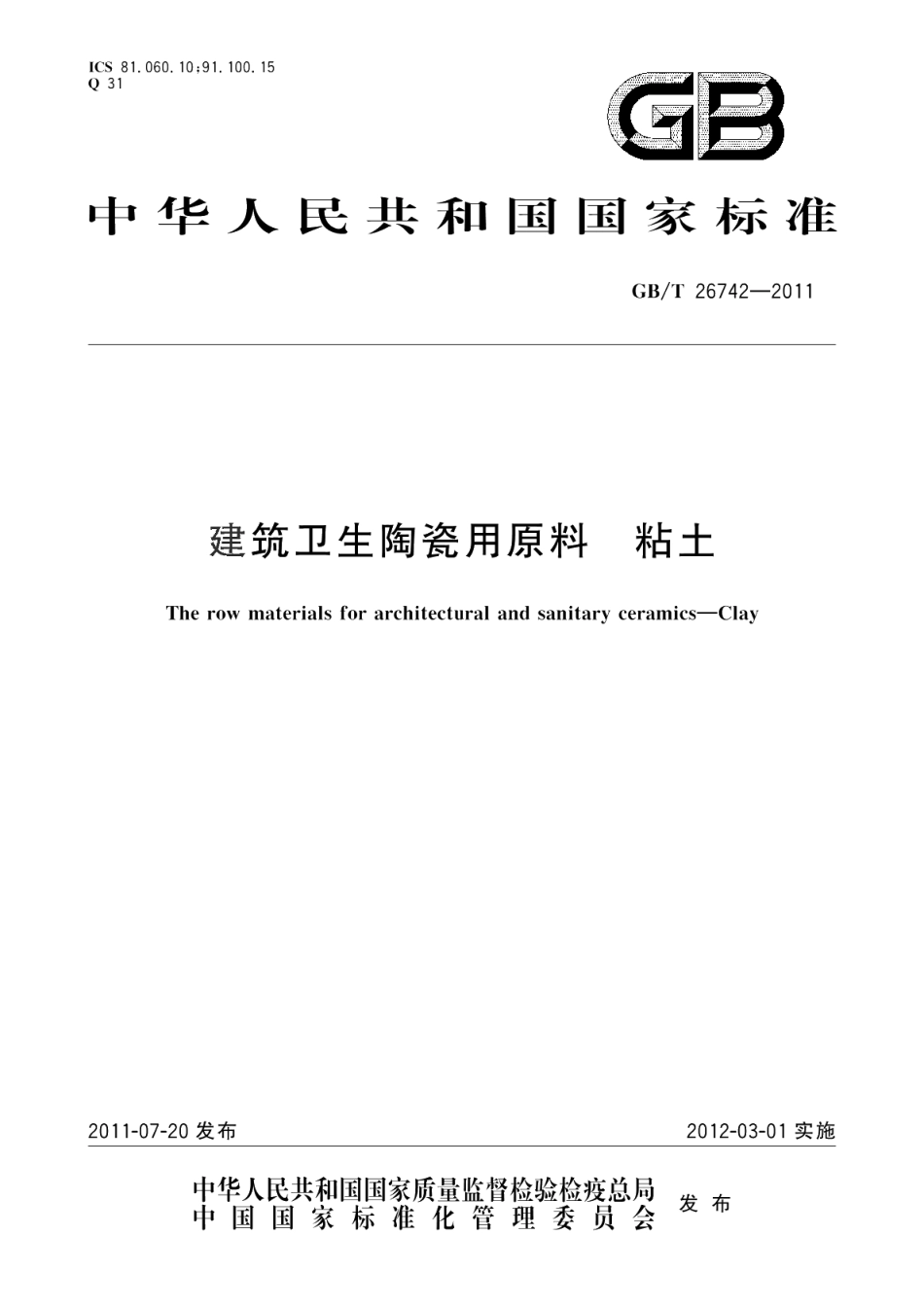

建筑卫生陶瓷用原料
粘土
GBT
26742-2011
建筑
卫生陶瓷
原料
26742
2011

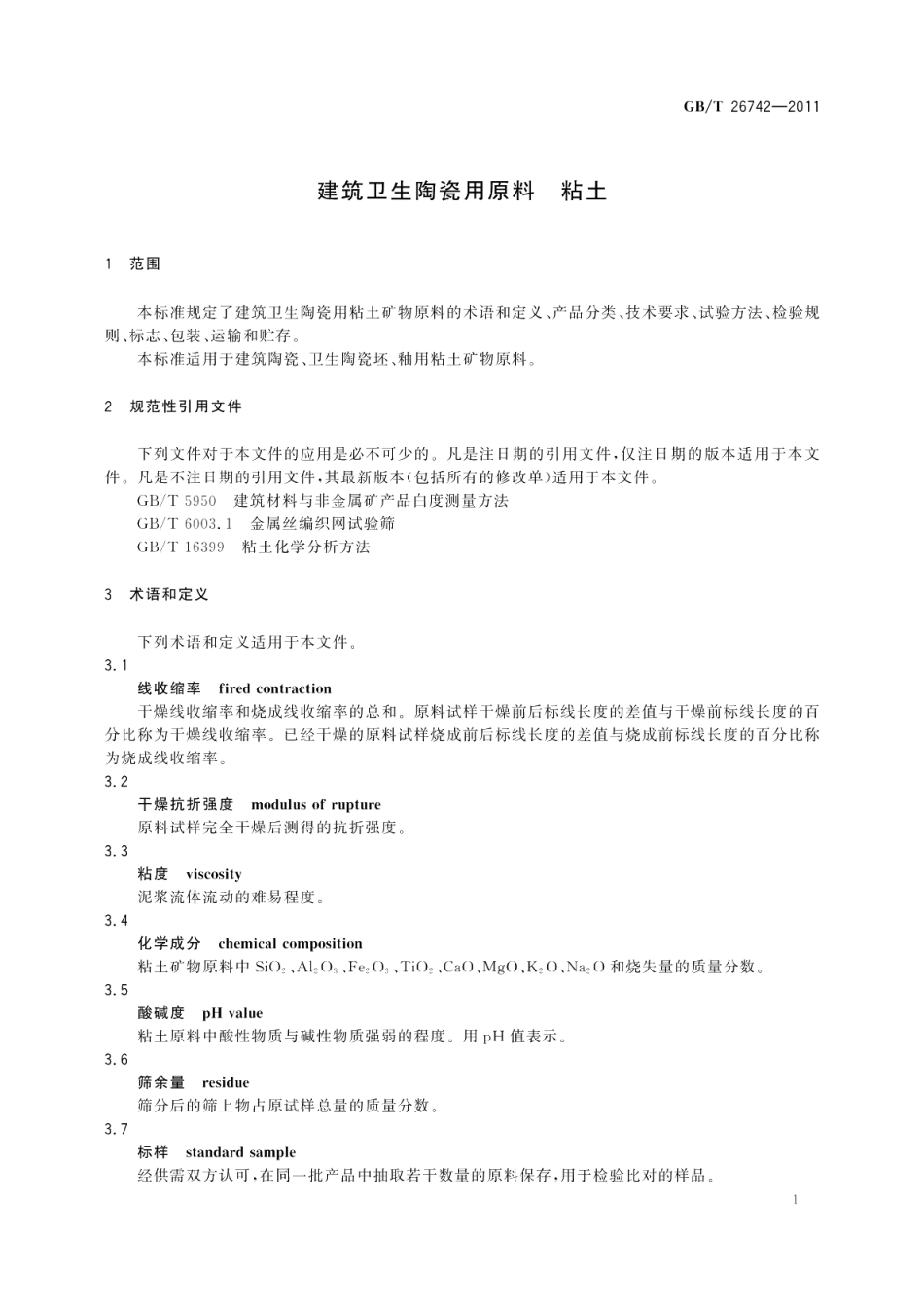

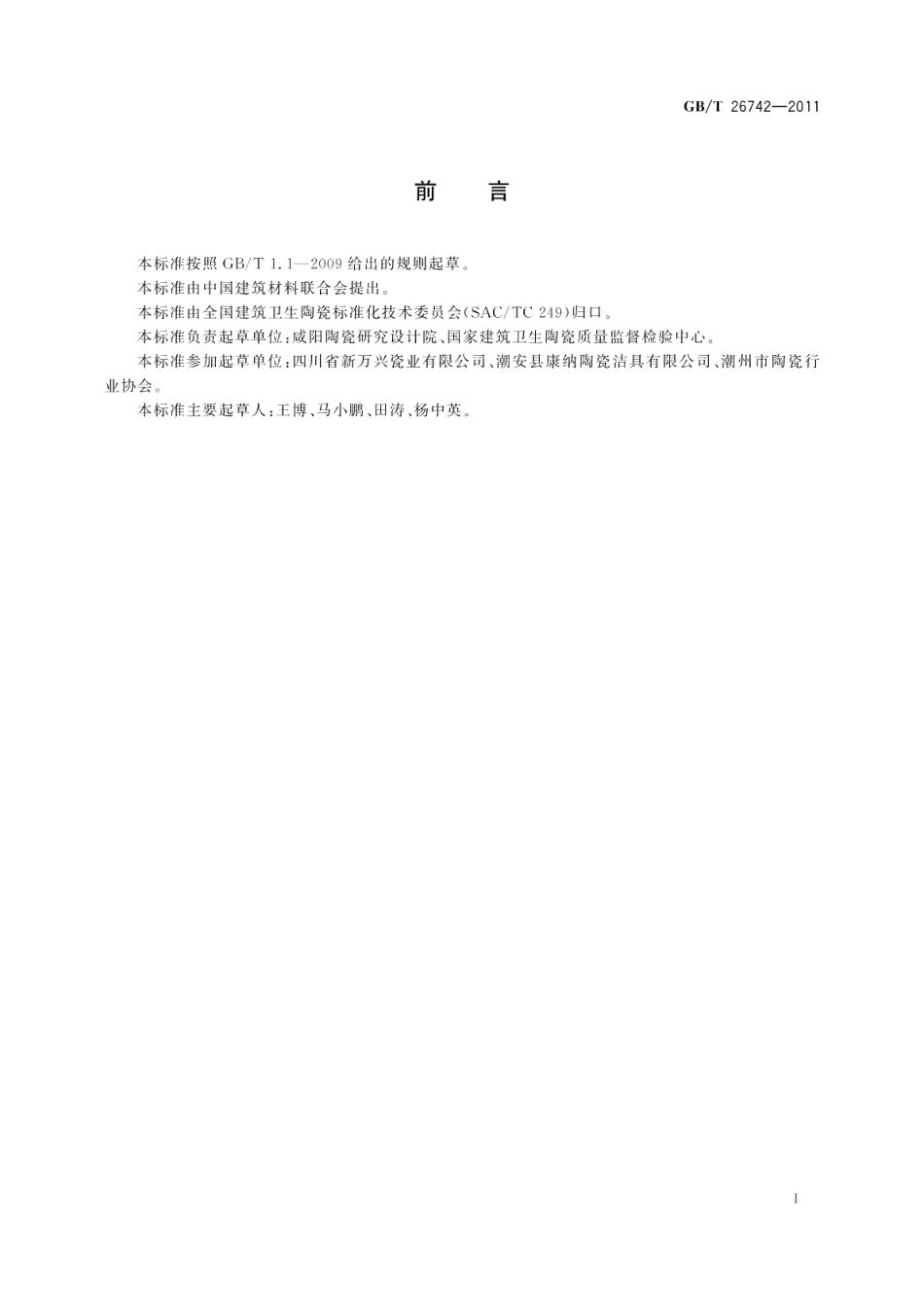

GB/T26742-20115.5干燥抗折强度与标样对比，最大允许绝对误差为土0.2MPa。5.6线收缩率与标样对比，最大允许绝对误差为士0.5%。5.7白度与标样对比，最大允许绝对误差为士2。5.8粘度用涂-4流速杯测定时，为（标样值士2.0）s:用旋转粘度计测定时，为（标样值士标样值5%）dPas。5.9酸碱度各类产品的pH值范围应在5.5一8.0。5.10可塑性指数与标样对比，最大允许绝对误差为士1。6试验方法6.1外观质量用目测方法进行。将样品和标样同时在烘干箱内于105一110烘干2h,取出冷却后，分别平铺在白纸或白瓷片上，在自然光下目测比较。6.2化学成分按照GB/T16399进行。6.3含水率6.3.1仪器设备仪器设备包括：a)样品盘或板：b)恒温干燥箱：c)天平：精度1g,1mg:d)称量瓶：e)干燥器。6.3.2测定步骤6.3.2.1块状试样称取500g1000g试样，精确到2g,放入已称量的样品盘中，将样品盘放入恒温干燥箱于105一110烘3h。取出试样放入干燥器中冷却至室温，称量，以后每烘1h冷却称量一次，直到两3
