小功率电动机的安全要求 GBT 12350-2009.pdf

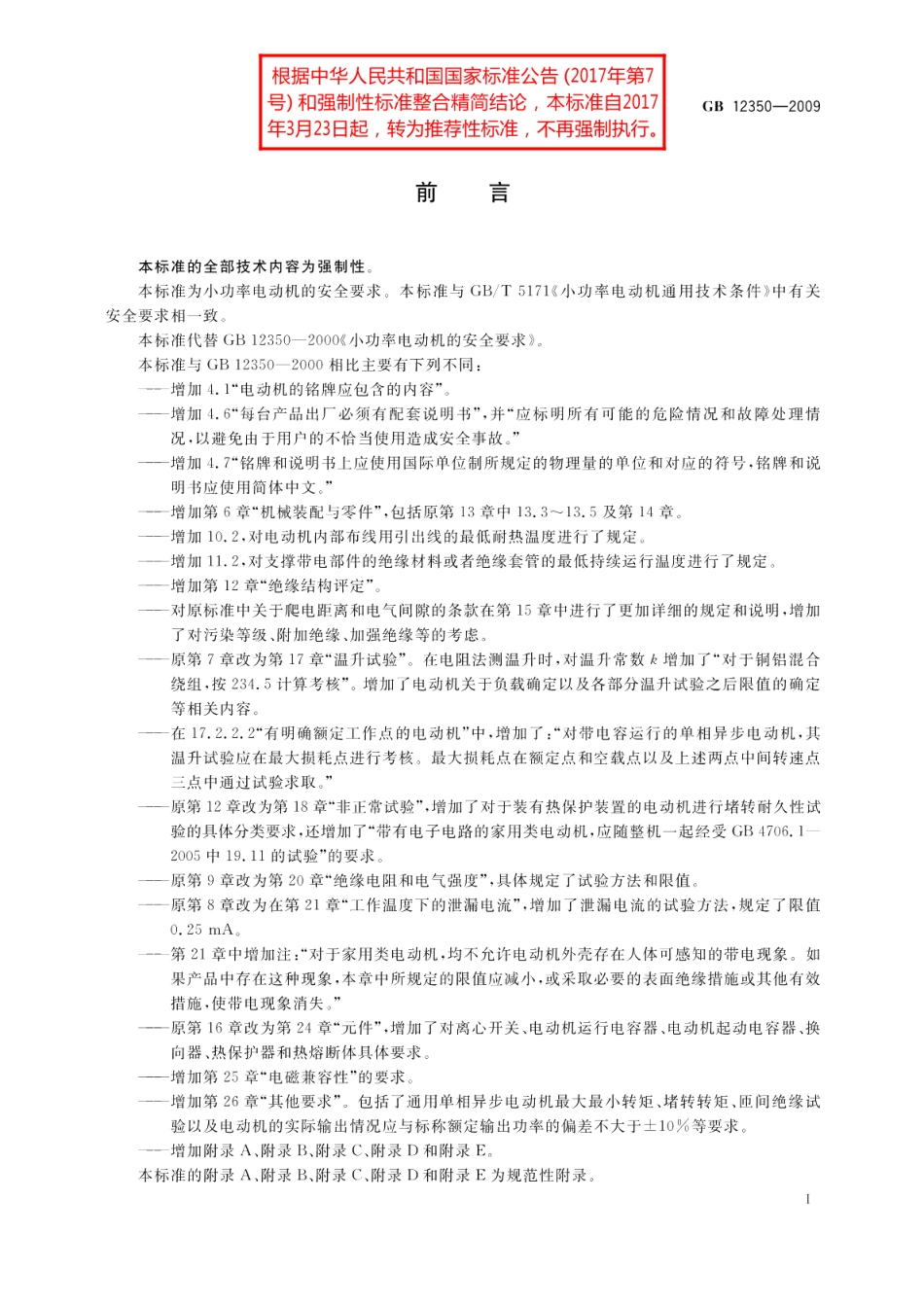

根据中华人民共和国国家标准公告(2017年第7号)和强制性标准整合精简结论，本标准自2017GB12350-2009年3月23日起，转为推荐性标准，不再强制执行。前言本标准的全部技术内容为强制性本标准为小功率电动机的安全要求。本标准与GB/T5171小功率电动机通用技术条件中有关安全要求相一致。本标准代替GB12350一2000小功率电动机的安全要求。本标准与GB12350一2000相比主要有下列不同：增加4.1“电动机的铭牌应包含的内容”。增加4.6“每台产品出厂必须有配套说明书”，并“应标明所有可能的危险情况和故障处理情况，以避免由于用户的不恰当使用造成安全事故。”增加4.7“铭牌和说明书上应使用国际单位制所规定的物理量的单位和对应的符号，铭牌和说明书应使用简体中文。”增加第6章“机械装配与零件”，包括原第13章中13.313.5及第14章。增加10.2，对电动机内部布线用引出线的最低耐热温度进行了规定。增加11.2，对支撑带电部件的绝缘材料或者绝缘套管的最低持续运行温度进行了规定。增加第12章“绝缘结构评定”。对原标准中关于爬电距离和电气间隙的条款在第15章中进行了更加详细的规定和说明，增加了对污染等级、附加绝缘、加强绝缘等的考虑。原第7章改为第17章“温升试验”。在电阻法测温升时，对温升常数k增加了“对于铜铝混合绕组，按234.5计算考核”。增加了电动机关于负载确定以及各部分温升试验之后限值的确定等相关内容。在17.2.2.2“有明确额定工作点的电动机”中，增加了：“对带电容运行的单相异步电动机，其温升试验应在最大损耗点进行考核。最大损耗点在额定点和空载点以及上述两点中间转速点三点中通过试验求取。”原第12章改为第18章“非正常试验”，增加了对于装有热保护装置的电动机进行堵转耐久性试验的具体分类要求，还增加了“带有电子电路的家用类电动机，应随整机一起经受GB4706.12005中19.11的试验”的要求。原第9章改为第20章“绝缘电阻和电气强度”，具体规定了试验方法和限值。原第8章改为在第21章“工作温度下的泄漏电流”，增加了泄漏电流的试验方法，规定了限值0.25mA。第21章中增加注：“对于家用类电动机，均不允许电动机外壳存在人体可感知的带电现象。如果产品中存在这种现象，本章中所规定的限值应减小，或采取必要的表面绝缘措施或其他有效措施，使带电现象消失。”-原第16章改为第24章“元件”，增加了对离心开关、电动机运行电容器、电动机起动电容器、换向器、热保护器和热熔断体具体要求增加第25章“电磁兼容性”的要求。增加第26章“其他要求”。包括了通用单相异步电动机最大最小转矩、堵转转矩、匝间绝缘试验以及电动机的实际输出情况应与标称额定输出功率的偏差不大于士10%等要求。一增加附录A、附录B、附录C、附录D和附录E。本标准的附录A、附录B、附录C、附录D和附录E为规范性附录。GB12350-2009本标准由中国电器工业协会提出。本标准由全国旋转电机标准化技术委员会小功率电机标准化分技术委员会归口。本标准主要起草单位：中国电器科学研究院、开平市三威微电机有限公司、闽东电机（集团）股份有限公司、卧龙电气集团股份有限公司、南京南微电机有限公司、浙江京马电机有限公司、威海恒大电机(集团)有限公司、上海电器科学研究所（集团）有限公司、宝应电器厂、中国质量认证中心、杭州富生电器有限公司、上海出入境检验检疫局、广州微型电机厂有限公司、佛山市南海区九洲普惠风机有限公司、佛山市南海南洋电机电器有限公司、江门市东申大电机有限公司、横店集团联宜电机有限公司、浙江省检验检疫科学技术研究院、江门金羚风扇制造有限公司。本标准主要起草人：吴国平、何湘吉、罗军波、杨昭特、陆小毛、周新根、林棠华、傅培刚、杜荣法、杨继秀、刘猷达、张传甲、洗康、朱春富、倪立新、徐东旭、杨风雷、张运昌、罗妍、唐秀文、李佳成、刘学岭、陈斌、许晓华、王春、赵建江，韩国清、张佩莹。本标准所代替标准的历次版本发布情况为：-GB12350-1990:GB12350-2000.
