建筑制品用粉煤灰 JC 409-1991.pdf

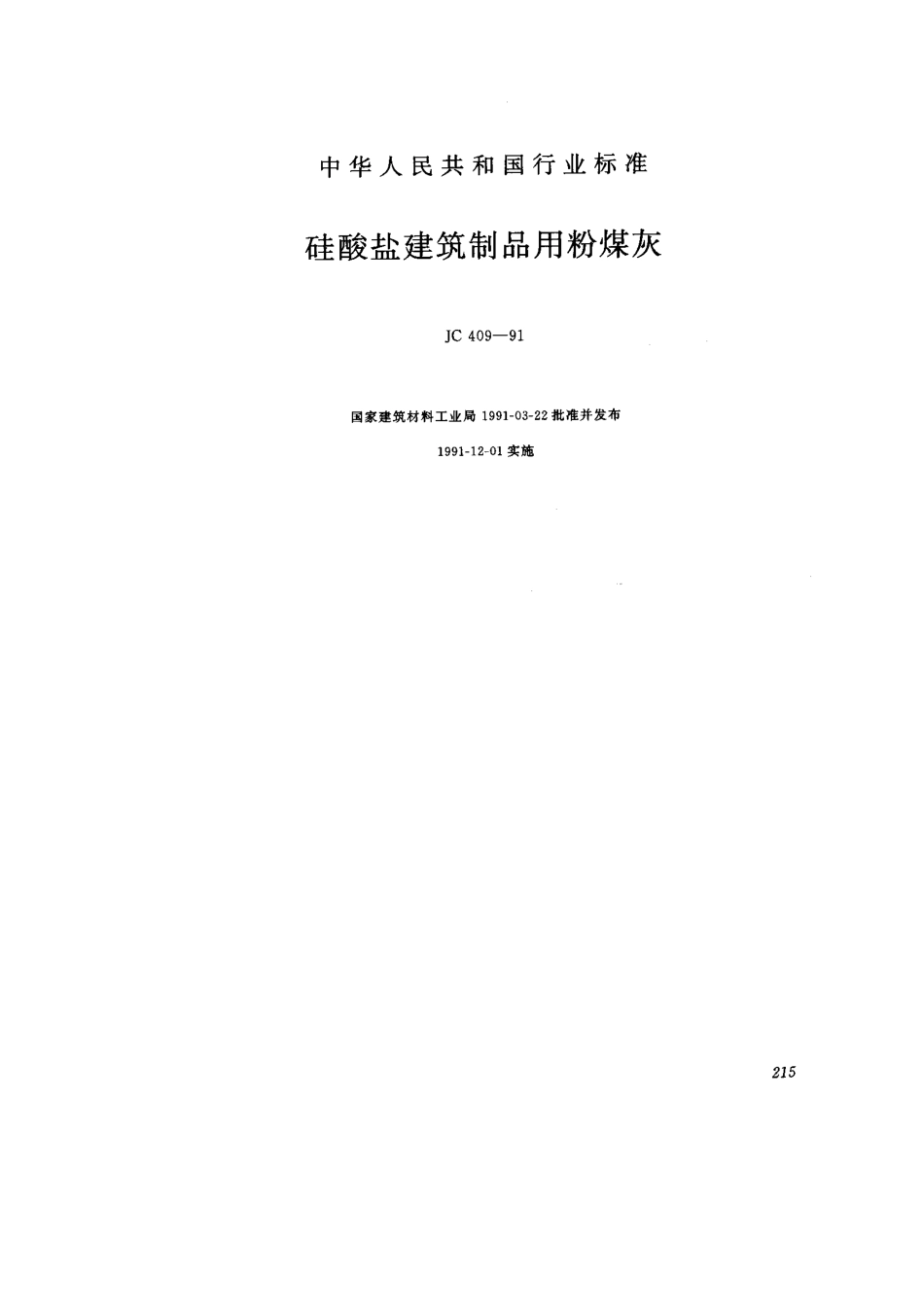

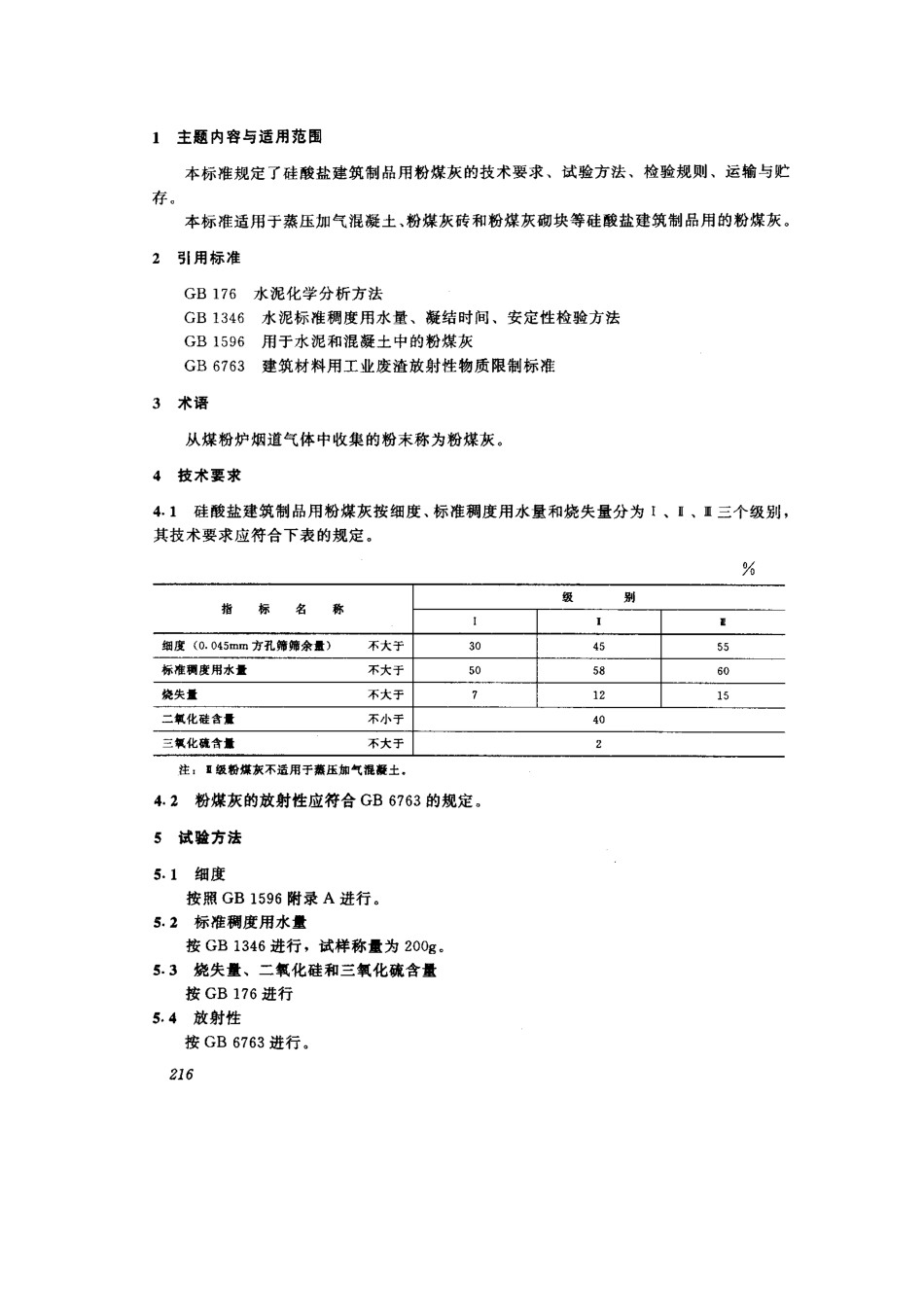

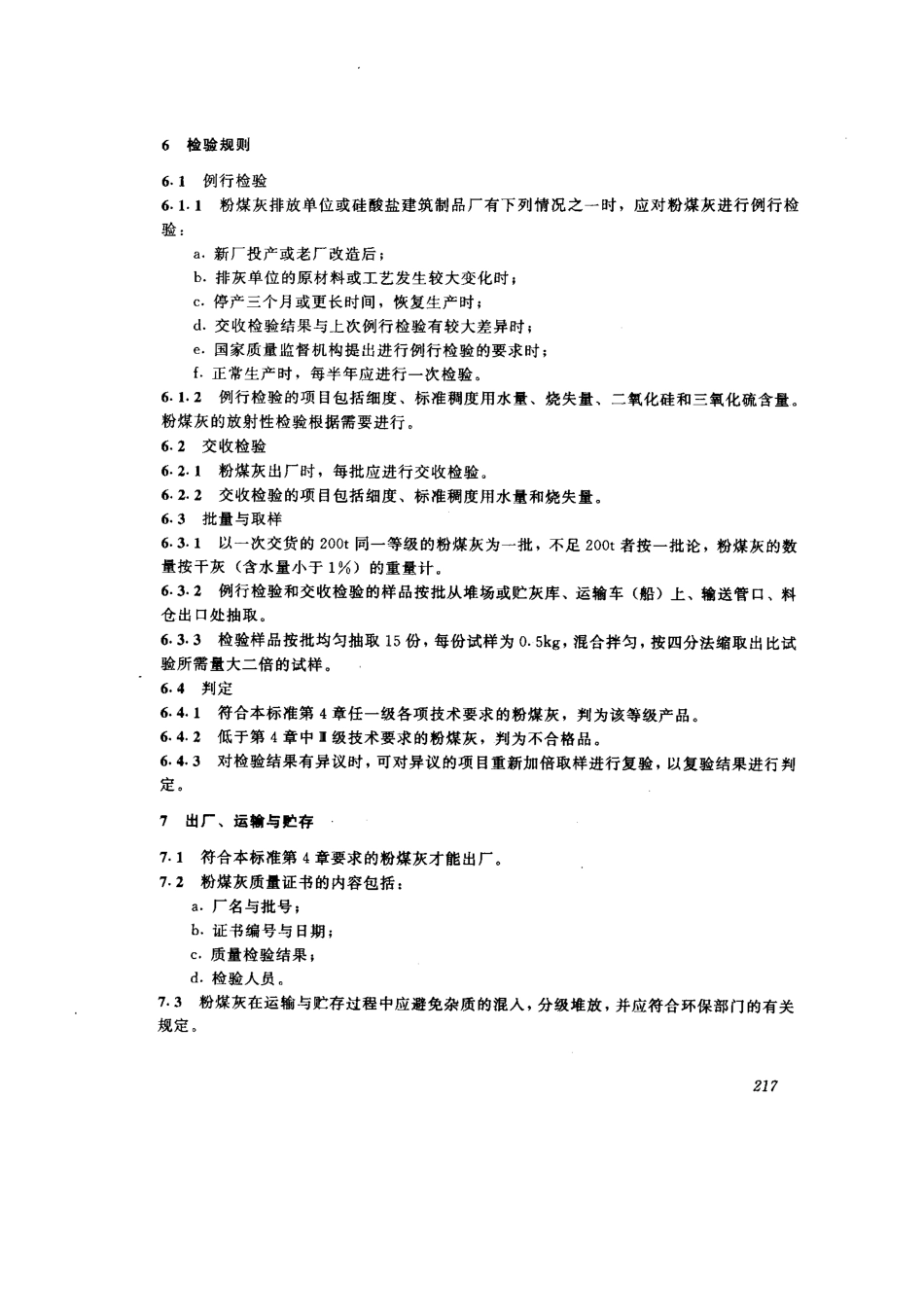

中华 人 民共 和 国行业 标 准硅酸盐建筑制品用粉煤灰I C 4 0 9-9 1国家建筑材料工业局 1 9 9 1-0 3-2 2 批准并发布1 9 9 1-1 2-0 1 实施2 1 51 主题内容与适用范围 本标准规定了硅酸盐建筑制品用粉煤灰的技术要求、试验方法、检验规则、运输与贮存 本标准适用于蒸压加气混凝土、粉煤灰砖和粉煤灰砌块等硅酸盐建筑制品用的粉煤灰。2 引用标准GB 1 7 6GB 1 3 4 6GB 1 5 9 6GB 6 7 6 3水泥化学分析方法水泥标准稠度用水量、凝结时间、安定性检验方法用于水泥和混凝土中的粉煤灰建筑材料用工业废渣放射性物质限制标准3 术语从煤粉炉烟道气体中收集的粉末称为粉煤灰。4 技术要求4.1 硅酸盐建筑制品用粉煤灰按细度、标准稠度用水量和烧失量分为 工、II,11 三个级别其技术要求应符合下表的规定。指标名称级别I1砚细度 C O.0 4 5.m方孔筛筛余I t)不大于3 04 55 5标准稠度用水t不大于5 05 86 0烧失t不大于71 21 5二暇化硅含t不小于4 0三暇化硫含t不大于2注:且级粉煤灰不适用于燕压加气混握土。4.2 粉煤灰的放射性应符合G B 6 7 6 3 的规定。5 试验方法5.1 细度 按照G B 1 5 9 6 附录A进行。5.2 标准稠度用水量 按G B 1 3 4 6 进行，试样称童为2 0 0 g,5.3 烧失量、二氧化硅和三氧化硫含量 按G B 1 7 6 进行5.4 放射性 按G B 6 7 6 3 进行。2 1 66 检验规则6.16.fi 一 例行检验 粉煤灰排放单位或硅酸盐建筑制品厂有下列情况之一时，应对粉煤灰进行例行检 a.新厂投产或老厂改造后;b.排灰单位的原材料或工艺发生较大变化时;c.停产三个月或更长时间，恢复生产时;d.交收检验结果与上次例行检验有较大差异时;e.国家质量监督机构提出进行例行检验的要求时;f正常生产时，每半年应进行一次检验。6.1.2 例行检验的项目 包括细度、标准稠度用水量、烧失量、二氧化硅和三氧化硫含量。粉煤灰的放射性检验根据需要进行。6.2 交收检验6.2.1 粉煤灰出厂时，每批应进行交收检验。6.2.2 交收检验的项目包括细度、标准稠度用水量和烧失量。6.3 批量与取样6.3.1 以一次交货的2 0 0 t 同一等级的粉煤灰为一批，不足2 0 0 t 者按一批论，粉煤灰的数量按干灰(含水量小于 1 0 0)的重量计。6.3.2 例行检验和交收检验的样品按批从堆场或贮灰库、运输车(船)上、输送管口、料仓出口处抽取。6.3.3 检验样品按批均匀抽取1 5 份，每份试样为。5 k g,混合拌匀，按四 分法缩取出比 试验所需量大二倍的试样。6.4 判定6.4.1 符合本标准第4 章任一级各项技术要求的粉煤灰，判为该等级产品。6.4.2 低于第4 章中II 级技术要求的 粉煤灰，判为不合格品。6.4.3 对检验结果有异议时，可对异议的项目重新加倍取样进行复验，以复验结果进行判定。7 出厂、运翰与贮存7.1 符合本标准第4 章要求的粉煤灰才能出厂。7.2 粉煤灰质量证书的内容包括:a.厂名与批号;b.证书编号与日期;c 质量检验结果;d.检验人员。7.3 粉煤灰在运输与贮存过程中应避免杂质的混人，分级堆放，并应符合环保部门的有关规定。2 1 7附加说明:本标准由河南建筑材料研究设计院、国家建材局硅酸盐建筑制品质量监督检验中心、上海市建筑科学研究所负责起草 本标准主要起草人章珍梅、姜勇、谷章昭、杨云凌、鲍俊海。本标准由河南建筑材料研究设计院负责解释。2 1 8
