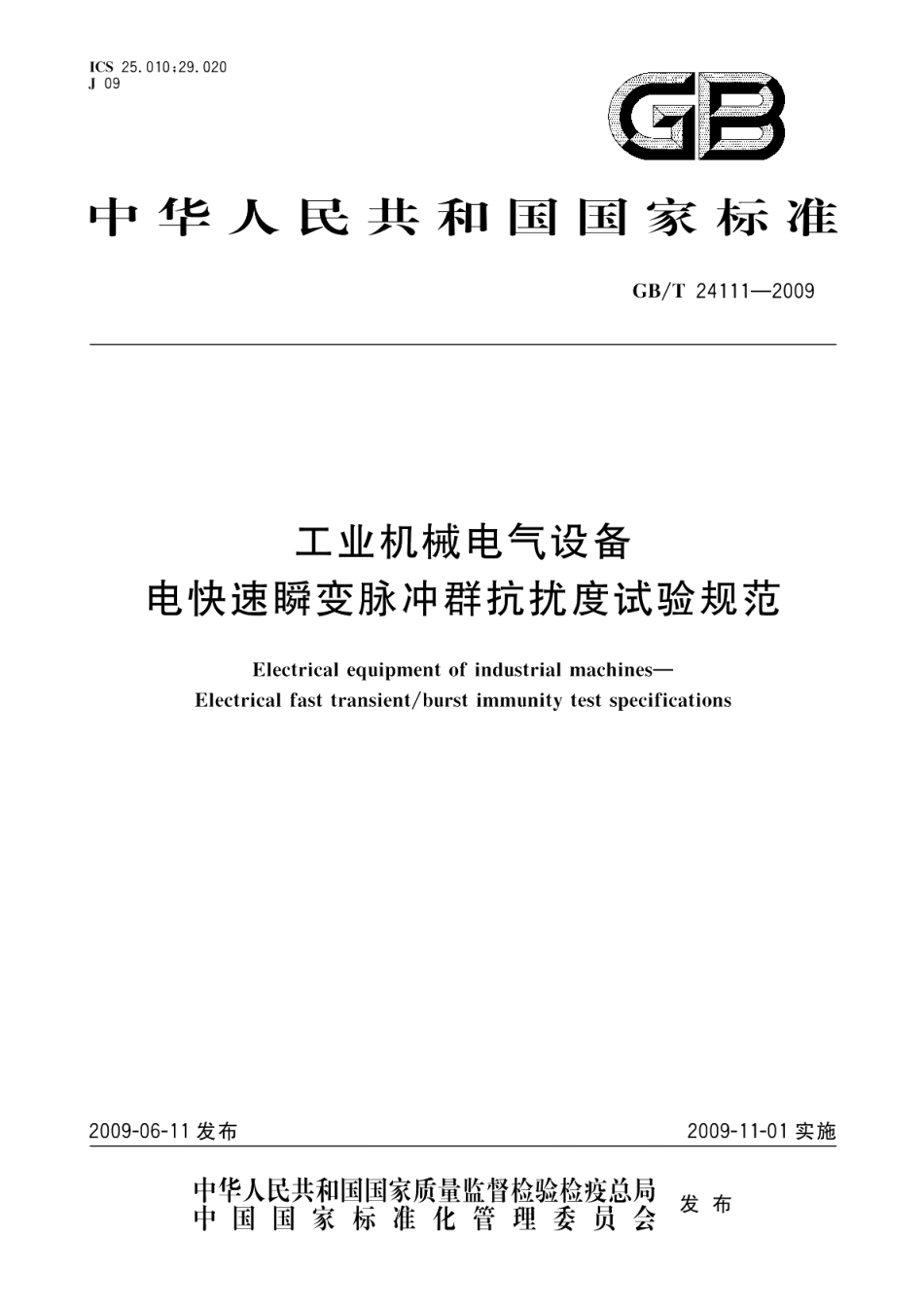

工业机械电气设备电快速瞬变脉冲群抗扰度试验规范 GBT 24111-2009.pdf

GB/T24111-2009工业机械电气设备电快速瞬变脉冲群抗扰度试验规范1范围本标准规定了工业机械电气、电子设备及系统对电快速瞬变抗扰度试验要求、试验电压波形、试验设备及配置、试验方法及程序，试验结果评定及试验报告的编写，也规定了与不同环境及安装状态有关优先选择的试验等级。本标准的目的在于建立一个通用的、可重建的、基准的试验方法，用来评估当电气和电子设备的供电电源、信号线以及控制端口受到电快速瞬变（脉冲群）的抗扰度。本标准所建立的试验方法可作为在特定环境下评估设备或系统抗扰度的通用方法。本标准适用于工业机械电气、电子设备及系统的电快速瞬变抗扰度试验。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T4365一2003电工术语电磁兼容(IEC60050(161):1990,IDT)GB/T17626.4一2008电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验(1EC61000-4-4:2004.IDT)3术语和定义本标准采用下列术语和定义。3.1脉冲群burst一串数量有限的清晰脉冲或一个持续时间有限的振荡。GB/T4365-20033.2校正correction在规定条件下，基于试验说明和结果的关系，通过参考标准来进行评估校正。注1：这个词基于“不确定性”研究。注2：原恻上，试验说明和结果的关系用校正表格来表示。3.3耦合coupling线路间的相互作用。将能量从一个线路传送到另一个线路。GB/T17626.4一2008中3.33.4共模形式common mode forms所有线路同时耦合。3.5耦合夹coupling clamp在与受试线路没有任何电连接的情况下，以共模形式将干扰信号耦合到受试线路的、具有规定尺寸
