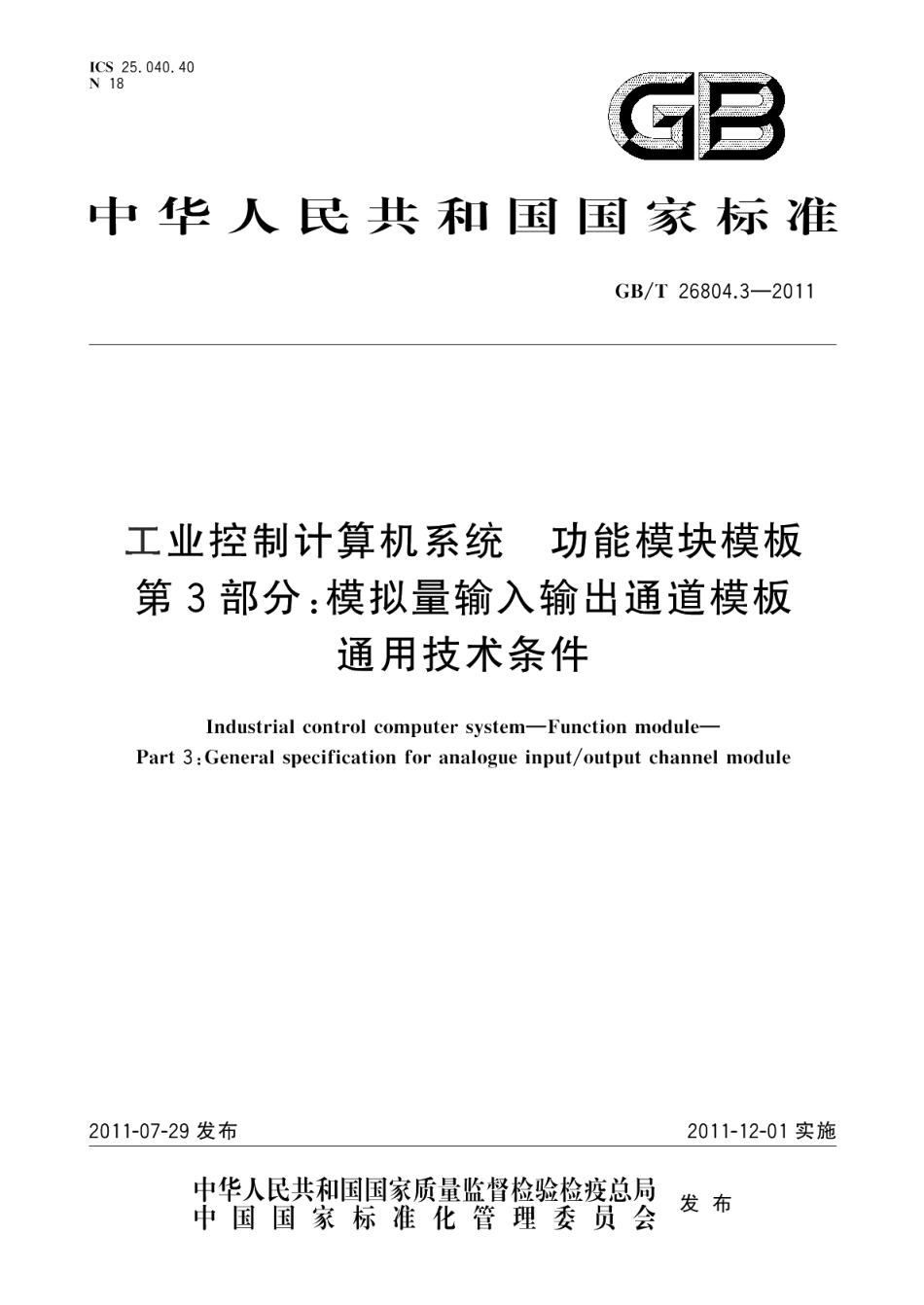

工业控制计算机系统功能模块模板第3部分：模拟量输入输出通道模板通用技术条件 GBT 26804.3-2011.pdf

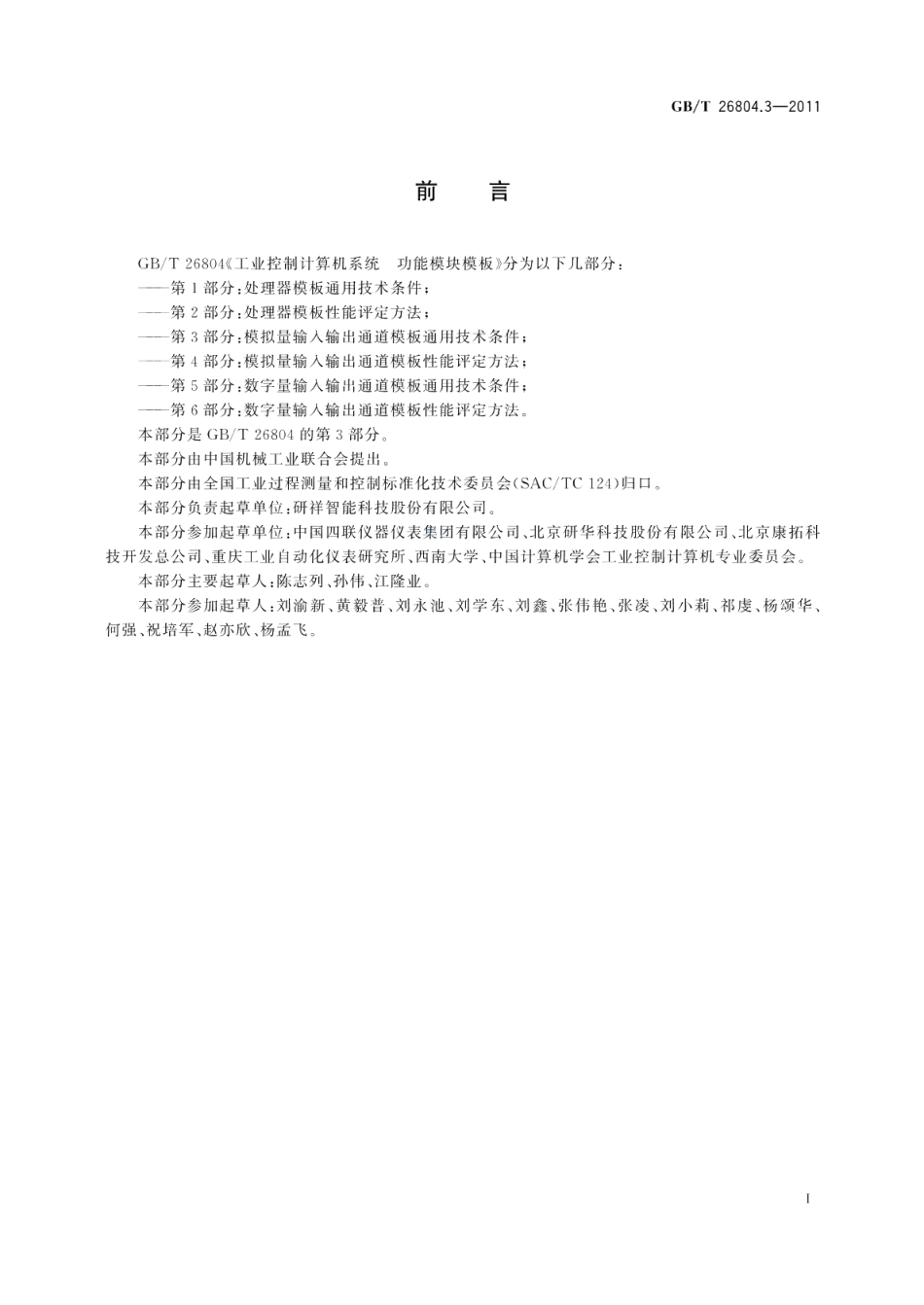

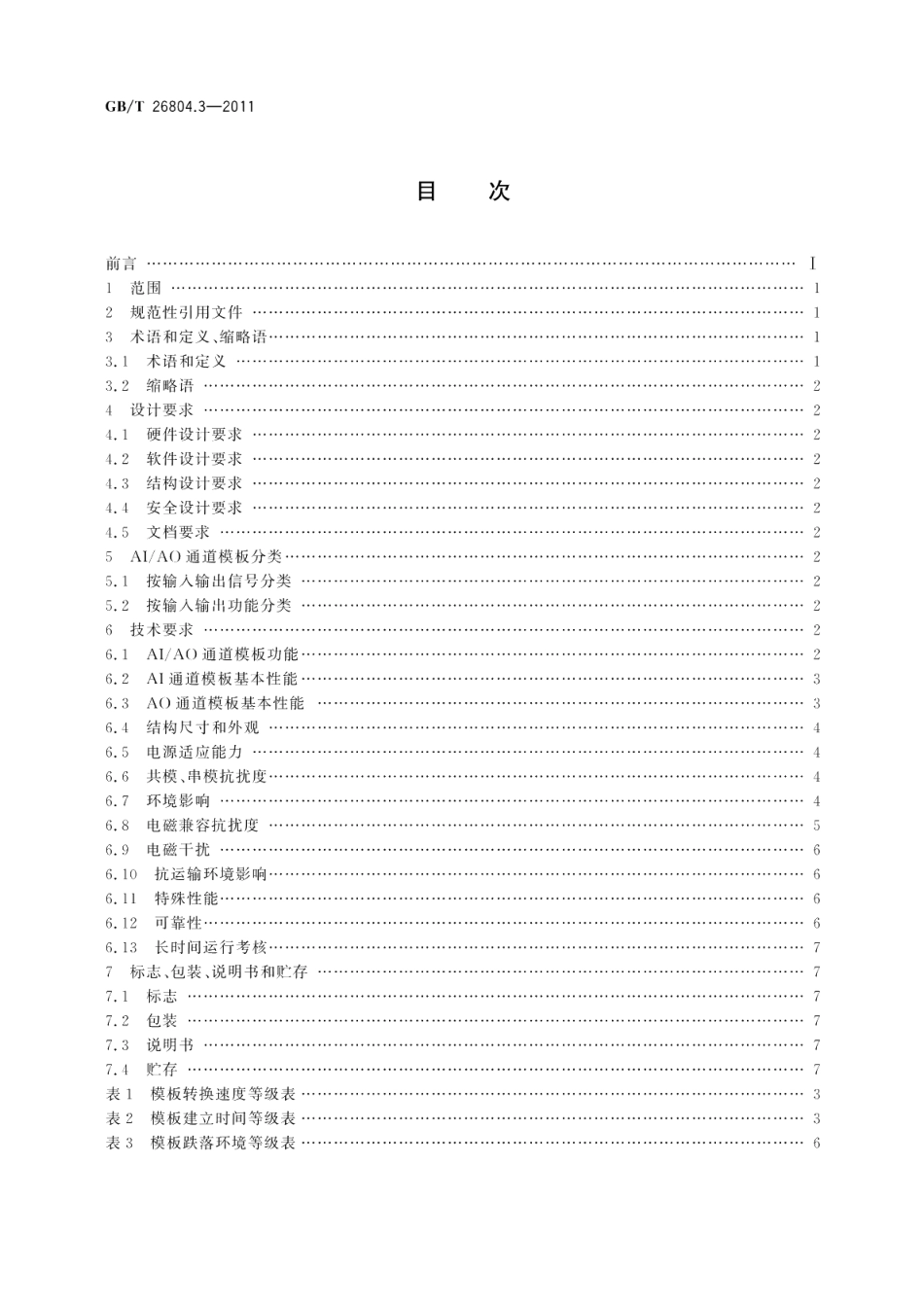

GB/T26804.3-2011前言GB/T26804工业控制计算机系统功能模块模板分为以下几部分：第1部分：处理器模板通用技术条件；第2部分：处理器模板性能评定方法；第3部分：摸拟量输入输出通道模板通用技术条件：第4部分：模拟量输入输出通道模板性能评定方法：第5部分：数字量输入输出通道模板通用技术条件：一第6部分：数字量输入输出通道模板性能评定方法。本部分是GB/T26804的第3部分。本部分由中国机械工业联合会提出本部分由全国工业过程测量和控制标准化技术委员会(SAC/TC124)归口。本部分负责起草单位：研祥智能科技股份有限公司。本部分参加起草单位：中国四联仪器仪表集团有限公司、北京研华科技股份有限公司、北京康拓科技开发总公司、重庆工业自动化仪表研究所、西南大学、中国计算机学会工业控制计算机专业委员会。本部分主要起草人：陈志列、孙伟、江隆业。本部分参加起草人：刘渝新、黄毅普、刘永池、刘学东、刘鑫、张伟艳、张凌、刘小莉、祁虔、杨颂华、何强、祝培军、赵亦欣、杨孟飞。GB/T26804.3-20113.1.3模拟量输出通道analogue output channel把计算机输出的信号转换成对应的模拟量的通道。3.1.4模拟量输入输出通道模板analogue input/output channel modules实现模拟量输入/输出特定功能（包括辅助功能）的设备。3.2缩略语AI(analogue input)模拟量输人A()(analogue output).模拟量输出AI/AO(analogue input/analogue output)模拟量输入/模拟量输出FSR(full scale range)满量程范围SPS(sample per second)每秒采样点数4设计要求4.1硬件设计要求AI/AO通道模板的硬件设计应满足GB/T26802.1一2011中5.2的相关要求4.2软件设计要求AI/AO通道模板的软件设计应满足GB/T26802.1一2011中5.3的相关要求。4.3结构设计要求AI/AO通道模板的结构设计应满足GB/T26802.1一2011中5.4的相关要求。4.4安全设计要求AI/AO通道模板的安全设计应满足GB/T26802.1一2011中5.5的相关要求。4.5文档要求AI/AO通道模板的文档应满足GB/T26802.1一2011中5.6的相关要求。5AI/AO通道模板分类5.1按输入输出信号分类AI通道模板：单端输人、差分输入、伪差分输入；A)通道模板：单端输出、差分输出。5.2按输入输出功能分类AI通道模板：仅有模拟量输入功能的模板：A通道模板：仅有模拟量输出功能的模板：混合通道模板：同时具有模拟量输入和输出功能的模板。6技术要求6.1AI/AO通道模板功能6.1.1基本功能6.1.1.1寻址功能模拟量输入输出通道模板的任一通道都能被正确寻址。6.1.1.2输入输出功能接受规定形式的模拟量输入/实现规定形式的模拟量输出的功能。6.1.1.3校准功能AI/AO通道模板具有对模拟量输入或输出结果进行校准的功能。2
