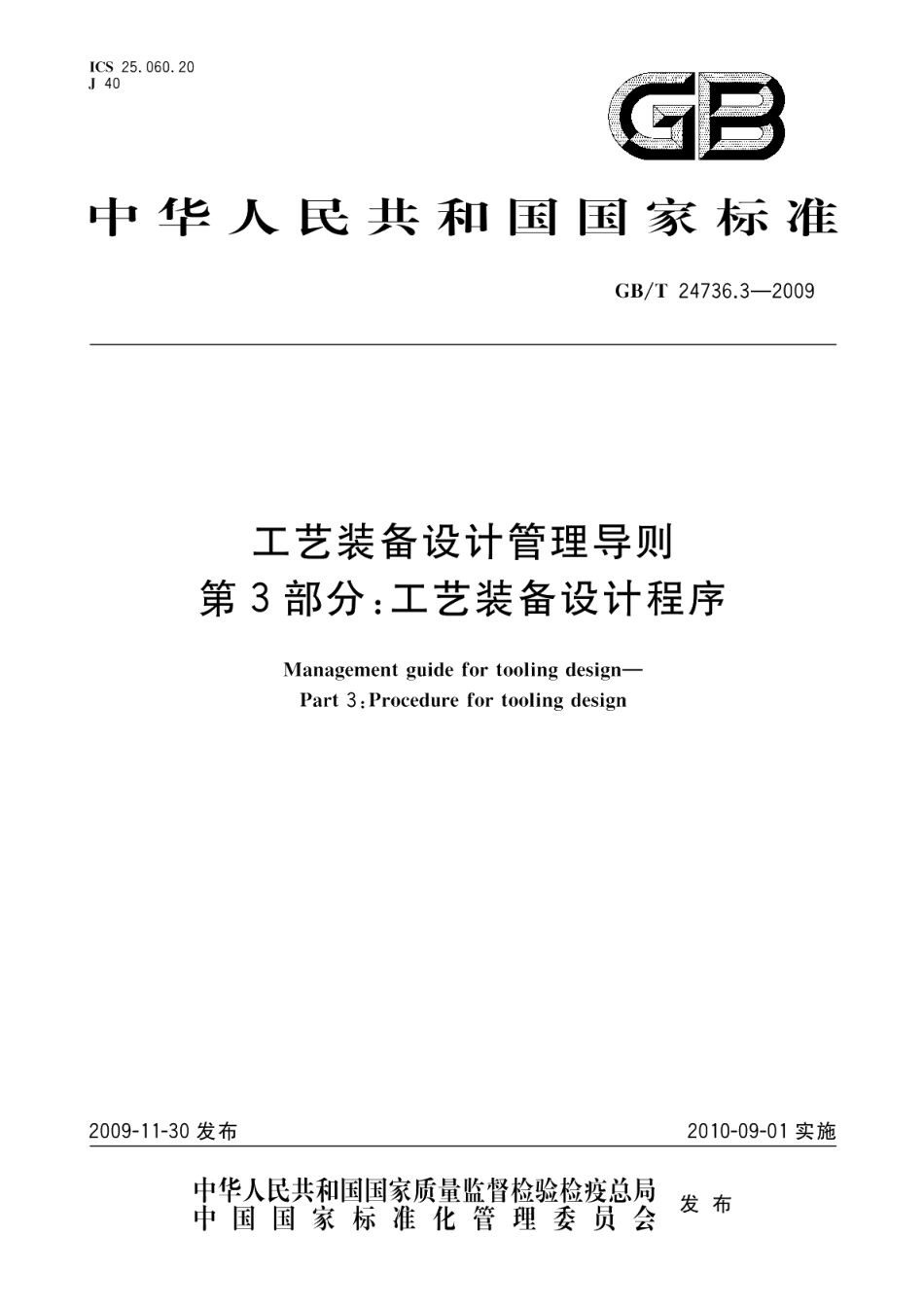

工艺装备设计管理导则第3部分：工艺装备设计程序 GBT 24736.3-2009.pdf

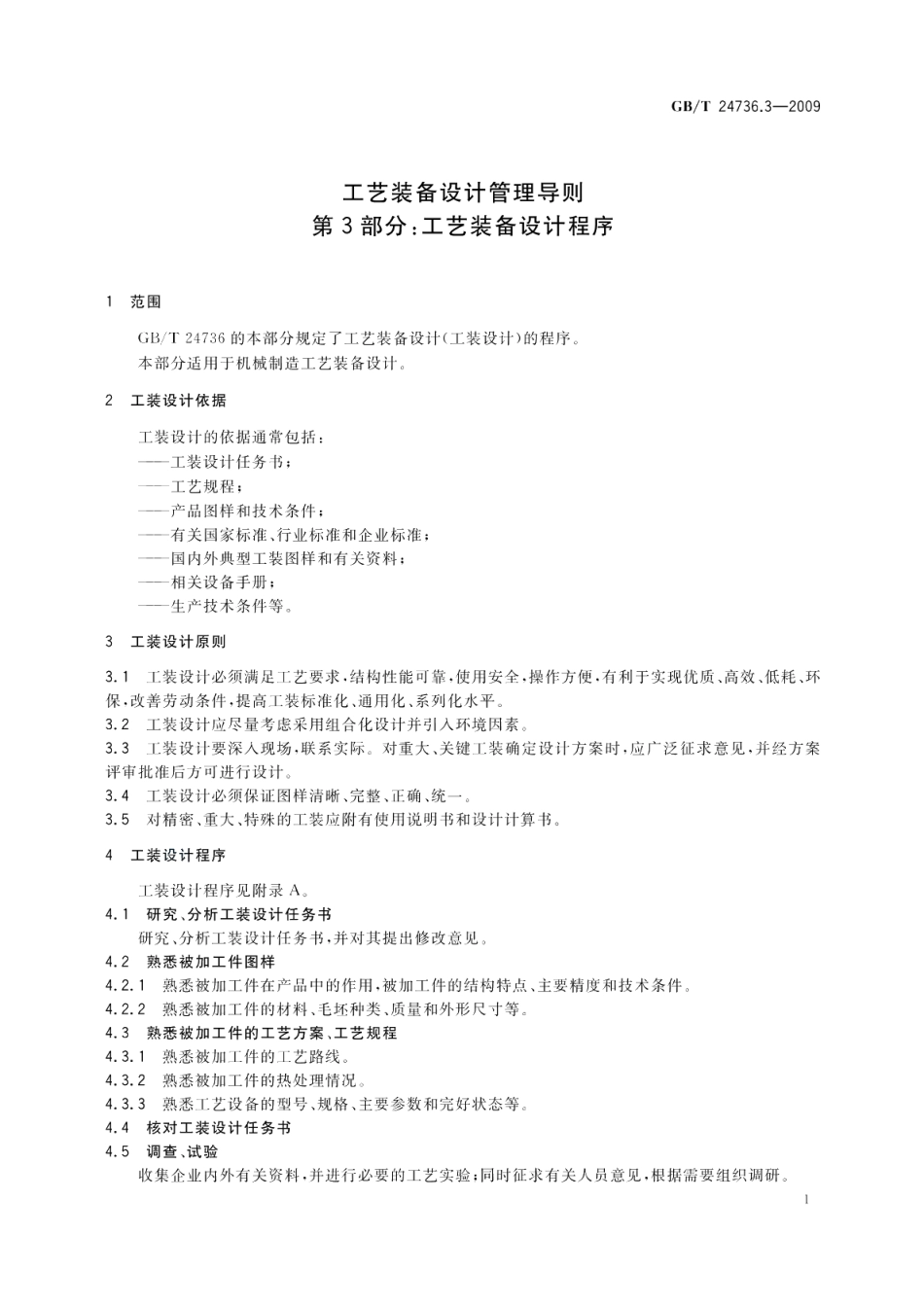

GB/T24736.3-2009工艺装备设计管理导则第3部分：工艺装备设计程序1范围GB/T24736的本部分规定了工艺装备设计（工装设计）的程序。本部分适用于机械制造工艺装备设计。2工装设计依据工装设计的依据通常包括：一工装设计任务书：-工艺规程；产品图样和技术条件：有关国家标准、行业标准和企业标准：国内外典型工装图样和有关资料：相关设备手册：生产技术条件等。3工装设计原则3.1工装设计必须满足工艺要求，结构性能可靠，使用安全，操作方便，有利于实现优质、高效、低耗、环保，改善劳动条件，提高工装标准化、通用化、系列化水平。3.2工装设计应尽量考虑采用组合化设计并引入环境因素。3.3工装设计要深人现场，联系实际。对重大、关键工装确定设计方案时，应广泛征求意见，并经方案评审批准后方可进行设计。3.4工装设计必须保证图样清晰、完整、正确、统一。3.5对精密、重大、特殊的工装应附有使用说明书和设计计算书。4工装设计程序工装设计程序见附录A。4.1研究、分析工装设计任务书研究、分析工装设计任务书，并对其提出修改意见。4.2熟悉被加工件图样4.2.1熟悉被加工件在产品中的作用，被加工件的结构特点、主要精度和技术条件。4.2.2熟悉被加工件的材料、毛坏种类、质量和外形尺寸等。4.3熟悉被加工件的工艺方案、工艺规程4.3.1熟悉被加工件的工艺路线。4.3.2熟悉被加工件的热处理情况。4.3.3熟悉工艺设备的型号、规格、主要参数和完好状态等。4.4核对工装设计任务书4.5调查、试验收集企业内外有关资料，并进行必要的工艺实验：同时征求有关人员意见，根据需要组织调研。
