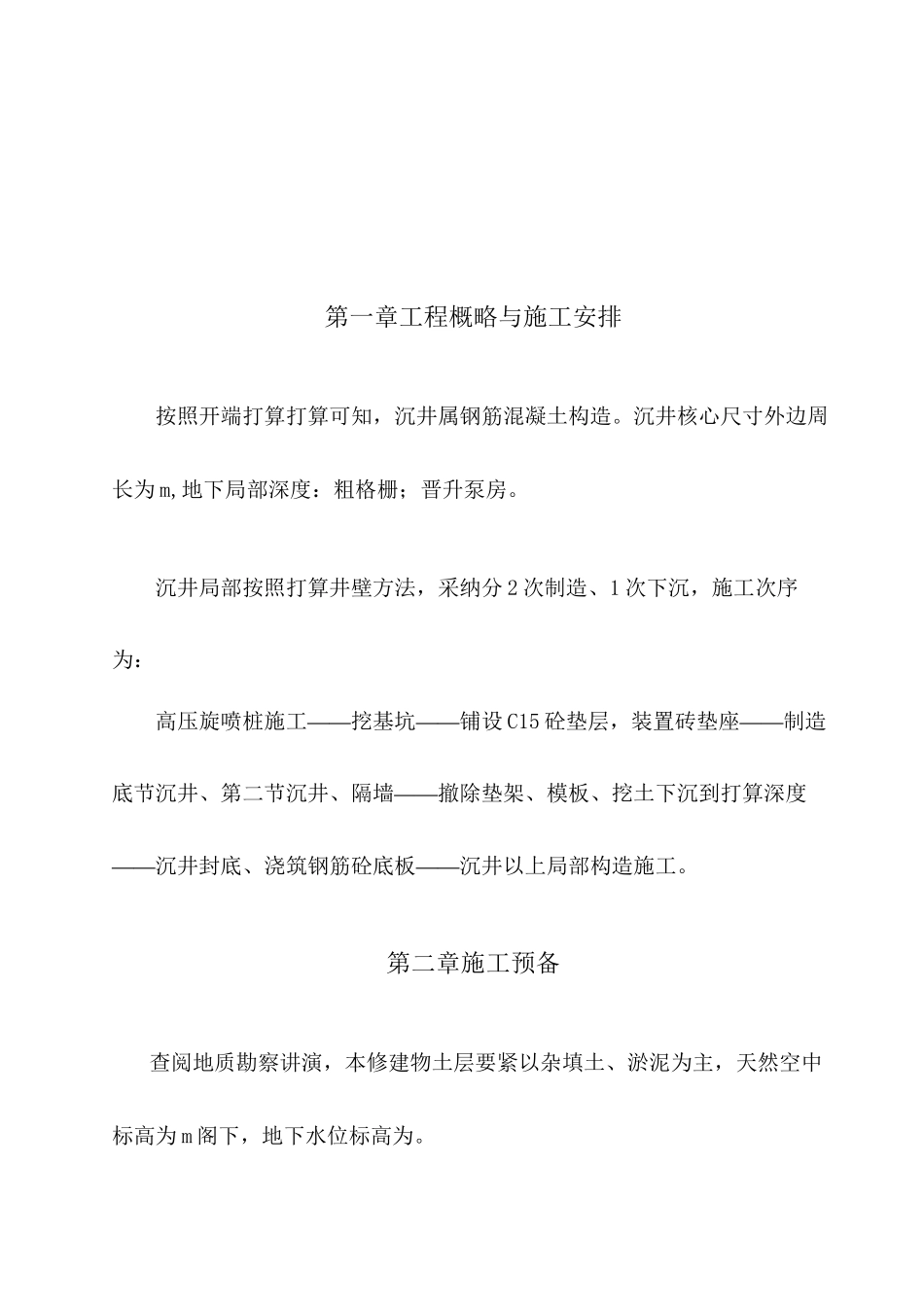

中建五局三公司广州黄阁 污水处置厂工程 粗格栅及进水泵房沉井 施工专题打算 审批： 中建五局三公司 二OO四年六月十八日 说明 本打算是按照打算院开端打算文件体例的，有局部外容暂未编写，待正式施工土出来后，将作进一步的完满跟弥补。 第一章工程概略与施工安排 按照开端打算打算可知，沉井属钢筋混凝土构造。沉井核心尺寸外边周长为m,地下局部深度：粗格栅；晋升泵房。 沉井局部按照打算井壁方法，采纳分2次制造、1次下沉，施工次序为： 高压旋喷桩施工——挖基坑——铺设C15砼垫层，装置砖垫座——制造底节沉井、第二节沉井、隔墙——撤除垫架、模板、挖土下沉到打算深度——沉井封底、浇筑钢筋砼底板——沉井以上局部构造施工。 第二章施工预备 查阅地质勘察讲演，本修建物土层要紧以杂填土、淤泥为主，天然空中标高为m阁下，地下水位标高为。 按照本工程特色，地质水文情况，施工装备前提，技巧可以性剖析，选用排水下沉，采纳井内集水坑抽水。 沉井地位的操纵是在井外空中设置纵横十字操纵桩、水准基点。下沉时，在井壁上设十字操纵线，并在四侧设程度点。于壁外侧用红铅油画出标尺，以测沉落，井内核心线与垂直度的不雅察系在井内壁四边标出垂直轴线，各吊垂球一个，瞄准下部标记板来操纵，并准时用两台经纬仪进展垂直偏向不雅察。挖土时随时不雅察垂直度，当垂球离墨线边达50mm或四周标高不分歧时，破刻改正，沉井下沉进程中，每班至多不雅察两次，并在每次下沉落后展反省，做好记载，当觉察倾歪、位移、改变时，实时告诉值班队长，批示操纵工人改正，使同意偏向范畴操纵在同意范畴以内。沉井鄙人沉进程中，最年夜沉落差均操纵在250mm以内。当沉至离打算标高2m时，对下沉与挖土情况应加强不雅察，以防超沉。 西北南向部位，装置好一台QTA-20型塔吊〔臂长25米〕以进展材料及土方吊运任务。 第三章施工盘算 〔待工程打算断定后再弥补〕 第四章沉井制造 先施工刃足局部构造，以结实池壁钢筋，再按两段制造剩余沉井局部。 1. 模板工程 模板外模采纳双排架，内模采纳举座架，平均对称施工，以防止不平均沉落。 刃足支设采纳砖垫座，刃足下砾砂层夯实后，浇筑1000mm宽、150厚，C15砼垫层。再砌砖垫座，砖垫座沿沉井周长分6—8段，两头留20mm破绽，以便撤除。刃足与砖垫座处抹水泥砂浆，干铺油毡一层〔如右图所示〕。而后即可绑扎钢筋、支模、浇砼。 1. 井壁采纳1220×2440×10mm厚胶合板作模板，背楞用50×100×3000-4000mm木枋，表里模均采纳竖向分节支设，每节高度3m阁下，用ф12mm对拉螺杆结实，对拉螺杆必需加焊钢板止水带，间距为600mm，螺杆年夜样见二次积淀池专题施工打算。 施工外模→绑扎池壁钢筋→预埋铁件施工→支内模。 2. 钢筋工程 钢筋的绑扎也应平均对称施工，以防止不平均沉落。 3.1、池壁采纳C25抗渗砼，底板采纳C20素砼，垫层C15。 3.2混凝土采纳现场搅拌，并用砼保送泵，送至沉井浇筑部位，沿井壁平均对称浇筑。井壁砼用拔出式振动器捣实，浇筑采纳分层平铺法，每层厚30cm，将沉井沿周长分红假设干段同时浇筑，坚持对称平均下料，以防止一侧浇筑，使沉井倾歪。底板砼用平板振动器振实。 3.3砼应一次连续浇完，差异意留设程度施工缝〔打算恳求留施工缝处应埋设钢板止水带〕。 3.4施工中，严峻按施工共同比施工。按照打算恳求，进展试块的强度跟抗渗、抗冻实验。砼抗压试块在统一台班中留置三组：一组为按标准养护前提养护，一组标准抗压。 砼浇完后按标准养护7-14天以上。 沉井壁模板撤除后，割掉落对拉螺杆〔螺杆低于砼面1-2cm〕，再用同标号水泥砂浆抹平砼面。由于地下水对钢筋存在中等腐化性，空中以下外墙涂沥青两遍，再抹20厚1：2水泥砂保护层，保护层到达必定强度后才能进展沉井下沉施工，下沉时留意不雅看跟保护防水层，差异意毁坏防水层。 第五章沉井下沉 采纳排水下沉方法，沉井下沉中的挖土功课，最好是在单调的情况中进展，如此操纵便利，且关于土层中的阻碍物等也轻易扫除，下沉中不易发作偏向，即便发作了也轻易改正，下沉到打算标高时，能直截了当测验土质。本工程沉井分四格，下沉时，每格挖一个集水井，每个集水井备两台口径ф150的污水泵抽水。 2.下沉挖土施工 当第一节井壁砼强度到达打算强度的70％时，可撤除垫架跟垫木，刃足下垫木的撤除应分区、分组、顺次、对称、同步进展。撤除的次序：先内隔墙，而后外墙短边，最初外墙长边，先一般承垫架，后定位垫架。 沉井壁中预留洞下沉之前用砖堵逝世，并用1：2水泥砂浆抹灰，厚度为20mm。 2.1排水： 采纳明沟会合排水。在沉井内离刃足1m处挖一圈排水明沟，每格设一个集水井，深度比地下水位深1——1.5m，沟跟井底深度随沉井而不时加深，思索井内渗水较少，为了不阻碍井内挖土操纵跟防止常常挪动转移水泵，可直截了当在井内设ф150口径低垂污水泵将地下水抽出井外排走。 挖土： 2.2.1按照土质情况，采纳台阶形挖土自重破土方法。采纳从两头开始向四周逐步开挖，并不断平衡对称地进展，每层挖土厚度为0.4～1.5m。刃足处留1.2～1.5m宽土垅，用人工逐层片面、对称、平均地削薄土层，每人担任2～3m一段，方法是次序分层逐步往刃足偏向削薄土层，每次削5～15cm，当土垅挡不住刃足的挤压而分裂时，沉井便在自重感化下破土下沉，削土时应沿刃足偏向片面、平均、对称地进展，使平均平衡下沉，刃足土方开挖方法如以以下图所示。 2.2.2沉井挖土下沉采纳人工挖土,一台塔吊吊运出土,由于挖土施工艰辛,综合思索挖土、吊运的施工才能，研讨沉井下沉的平安操纵，沉井下沉速率操纵为30cm/天。 在全部下沉操纵中，应不断坚持刃足四周的0.5～1m宽的土堤，它可以阻止刃足外侧砂土在动水感化下沿刃足底涌入井内，防止构成刃足四周砂土不平均散掉，从而防止发作偏歪、突沉等征询题的发作，保障沉井按垂直导向下沉。 沉井下沉中，如碰到砂砾石或硬土层，当土垅削至刃足，沉井仍不下沉或下沉不颠簸，那么按平面安排分段的次第，逐段对称地将刃足下掏空，并挖出刃足外壁10cm，每段挖完后用小卵石填满夯实，待全体掏空回填后，再分层刷掉落回填的小卵石，可使沉井因平均地增加承压面而平衡下沉。 在沉井开始下沉跟将沉至打算标高时，周边开挖深度小于10cm，防止发作倾歪，尤其在开始下沉5m以内时，其平面地位与垂直度要特不留意坚持精确，否那么接着下沉不易调剂，在离打算深度20cm阁下停顿取土，依托自重下沉至打算标高。 2.3垂直运输： 2.3.1挖土职员通过爬梯收支筒体表里，都必需戴好平安帽，以防土块吊出时落下伤人，挖土职员应当随时留意土质情况，每人必需系上平安带，用绳子传至井上口，并专人看管，以防流砂、管涌伤人。 2.3.2土方运输：人工将土装入吊斗，应用塔吊将吊斗里的土直截了当吊入停在旁边的自卸汽车内，将土运至甲方指定所在。如无自卸汽车，吊出的土必需堆放在离井壁外侧10ｍ以上。 沉井下沉进程中，偶尔会呈现倾歪、位移及改变等情况，应加强不雅察,实时觉察并采纳方法改正。 2.4.1发生倾歪的可以缘故有： ⑴刃足下土质软硬不均； ⑵拆刃足垫架时，未对称同步进展，或未实时回填； ⑶挖土不均，使井内土面上下迥异； ⑷刃足下掏空过多，使沉井不平均突然下沉； ⑸排水下沉，井内一侧呈现流砂景象； ⑹刃足局部被年夜石块或埋设物搁住； ⑺井外弃土或施工荷载对沉井一侧发生偏压。 2.4.2操纵中可针对缘故予以防范,如沉井曾经倾歪，可采纳在刃足较高一侧加强挖土并可在较低的一侧恰当回填砂石，需要时配以井外射水，或局部公平压载，都可使偏歪掉掉落改正。待其正位后，再平均分层取土下沉。 2.4.3位移发生的缘故多由于倾歪招致，如沉井在倾歪情况下下沉，那么沉井向倾歪相反偏向位移，或在倾歪改正时，如倾歪一侧土质较坚实时,由于重力感化，偶尔也沿倾歪偏向发生必定位移，因此防范位移应防止在倾歪情况下下沉，加强不雅察,实时改正倾歪。位移改正方法一般是有意使沉井向位移相反偏向倾歪，再沿倾歪偏向下沉，至刃足核心与打算核心肠位吻适时,再改正倾歪，因改正倾歪重力感化发生的位移，可有动向位移的一方倾歪后，使其向位移相反偏向发生位移改正。 沉井下沉发生改变的缘故是屡次差异偏向倾歪跟位移的复协感化惹起的，可按上述改正位移、倾歪方法改正位移，而后改正倾歪，使偏向在同意范畴以内。 下沉到位、封底技巧 当沉井沉到打算标高，经2～3天，下沉已波动，在8h内累计10mm时，即可进展沉井封底。沉井封底有排水封底跟不排水封底两种打算，本沉井对封底质量恳求严峻，差异意呈现渗漏，因此断定采纳排水封底打算，分两步进展。第一步进展土形拾掇，使之呈锅底形，自刃足向核心挖喷射形排水沟，填以石子做成滤水阴沟，在中部设2～4个集水井,井深1～2m，拔出直径，四周有孔的混凝土管，四周填以卵石，使井中的水都聚拢到集水井中，用潜水泵排斥，使地下水位坚持低于井底面30～50cm。刃足混凝土凿毛处洗刷干净，而后，在井底对称平均浇一层0.2m厚的混凝土垫层，强度到达30%后，绑钢筋，浇筑下层1000mm厚的防水混凝土底板。浇筑应在全部沉井面积上分层由四周向地点进展，每层厚30～40cm,并捣固密实。混凝土养护14d时期，在封底的集水井中应不连续地抽水，待底板混凝土到达70%打算强度后，进展第二步，对集水井逐一停顿抽水,逐一进展封堵。方法是在抽除井筒水后，破刻向滤水井管中灌入C30早强干硬性混凝土捣实，装上法兰，再鄙人面浇筑一层混凝土，使之与底板平。 第六章质量操纵与测验 沉井地位标高的操纵，是在沉井内部空中及井壁顶部四周设置纵横十字核心操纵线、水准基点，以操纵地位跟标高。 1.2沉井垂直度操纵 在井筒内按4平分标出垂直轴线，各吊线锤一个瞄准下部标板来操纵。见以以下图所示，挖土时，随时不雅察垂直度，当线锤离墨线达50mm或四周标高不分歧时，应进展改正。 1.3沉井下沉操纵 在沉井外壁两侧用白铅笔画出标尺，用水准仪来不雅察沉落。沉井下沉中应加强地位、垂直度跟标高〔沉落值〕的不雅察，并做好记载，使偏向操纵在同意的范畴内。 2.质量测验〔如下〕 沉井制造 〔1〕沉井制造后长宽实践尺寸与打算尺寸的偏向，不得超越0.5%，且不得超越100mm。 〔2〕沉井制造后，井壁厚度的实践尺寸与打算尺寸的偏向，不得超越15mm。 沉井下沉 〔1〕刃足平均标高与打算标高偏向不得超越100mm。 〔2〕程度位移偏向 刃足平面核心的程度位移不得超越下沉总深度的1%，当下沉总深度小于10m时，程度位移同意100mm。 〔3〕倾歪偏向 矩形沉井偏向中，任何两角的刃足底面高差，不得超越两角间隔的1%，且小于10cm。 沉井〔箱〕质量测验标准 施工质量验收规那么 反省方法 项 序 反省工程 同意偏向或同意值 单元 数值 主控工程 1 混凝土强度 打算恳求 反省试件试压讲演或钻芯试压 2 封底前，沉进〔箱〕的下沉波动 mm/8H <10 水准仪丈量 3 封底完毕后的地位 刃足平均标高〔与打算标高比〕 刃足平面核心线位移 四角中任何两角的底面高差 mm 〈100 〈1%H 〈1%L 水准仪 经纬仪，H为下沉总深度，H〈10m时，操纵在100mm以内 水准仪L为两角的间隔，但不超越300mm，L〈10m时，操纵在100mm之内 一般工程 1 钢材：对接钢筋、水泥、骨料等原材料反省 契合打算恳求 查出厂质保书或抽样送检 2 构造体外表 无破绽、无蜂窝 空泛、不露筋 不雅看反省 3 平
