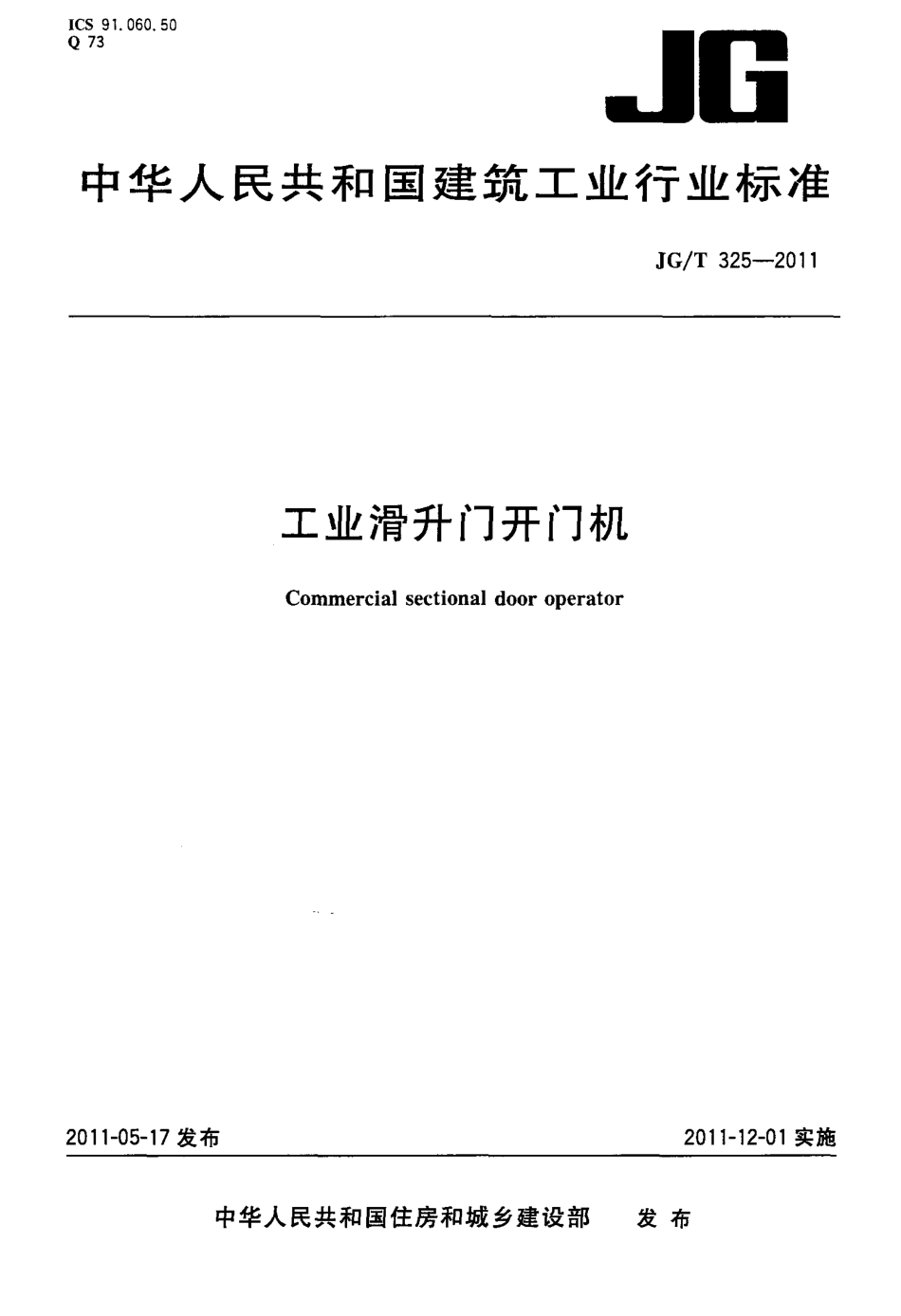

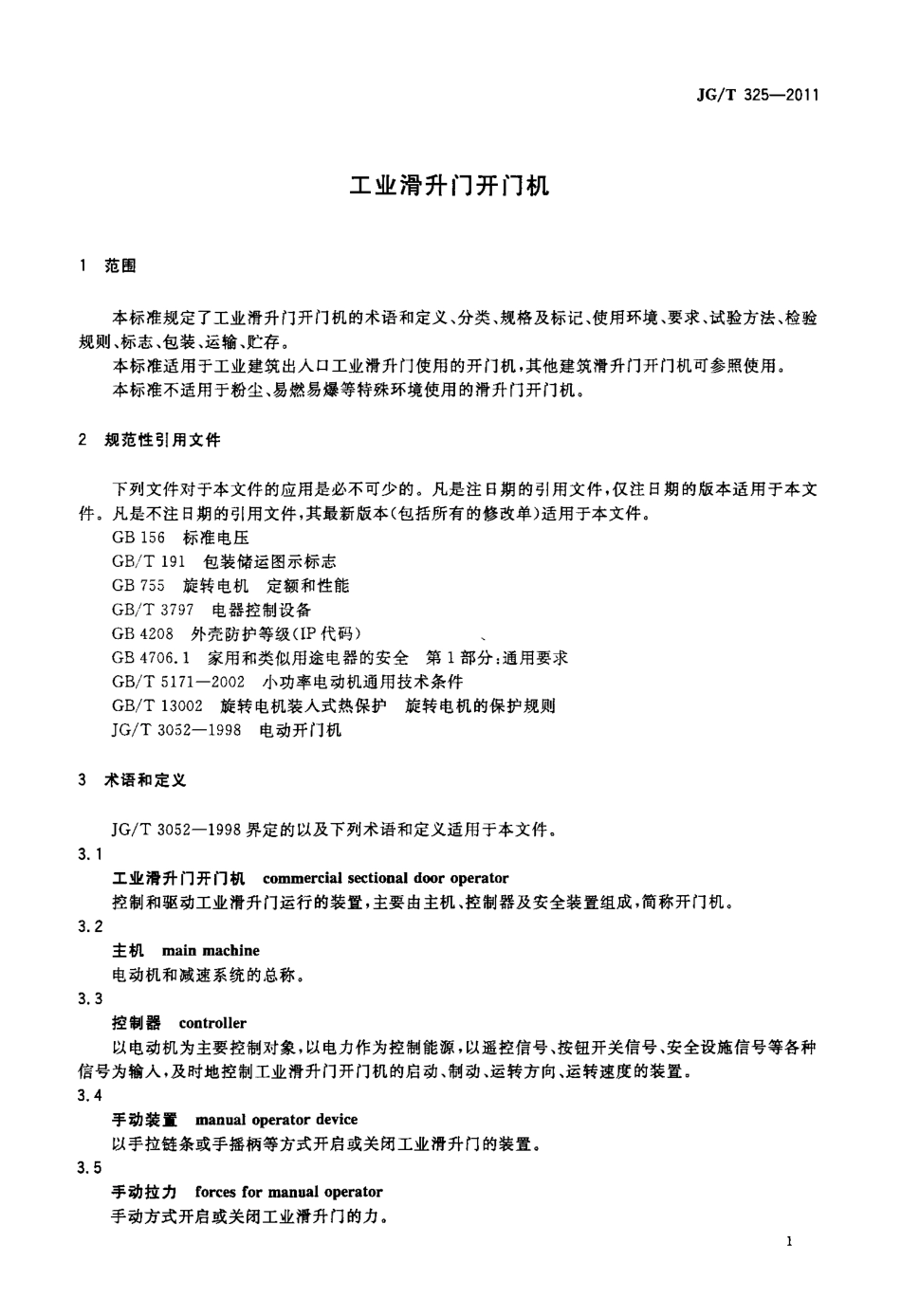

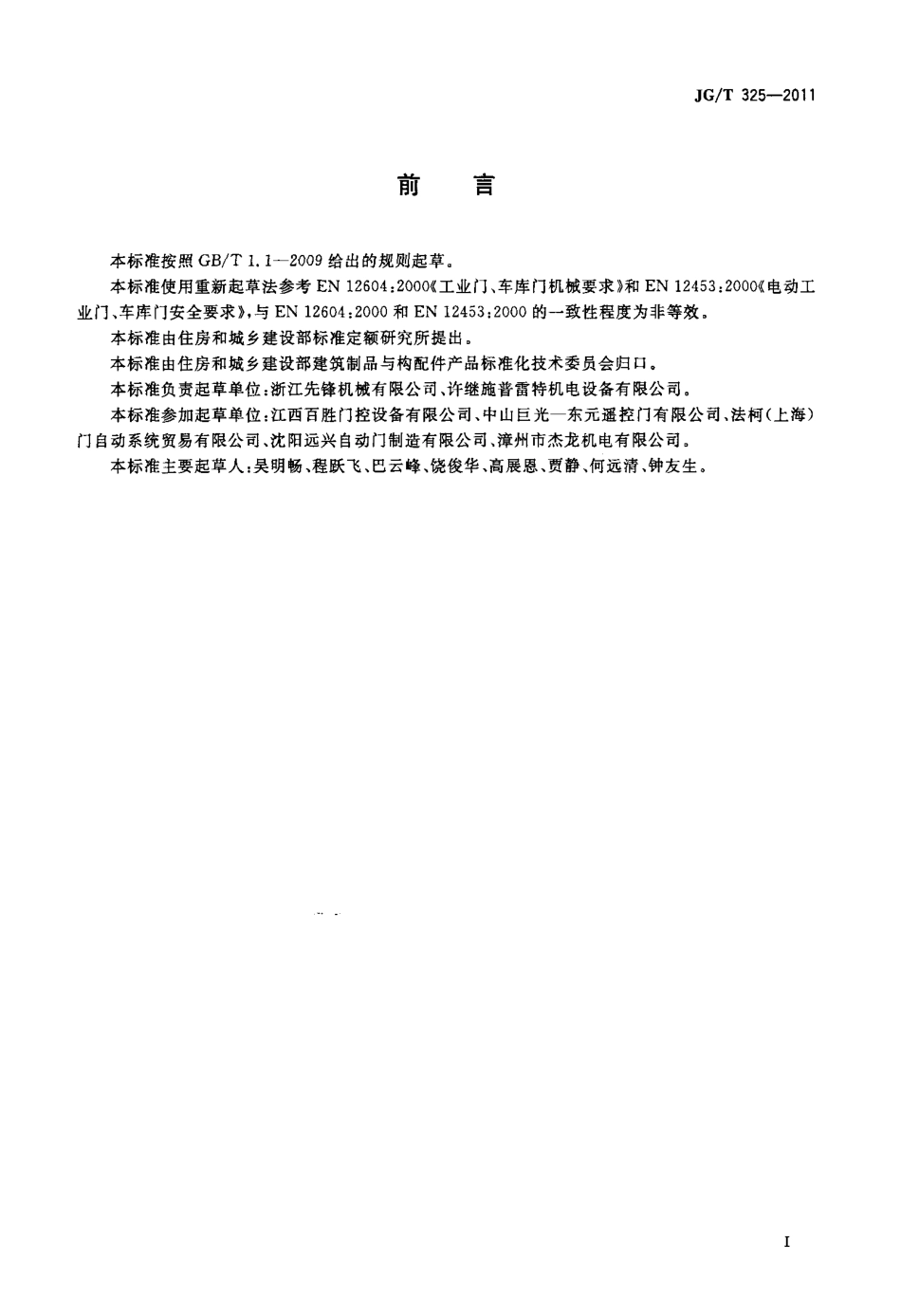

I C S9 1 0 6 0 5 0Q7 3中华人民共和J B国建筑工业行业标准J G T3 2 5 2 01 12 0 11-0 5-1 7 发布工业滑升门开门机C o m m e r c i a ls e c t i o n a ld o o ro p e r a t o r2 0 11-1 2-0 1 实施中华人民共和国住房和城乡建设部发布前言J G T3 2 5 2 0 1 1本标准按照G B T1 1 2 0 0 9 给出的规则起草。本标准使用重新起草法参考E N1 2 6 0 4:2 0 0 0 工业门、车库门机械要求和E N1 2 4 5 3:2 0 0 0 电动工业门、车库门安全要求,与E N1 2 6 0 4:2 0 0 0 和E N1 2 4 5 3:2 0 0 0 的一致性程度为非等效。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部建筑制品与构配件产品标准化技术委员会归口。本标准负责起草单位:浙江先锋机械有限公司、许继施普雷特机电设备有限公司。本标准参加起草单位:江西百胜门控设备有限公司、中山巨光东元遥控门有限公司、法柯(上海)门自动系统贸易有限公司、沈阳远兴自动门制造有限公司、漳州市杰龙机电有限公司。本标准主要起草人:吴明畅、程跃飞、巴云峰、饶俊华、高展恩、贾静、何远清、钟友生。1 范围工业滑升门开门机J G T3 2 5 2 0 11本标准规定了工业滑升门开门机的术语和定义、分类、规格及标记、使用环境、要求、试验方法、检验规则、标志、包装、运输、贮存。本标准适用于工业建筑出入口工业滑升门使用的开门机,其他建筑滑升门开门机可参照使用。本标准不适用于粉尘、易燃易爆等特殊环境使用的滑升门开门机。2 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。G B l 5 6 标准电压G B T1 9 l 包装储运图示标志G B7 5 5 旋转电机定额和性能G B T3 7 9 7电器控制设备G B4 2 0 8 外壳防护等级(1 P 代码)、G B4 7 0 6 1 家用和类似用途电器的安全第1 部分:通用要求G B T5 l7 1-2 0 0 2 小功率电动机通用技术条件G B T1 3 0 0 2旋转电机装入式热保护旋转电机的保护规则J G T3 0 5 2-1 9 9 8 电动开门机3 术语和定义J G T3 0 5 2-1 9 9 8 界定的以及下列术语和定义适用于本文件。3 1工业滑升门开门机c o m m e r c i a ls e c t i o n a ld o o ro p e r a t o r控制和驱动工业滑升门运行的装置,主要由主机、控制器及安全装置组成,简称开门机。3 2主机m a i nm a c h i n e电动机和减速系统的总称。3 3控制器c o n t r o l l e r以电动机为主要控制对象,以电力作为控制能源,以遥控信号、按钮开关信号、安全设施信号等各种信号为输入,及时地控制工业滑升门开门机的启动、制动、运转方向、运转速度的装置。3 4手动装置m a n u a lo p e r a t o rd e v i c e以手拉链条或手摇柄等方式开启或关闭工业滑升门的装置。3 5手动拉力f o r c e sf o rm a n u a lo p e r a t o r手动方式开启或关闭工业滑升门的力。1J G T3 2 5 2 0 1 13 6超越行程o v e r r u nd i s t a n c e从控制器接到停止信号开始,到门体完全停稳为止门体所滑行的距离。3 7手动电动互锁开关i n t e r l o c k i n gs w i t c h手动与电动模式之间的转换互锁开关。3 8机械急停装置e m e r g e n c ys t o pe q u i p m e n t防止门体坠落的装置。3 9侧置安装方式s h a f td r i v em o d e主机安装在门体一侧,其输出轴直接套装到驱动轴或通过链条等方式将扭矩传递到驱动轴或门体上的安装方式。3 1 0中置安装方式t r o l l e yt r a c kd r i v em o d e主机直接套装到驱动导轨的安装方式。4 分类、规格及标记4 1 分类4 1 1开门机按所使用电源电压、安装方式进行分类。4 I 2 开门机按使用电源分类。开门机采用单相2 2 0V5 0H z 电源供电时代号为D,采用三栝3 8 0V5 0H z 电源供电时,代号为S。4 1 3 开门机采用侧置安装方式时代号为C,采用中置安装方式时代号为z。4 2 规格4 2 1开门机的规格用其额定输出扭矩和输出轴直径表示。4 2 2 当开门机额定输出扭矩小于等于5 0 N r f i 时,宜选用5 的整数倍标定;当输出扭矩大于5 0 N m时,宜选用1 0 的整数倍标定。4 2 3 输出轴直径应按选定材料规格标定。4 3 标记开门机标记由开门机代号(G K H)(其中G:工业,K:开门机,H:滑升门)、安装方式、使用电源、额定输出扭矩和输出轴直径等组成,其标记方法如下:出轴直径定输出扭矩用电源代号装方式代号门机代号(G K H)示例1:单相交流2 2 0 V5 0 H z 侧置安装的开门机,额定输出扭矩5 0 N i T t,输出轴直径2 5 4 m m,标记为:G K HC D 5 0 一2 5 4:2J G T3 2 5 2 0 11示例2:三相交流3 8 0V5 0H z 中置安装的开门机,额定输出扭矩1 2 0N m,输出轴直径4 0m m,标记为:G K HZ S l 2 0 4 0。5 使用环境开门机使用环境应满足下列要求:a)环境温度:-2 0 5 5;b)相对湿度:最大相对湿度为9 0;c)额定电压和频率:使用电压应符合G B1 5 6 的规定,频率为5 0H zd)特殊使用环境由用户与制造厂协商解决。6 要求6 1 外观开门机外观应满足下列要求:a)所有的棱角均应倒角或倒圆;b)涂层均匀、平整、色泽一致,无油污、起皱、剥落,无明显划伤;c)所有紧固件无松动或脱落现象;d)无润滑油渗漏现象。6 2 额定输出扭矩、最大输出扭矩及额定转速开门机额定输出扭矩不应低于标称输出扭矩,最大输出扭矩不应小于额定输出扭矩的1 2 倍。开门机额定转速应在1 5r m i n 3 5r m i n 的范围内。6 3 热过载保护短时工作制电动机应装有热过载保护装置。装入式热保护器应符合G B T1 3 0 0 2 的规定。电动机的绝缘等级、最大允许温升应符合G B7 5 5 的规定。6 4 工作制电动机的工作制和定额按G B7 5 5 的规定选定。三相电机不应低于s 32 5,同时满足S 21 0m i n;单相电机不应低于s 31 5,同时满足S 26m i n。6 5 自锁力矩主机减速系统应自锁。其自锁力矩不应小于额定扭矩的1 5 倍。6 6 手动拉力手动拉力不应大于3 9 0N。如手动装置是手摇柄,除了满足上述要求外,开门机电动运行时手摇柄不应旋转。6 7 噪声开门机空载运行时噪声应符合表1 的规定。3J G T3 2 5 2 01 1表1 噪声限值单位为分贝(A)扭矩1 _ N m三相电机单相电机T 7 56 26 87 5 1 5 06 86 86 8 安全6 8 1 耐受电压主机带电主回路与金属外壳之间的耐受电压应符合G B T5 1 7 1-2 0 0 2 的规定,控制器的带电主回路与外壳之间的耐受电压应符合G B T3 7 9 7 的规定。整定漏电电流不大于1 0m A。6 8 2 接地电阻主机金属外壳接地电阻不应大于0 1n,并有明显的接地标志。6 8 3 防护等级除手拉链条孔、手摇柄孔外,开门机应达到G B4 2 0 8 中规定的I P 4 4 级防护等级;手拉链条孔、手摇柄孔的孔内空隙能够防止直径1 2 5m m 的球形物体进入。6 8 4 急停开关开门机应有急停开关。急停开关应装在控制器醒目部位,应为红色开关。急停开关按下后就应自锁,且优先于其他开关方式,在人工方式解除急停状态以前,开门机不能执行其他设定的功能。控制器应固定在离地高度1 4m 以上,离开导轨的最近距离不应小于0 2m。急停开关应装于离导轨0 3m 1 0 m 的范围内。6 8 5 机械急停装置机械急停装置的制动力不应小于额定负载的2 倍,且其使用寿命不应低于开门机的使用寿命。输出扭矩大于1 0 0N m 的开门机应具有卡笋式机械急停装置,输出扭矩不大于1 0 0N i n 的开门机可用刹车片作为机械急停装置。6 9 手动电动互锁主机应装有手动、电动互锁开关。在手动运行时,电动机不应启动。在电动运行时,手动不应启动,如操作者误拉手拉链条,电动机应自动停止运转。6 1 0 超越行程超越行程应小于5 0m m。6 1 1 传动链条强度采用链条传动的开门机,其链条断裂强度应达到额定负载的6 倍。4J G T3 2 5 2 01 16 1 2 功能控制器应具备红外线保护开关的接人口和安全气囊开关的接入口。控制器应具备小门开关N C 接人口,当工业滑升门门体上安装的小门处于打开位置时,控制器不应触发门体运行。6 1 3 反复工作次数在正常使用条件下,以开门和关门为一个循环,开门机可靠动作不应小于2 00 0 0 次。7 试验方法7 1 外观采用目测方法检查。7 2 额定输出扭矩、最大输出扭矩爰额定转速用如图1 所示测试架测量。按照计算值对开门机施加额定负载,用秒表记录滚筒转动三圈的时问并分别计算开门机的额定转速、额定输出扭矩。转速应符合6 2 的要求。测量最大输出扭矩时,对开门机施加1 2 倍额定负载的重物,应能从地面开始提升。正反各试三次。7 3 热过载保护主机顺时针空载运行1r a i n 后立刻逆时针运行1m i n,依次循环,直至热保护器动作,按G B7 5 5 的电阻法测量电动机绕组温升及温度。温度应符合6 3 的要求。说明:1 定滑轮;2 钢丝绳;3 砝码或重物4 开门机;5 滚筒;6 安装底板。图1 测试架示意图5j G T3 2 5 2 0 117 4 工作制在测试架或磁滞测功机上加额定负载,按对应工作制进行试验,开门机达到热稳定状态后热过载保护不应动作。7 5 自锁力矩用测试架测量。将额定负载提升到离地面约5 0m m 后停止,逐步施加准静载荷至1 5 倍的额定负载。加载前后负载离地面的高度不应变化。7 6 手动拉力用挂重物的方法测量。用重量不超过3 9 0N 重物,通过挂钩等方法施加于离地面1m 左右的手动装置上,重物应能依自重拉动门体。7 7 噪声把主机放在测试台上,通过额定频率的额定电压测试空载噪声。要求主机周围3m 以内没有声音反射面(工作台除外),测试应该在背景噪声至少比主机噪声低1 0d B(A)时进行,背景噪声在主机试验前和试验后进行测量,取其平均值。主机噪声在每个测试点上测量一次,取其五点平均值,见图2。单位为毫米说明:1 5 应测试的5 个选取点的位置。7 8 安全7 8 1 耐受电压。仟Xk夕l图2 噪声测试示意图测试主机带电主回路与金属外壳之间耐受电压,按G B T5 1 7 1 2 0 0 2 中的规定进行,整定漏电电流不大于1 0m A。测试控制器带电主回路与外壳之间的耐受电压,按G B T3 7 9 7 中的规定进行。稳定批产中的重复耐受电压试验,按G B T5 1 7 1-2 0 0 2 中8 3 的规定进行。7 8 2 接地电阻按G B4 7 0 6 1 中规定的方法试验。6童7 8 3 防护等级按G B4 2 0 8 中规定的方法试验。J G T3 2 5 2 0 1 17 8 4 急停开关在开门机运行过程中按下急停开关,开门机停止运转;按产品说明书试验其他的电动控制功能,控制器不应动作;人工方式解除急停状态,电动控制功能恢复正常。7 8 5 机
