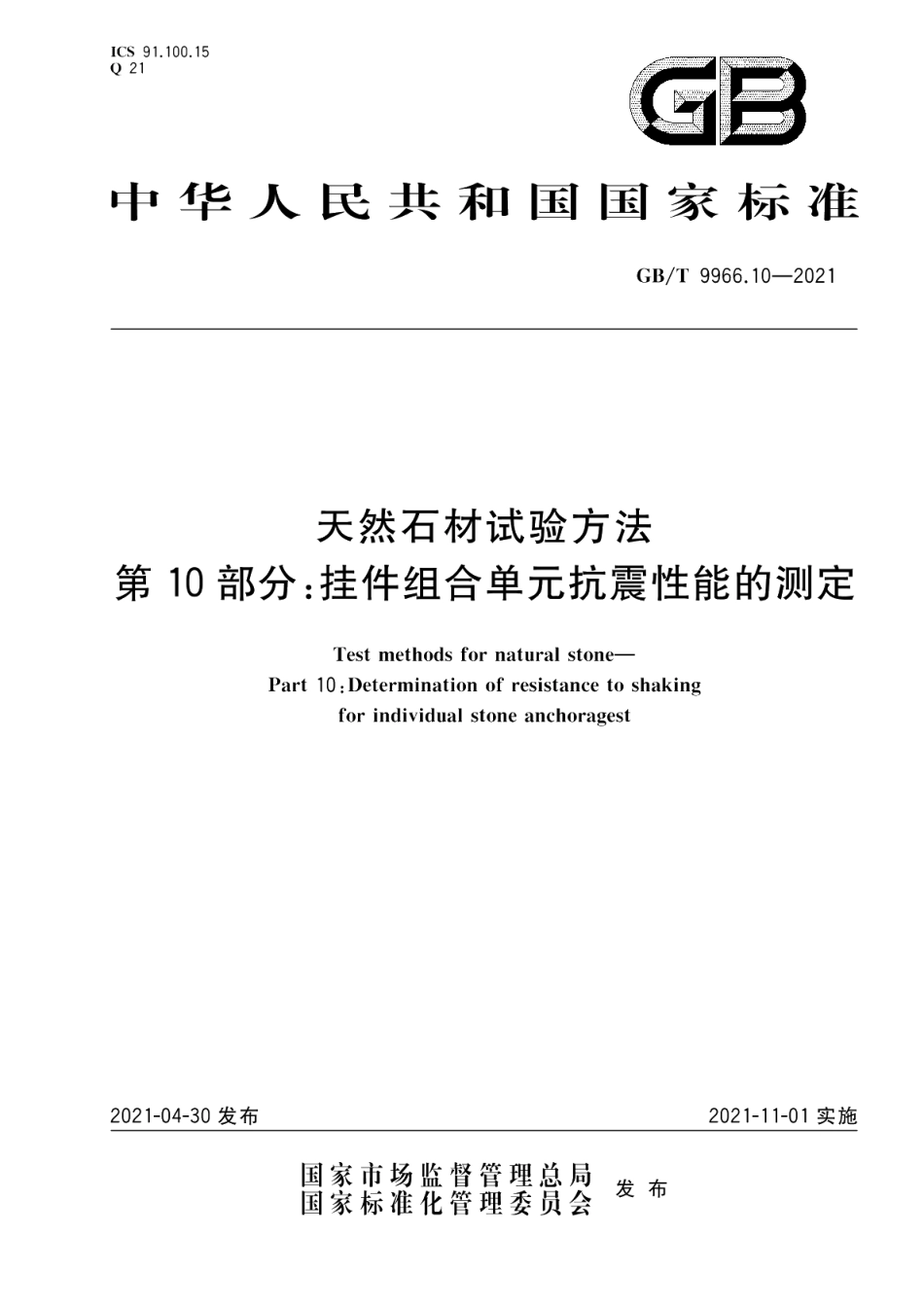

天然石材试验方法第10部分：挂件组合单元抗震性能的测定 GBT 9966.10-2021.pdf

GB/T9966.10-2021天然石材试验方法第10部分：挂件组合单元抗震性能的测定1范围GB/T9966的本部分规定了石材单个挂件组合单元抗震性能试验的原理、试验设备、试样制备、试验步骤，试验结果和试验报告。本部分适用于干挂天然石材单个挂件组合单元抗震性能的测定。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T5574工业用橡胶板GB/T9966.7天然石材试验方法第7部分：石材挂件组合单元挂装强度试验GB/T17670天然石材统一编号3原理通过在单个挂件组合单元上不断加载和卸载规定负荷，测定10万次加载和卸载后挂件组合单元的外观变化和挂装强度，从而评定单个挂件组合单元抗震性能。4试验设备4.1试验机：示值相对误差土1%，试样破怀负荷应在设备示值的20%一90%范围内。4.2试验夹具：当加载到最大负荷时，其变形应不大于1mm,扭转应小于2。4.3抗震试验台：试验设备应由试验平台、夹具、施力机构、控制系统及保护装置等部分组成。试验平台应含有滑动平台，并且平台上设震动机构，使试样与平台非刚性锁死（模拟楼体震动）。当试验加载到最大负荷时，试验平台的变形应不大于1mm,扭转应小于2。设备应至少包括5个试验工位，且5个工位能同时进行施力。施力机构能对挂件组合单元间歇提供200N土2N水平方面或垂直方向的拉力和压力：抗震试验机每个工位的施力速度应能满足50mm/s500mm/s,工作范闱内的行程公差应不大于+1.0mm。试验设备应可设置和显示震动频次、震动次数、震动力等测试数据。4.4胶垫：符合GB/T5574规定要求，硬度为H5或H6。4.5游标卡尺：精确到0.1mm。5试样制备5.1石材试样长度300mm土1.0mm,宽度300mm士1.0mm,厚度为实际使用厚度：石材试样不应有
