2023年建筑行业扭剪型高强螺栓连接交底记录.docx

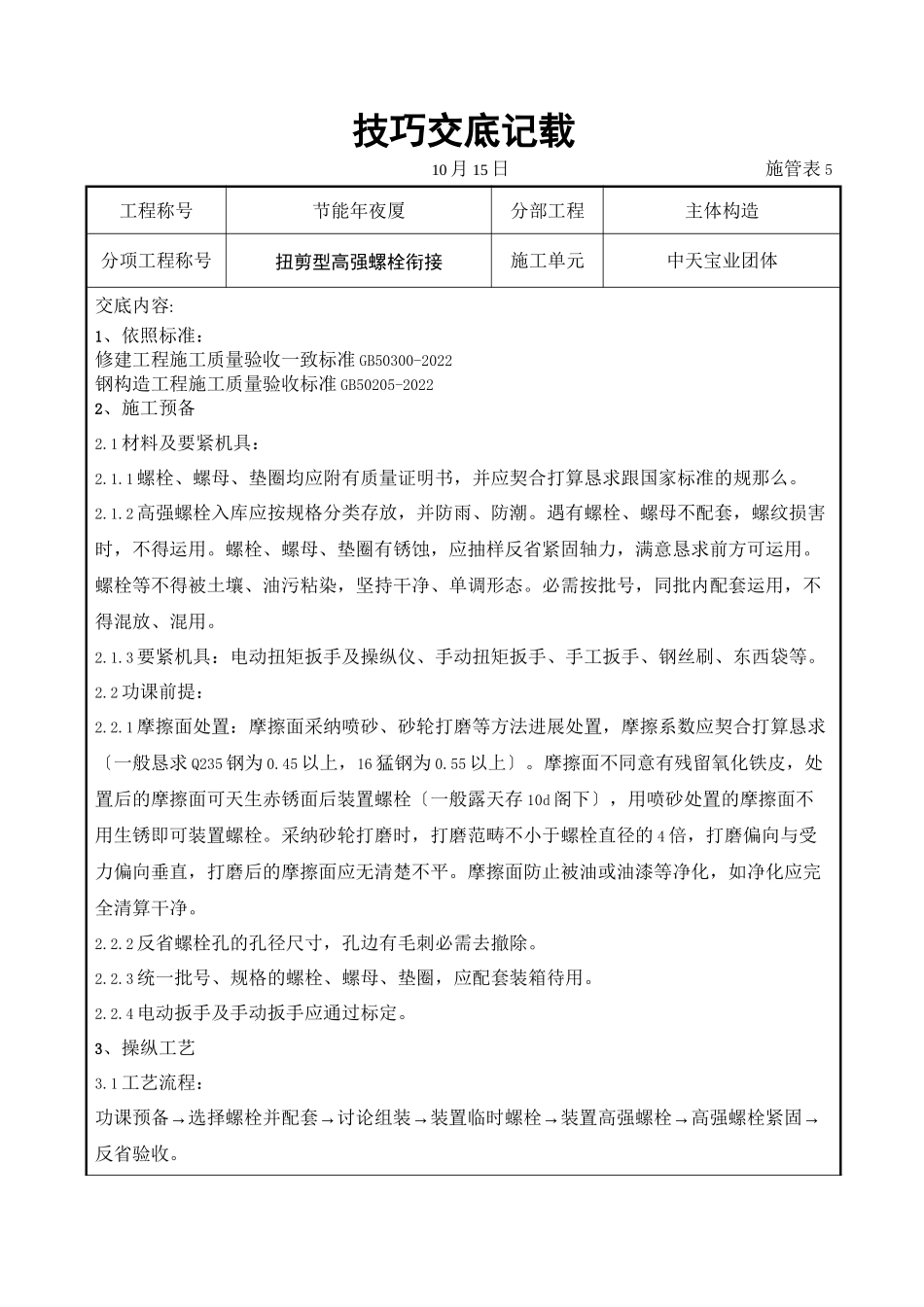

技巧交底记载 10月15日 施管表5 工程称号 节能年夜厦 分部工程 主体构造 分项工程称号 扭剪型高强螺栓衔接 施工单元 中天宝业团体 交底内容: 1、依照标准： 修建工程施工质量验收一致标准GB50300-2022 钢构造工程施工质量验收标准GB50205-2022 2、施工预备 2.1材料及要紧机具： 2.1.1螺栓、螺母、垫圈均应附有质量证明书，并应契合打算恳求跟国家标准的规那么。 2.1.2高强螺栓入库应按规格分类存放，并防雨、防潮。遇有螺栓、螺母不配套，螺纹损害时，不得运用。螺栓、螺母、垫圈有锈蚀，应抽样反省紧固轴力，满意恳求前方可运用。螺栓等不得被土壤、油污粘染，坚持干净、单调形态。必需按批号，同批内配套运用，不得混放、混用。 2.1.3要紧机具：电动扭矩扳手及操纵仪、手动扭矩扳手、手工扳手、钢丝刷、东西袋等。 2.2功课前提： 2.2.1摩擦面处置：摩擦面采纳喷砂、砂轮打磨等方法进展处置，摩擦系数应契合打算恳求〔一般恳求Q235钢为0.45以上，16猛钢为0.55以上〕。摩擦面不同意有残留氧化铁皮，处置后的摩擦面可天生赤锈面后装置螺栓〔一般露天存10d阁下〕，用喷砂处置的摩擦面不用生锈即可装置螺栓。采纳砂轮打磨时，打磨范畴不小于螺栓直径的4倍，打磨偏向与受力偏向垂直，打磨后的摩擦面应无清楚不平。摩擦面防止被油或油漆等净化，如净化应完全清算干净。 2.2.2反省螺栓孔的孔径尺寸，孔边有毛刺必需去撤除。 2.2.3统一批号、规格的螺栓、螺母、垫圈，应配套装箱待用。 2.2.4电动扳手及手动扳手应通过标定。 3、操纵工艺 3.1工艺流程： 功课预备→选择螺栓并配套→讨论组装→装置临时螺栓→装置高强螺栓→高强螺栓紧固→反省验收。 交底单元 接纳单元 交底人 接收人 技巧交底记载 10月15日 施管表5 工程称号 节能年夜厦 分部工程 主体构造 分项工程称号 扭剪型高强螺栓衔接 施工单元 中天宝业团体 交底内容: 3.2螺栓长度的选择：扭剪型高强螺栓的长度为螺栓头根部至螺栓梅花卡头瘦语处的长度。选用螺栓的长度应为紧固衔接板厚度加上一个螺母跟一个垫圈的厚度，同时紧固后要显露非常多于两扣螺纹的余长，一般按衔接板厚加表5-2中的添加长度，并取5mm的整倍数。 3.3讨论组装： 3.3.1衔接处的钢板或型钢应平坦，板边、孔边无毛刺；讨论处有翘曲、变形必需进展校订，并防止损害摩擦面，保障摩擦面紧贴。 3.3.2拆卸前反省摩擦面，试件的摩擦系数能否到达打算恳求，浮锈用钢丝刷撤除，油污、油漆去除干净。 3.3.3板叠打仗面间应平坦，当打仗有空隙时，应按规那么处置，见表5-3。 表5-2 螺栓公称直径 添加长度〔mm〕 M16 25 M20 30 M22 35 M24 40 表5-3 空隙巨细 处置方法 1mm以下 不作处置 3mm以下 将超过的一侧磨成1﹕10歪面打磨方面应与受力方面垂直 3mm以上 加垫板，垫板两面摩擦面处置方法与构件一样 交底单元 接纳单元 交底人 接收人 技巧交底记载 10月15日 施管表5 工程称号 节能年夜厦 分部工程 主体构造 分项工程称号 扭剪型高强螺栓衔接 施工单元 中天宝业团体 交底内容: 3.4装置临时螺栓：衔接处采纳临时螺栓结实，其螺栓个数为讨论螺栓总数的1/3以上；并每个讨论非常多于两个，冲钉穿入数目不宜多于临时螺栓的30%。组装时先用冲钉瞄准孔位，在恰当地位拔出临时螺栓，用扳手拧紧。禁绝用高强螺栓兼作临时螺栓，以防螺纹损害。 3.5装置高强螺栓： 3.5.1装置时高强螺栓应自由穿入孔内，不得强行敲打。扭剪型高强螺栓的垫圈何在螺母一侧，垫圈孔有倒角的一侧应跟螺母打仗，不得装反〔年夜六角头、高强螺栓的垫圈应装置在螺栓头一侧跟螺母一侧，垫圈孔有倒角一侧应跟螺栓头打仗，不得装反〕。 3.5.2螺栓不克不及自由穿入时，不得用气割扩孔，要用绞刀绞孔，修孔时需使板层紧贴，以防铁屑进入板缝，绞孔后要用砂轮机去除孔边毛刺，并去除铁屑。 3.5.3螺栓穿入偏向宜分歧，穿入高强螺栓用扳手紧固后，再卸下临时螺栓，以高强螺栓交换。不得在雨天装置高强螺栓，且摩擦面应处于单调形态。 3.6高强螺栓的紧固：必需分两次进展，第一次为初拧。初拧紧固到螺栓标准轴力〔即打算预拉力〕的60%～80%，初拧的扭短值不得小于终拧扭矩值的30%。第二次紧固为终拧，终拧时扭剪型高强螺栓应将梅花卡头拧失落。为使螺栓群中一切螺栓平均受力，初拧、终拧都应按必定次序进展。 3.6.1一般讨论：应从螺栓群两头次序向外侧进展紧固。 3.6.2从讨论刚度年夜的地点向不受束缚的自由端进展。 3.6.3从螺栓群核心向四周分散的方法进展。 初拧扳手应是可以操纵扭矩的，初拧终了的螺栓，应做好标记以供确认。为防止漏拧，当天装置的高强螺栓，当天应终拧终了。 终拧应采纳公用的电动扳手，如个不功课有艰辛的地点，也可以采纳手动扭矩扳手进展，终拧扭矩须按打算恳求进展。用电动扳手时，螺栓尾部卡头拧断后即说明终拧终了，反省外露丝扣不得少于2扣，断 交底单元 接纳单元 交底人 接收人 技巧交底记载 10月15日 施管表5 工程称号 节能年夜厦 分部工程 主体构造 分项工程称号 扭剪型高强螺栓衔接 施工单元 中天宝业团体 交底内容: 上去的卡头应放入东西袋内搜集在一同，防止从地面坠落构成平安事变。 3.7反省验收： 3.7.1扭剪型高强螺栓应全体拧失落尾部梅花卡头为终拧终了，禁绝脱漏。 3.7.2个不不克不及用公用扳手操纵时，扭剪型高强螺栓应按年夜六角头高强螺栓用扭矩法施工。终拧终了后，反省漏拧、欠拧宜用0.3～0.5kg重的小锤逐一敲检，如觉察有欠拧、漏拧应补拧；超拧应改换。反省时应将螺母回退30°～50°，再拧至原位，测定终拧扭矩值，其偏向不得年夜于±10%，已终拧及格的做出标记。 4、质量标准 高强度螺栓衔接工程质量测验标准(II) 工程 序号 工程 同意偏向(mm) 检验方法 主 控 项 目 1 制品出场 第4.4.1条 反省产物质量及格证明文件、中文标记及测验讲演〔全数反省〕 2 扭矩零碎或预拉力复验 第4.2.2条或第4.4.3条 反省复验讲演〔逐批反省〕 3 抗滑移系数实验 第6.3.1条 反省摩擦面抗滑移系数实验讲演跟复验讲演〔逐批反省〕 4 终拧扭矩 第6.3.2条或第6.3.3条 不雅看反省及本标准附录B进展测验 — 般 项 目 1 制品出场测验 第4.4.4条 不雅看反省 2 外表硬度实验 第4.4.5条 用硬度计、10倍缩小镜或磁粉探伤 3 初拧、复拧扭矩 第6.3.4条 反省扭矩板手标定记载跟螺栓施工记载 4 衔接外表质量 第6.3.5条 不雅看反省 5 磨擦面外表 第6.3.6条 不雅看反省 6 扩孔 第6.3.7条 不雅看反省及用卡尺反省 交底单元 接纳单元 交底人 接收人 技巧交底记载 10月15日 施管表5 工程称号 节能年夜厦 分部工程 主体构造 分项工程称号 扭剪型高强螺栓衔接 施工单元 中天宝业团体 交底内容: 钢构造制造(装置)焊接工程质量测验标准 工程 序号 工程 同意偏向(mm) 检验方法 主 控 项 目 1 焊接材料品种、规格 第4.3.1条 反省产物及格证明文件、中文标记及测验讲演〔全数反省〕 2 焊接材料复验 第4.3.2条 反省复试讲演〔全数反省〕 3 材料婚配 第5.2.1条 反省质量证明书跟烘焙记载〔全数反省〕 4 焊工证书 第5.2.2条 反省焊工及格证及其成认范畴、无效期〔一切焊工〕 5 焊接工艺评定 第5.2.3条 反省焊接工艺评定讲演〔全数反省〕 6 外部缺点 第5.2.4条 反省焊缝探伤记录〔全数反省〕 7 组合焊缝尺寸 第5.2.5条 不雅看反省、焊缝量规抽查丈量〔材料全数反省，同类焊缝抽查10%，且≥3处〕 8 焊缝外表缺点 第5.2.6条 不雅看反省或运用缩小镜、焊缝量规跟钢尺反省，需要时，采纳渗透或磁粉探伤反省 — 般 项 目 1 焊接材料外表质量 第4.3.4条 不雅看反省〔按量抽查1%，且≥10包〕 2 预热跟后热处置 第5.2.7条 反省实验讲演〔全数反省〕 3 焊缝外表质量 第5.2.8条 不雅看反省或运用缩小镜、焊缝量规跟钢尺反省〔第5.2.8条〕 4 焊缝尺寸偏向 第5.2.9条 不雅看反省第〔5.2.9条〕 5 凹形角焊缝 第5.2.10条 不雅看反省〔同类构件抽查10%，且≥3件〕 6 焊缝感不雅 第5.2.11条 不雅看反省〔第5.2.11条〕 5、制品保护 5.1构造防腐区段〔如酸洗车间〕应在衔接板缝、螺头、螺母、垫圈周边涂抹防腐腻子〔如过氯乙烯腻子〕封锁，面层防腐处置与该区钢构造一样。 5.2构造防锈区段，应在衔接板缝、螺头、螺母、垫圈周边涂快干红丹漆封锁，面层防锈处置与该区钢构造一样。 交底单元 接纳单元 交底人 接收人 技巧交底记载 10月15日 施管表5 工程称号 节能年夜厦 分部工程 主体构造 分项工程称号 扭剪型高强螺栓衔接 施工单元 中天宝业团体 交底内容: 6、应留意的质量征询题 6.1拆卸面不契合恳求：外表有浮锈、油污，螺栓孔有毛刺、焊瘤等，均应清算干净。 6.2衔接板拼装不严：衔接板变形，空隙年夜，应校订处置后再运用。 6.3螺栓丝扣损害：螺栓应自由穿入螺孔，禁绝许强行打入。 6.4扭矩禁绝：应活期标定扳手的扭矩值，其偏向不年夜于5%，严峻按紧固次序操纵。 7、质量记载 7.1高强螺栓、螺母、垫圈构成的连续副的出厂质量证明、出厂测验讲演。 7.2高强螺栓预拉力复验讲演。 7.3摩擦面抗滑移系数〔摩擦系数〕实验及复验讲演。 7.4扭矩扳手标定记载。 7.5打算变卦、卡颈项记载。 7.6工程反省记载。 交底单元 接纳单元 交底人 接收人
