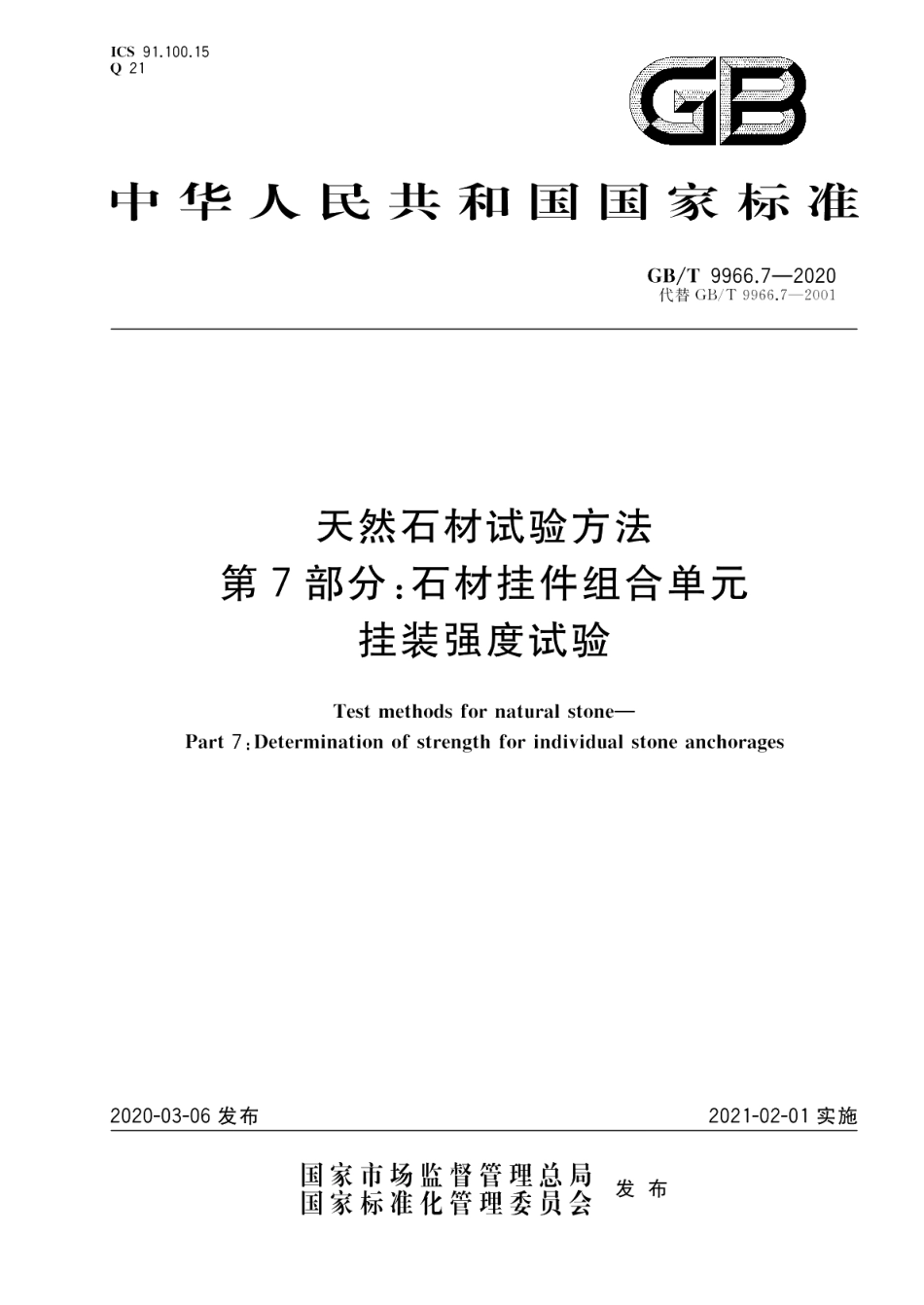

天然石材试验方法第7部分：石材挂件组合单元挂装强度试验 GBT 9966.7-2020.pdf

GB/T9966.7-2020说明：密封胶：2一.型挂件：载荷方向：4一夹具：5一胶垫：6试样：7试验平台：H一试样厚度：L一夹其到挂件之间的距离，与H数值相同图1单体挂件试验状态示意图说明：1一胶垫：2一夹具：3一载荷方向：4一背栓挂件：5一试样：6一试验平台H、I同图1说明图2背栓挂件试验状态示意图2GB/T9966.7-2020说明：1一夹具：2一背栓组合挂件：3载荷方向：4胶垫：5试样：6试验平台。H、L同图1说明。图3组合挂件试验状态示意图5试验步骤5.1将试样放在202的清水中，浸泡48h后取出，用拧干的湿毛巾将试样表面水分擦去。5.2在平台上安装试样并在夹具与试样之间垫放胶垫。5.3根据工程要求的加载方向对试样连续平稳地施加载荷，直至破坏，记录试样破坏时的最大载荷，读数准确至0.01kN,加载速率应保证从试件受力至试样破坏的时间约2in。不同的安装方式加载试验时对应的试验状态如图1图3所示。5.4用游标卡尺测量试样破坏部位的尺寸，如槽宽、槽深、孔径、孔深等，精确至0.1mm。记录试样破坏形式6试验结果以每组试样挂装强度的最低值作为试验结果。7试验报告试验报告应至少包含以下信息：a)按GB/T17670规定的石材的商业名称：b)试样数量、规格尺寸，表面处理状况（根据测试需要），有层理时应注明受力方向与层理方向的关系：)测定实验室的名称，地址，如果试验进行的地点不是测试实验室则应注明试验进行的地点：3
