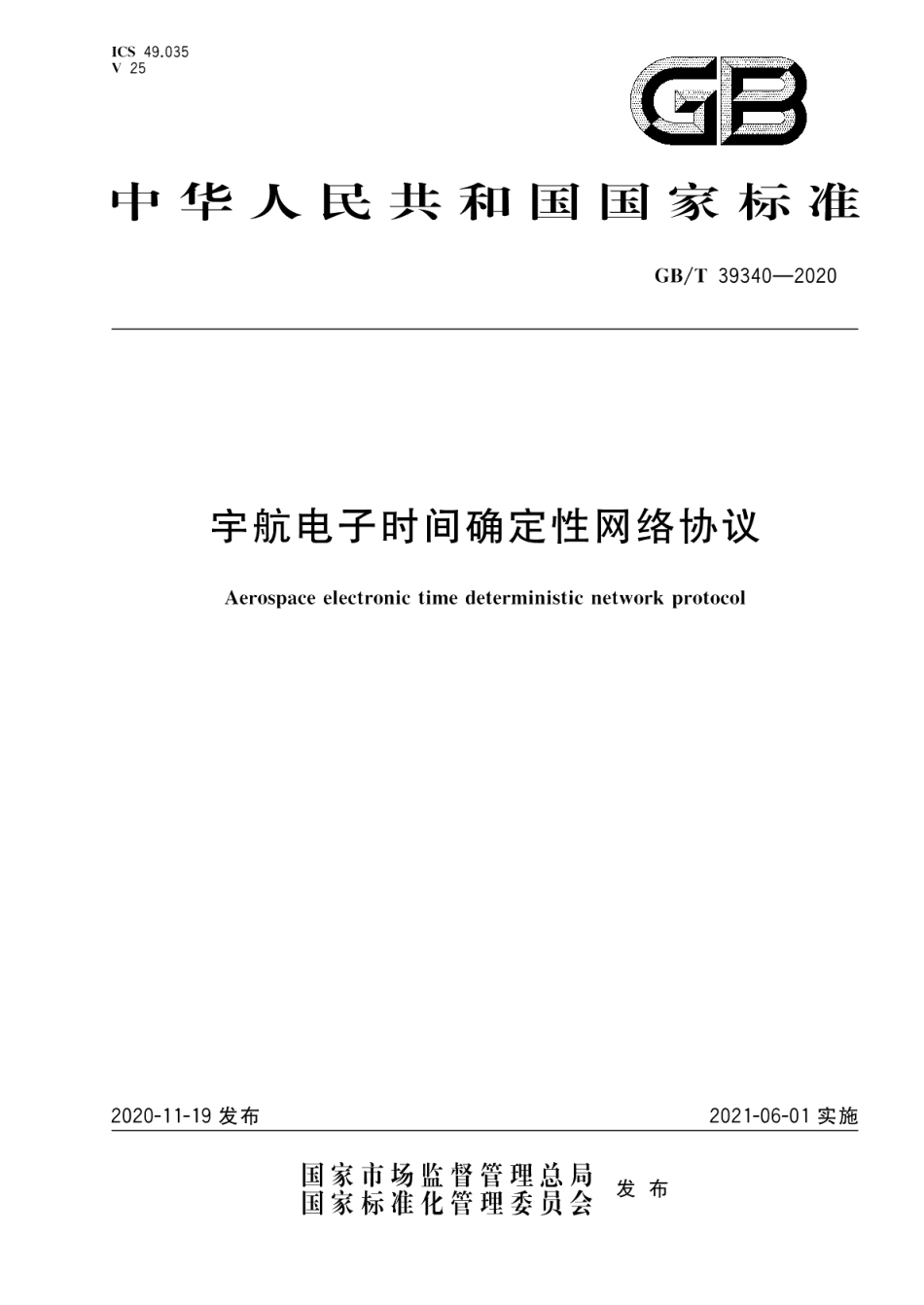

宇航电子时间确定性网络协议 GBT 39340-2020.pdf

GB/T39340-20203.5虚拟链路virtual link一个源端系统到一个或多个目的端系统的单向逻辑路径。多条VL共用一条以太网链路，通过交换机进行交换与多播。3.6带宽分配间隔bandwidth allocation gap一条虚链路上两个连续帧之间的最小时间间隔，范围为1ms128ms,并且为2的幂次，即1,2,4，8,1283.7同步精度synchronization accuracy网络系统同步后，各个节点时钟之间的最大偏差。3.8协议控制帧protocol control frame时间同步过程中的控制帧，携带节点的发送、接收时刻信息以及链路延时信息，以实现同步建立及保持。4缩略语下列缩略语适用于本文件。AFDX航空电子全双工交换式以太网(avionics full duplex switched ethernet)BAG带宽分配间隔(bandwidth allocation gap)BE尽力而为(best effort)CRC循环冗余校验(cyclic redundancy check)ES端系统(end system)FCS帧校验序列(frame ckeck sequence)FIF()先进先出(first input first output)IC完整性检查(integrity checking)IFG帧间间隔(inter-frame gap)IP网际协议(internet protocol)MAC媒体访问控制(medium access control)MIB管理信息库(management information base)OSI开放式系统互联通信参考模型(open system interconnection reference model)PSN前序列号(previous sequence number)RC速率受限(rate constraint)RM冗余管理(redundancy management)SAP服务访问点(service access point)SN序列号(sequence number)SNMP简单网络管理协议(simple network management protocol)TCP传输控制协议(transmission control protocol)TDN时间确定性网络(time deterministic network)TFTP简单文件传输协议(trivial file transfer protocol)TT时间触发(time triggered)UDP用户数据报协议(user datagram protocol)2
