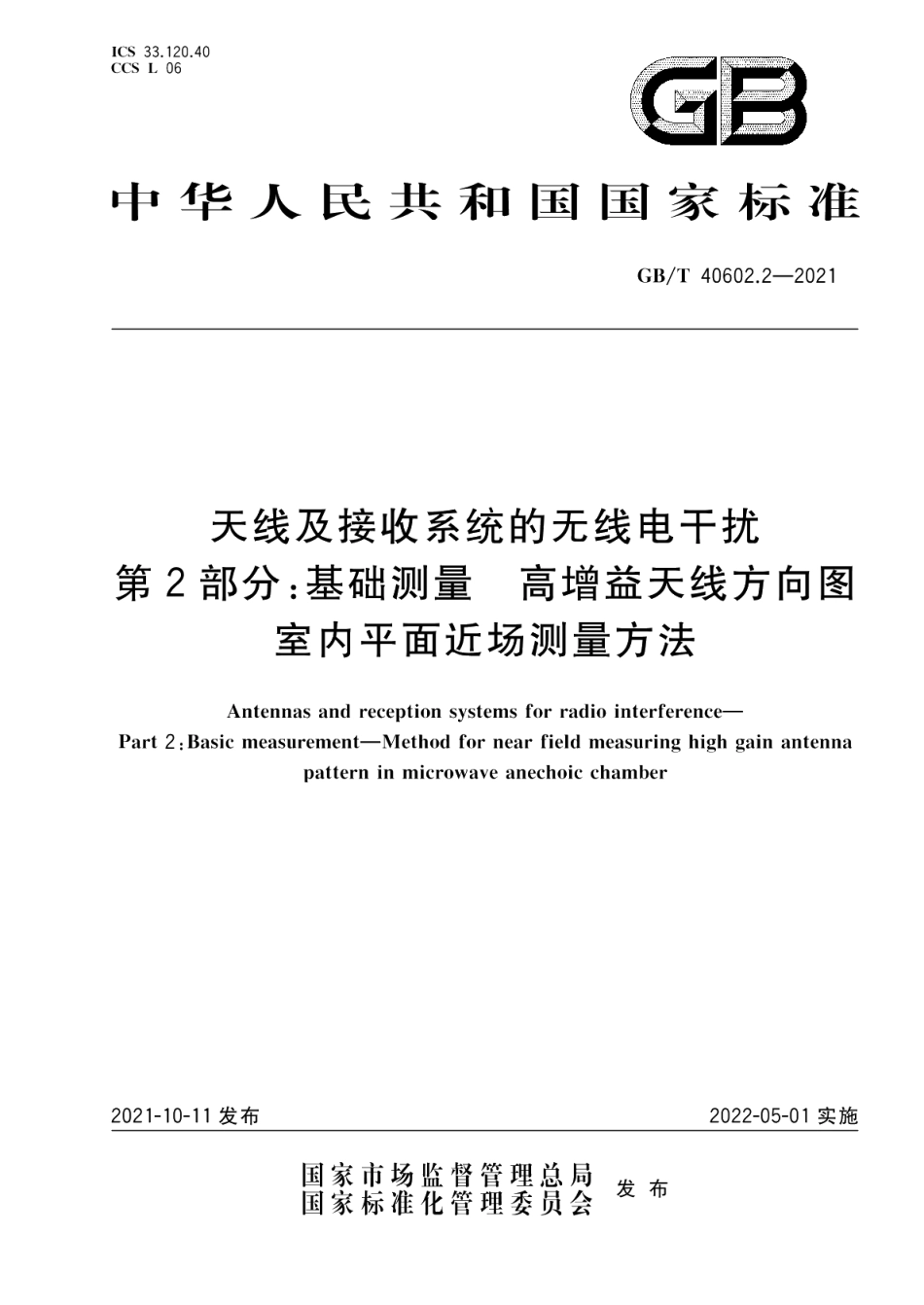

天线及接收系统的无线电干扰 第2部分：基础测量 高增益天线方向图室内平面近场测量方法 GBT 40602.2-2021.pdf

GB/T40602.2-2021天线及接收系统的无线电干扰第2部分：基础测量高增益天线方向图室内平面近场测量方法1范围本文件描述了高增益天线平面近场扫描法在微波暗室内测量天线方向图（以下简称方向图）的方法。本文件适用于增益15dBi,最大测量角度60天线的方向图的测量2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB8702一2014电磁环境控制限值GB/T14733.10一2008电信术语天线3术语和定义GB8702一2014和GB/T14733.10一2008界定的以及下列术语和定义适用于本文件。3.1近场测量near field measurement在被测天线的近场区进行的测量。3.2坐标系统coordinate system一种包含天线坐标系、转台坐标系、场地坐标系的系统。注1：一般选择天线坐标系为测量坐标系，若选择其他坐标系，需从该天线坐标系变换到另外的测量或工作坐标系中去，只要它们的相对取向和位置是已知的注2：用这种坐标系统，测得的天线参数与天线的安装或取向无关。3.3线极化天线linearly-polarized antenna在最大增益方向上，作发射时辐射线极化电磁波的天线，或作接收时能使天线终端得到最大可用功率的方向入射线极化电磁波的天线。3.4圆极化天线circularly-polarized antenna在最大增益方向上，作发射时辐射圆极化电磁波的天线，或作接收时能使天线终端得到最大可用功率的方向入射圆极化电磁波的天线。3.5辐射方向图radiation pattern表征天线辐射量在空间的分布
