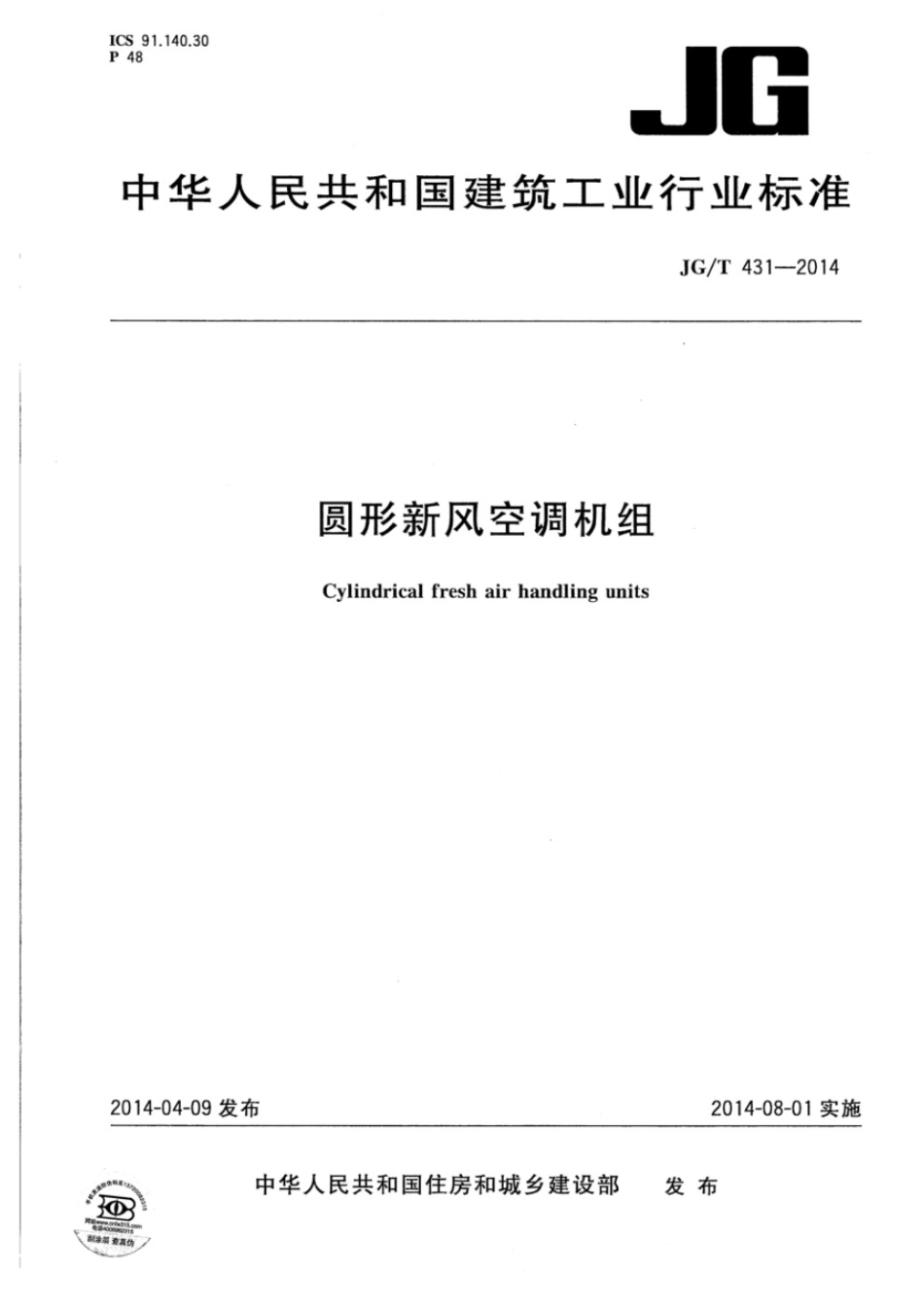

圆形新风空调机组 JGT 31-2014.pdf

JG/T431-2014圆形新风空调机组1范围本标准规定了圆形新风空调机组的术语和定义、分类和标记、材料、要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于冷媒为冷水、热媒为热水或蒸汽，以各功能段为组合单元，能够完成输送、加热、冷却、加湿、除湿、过滤、消声、热回收等多种功能的圆形新风空调机组。带回风混合段的圆形空调机组、断面接近圆形的空调机组、乙二醇等冷媒圆形空调机组可参照使用。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T9068采暖通风与空气调节设备噪声声功率级的测定工程法GB/T14294一2008组合式空调机组GB/T14295空气过滤器GB/T14296空气冷却器与空气加热器GB/T16538声学声压法测定噪声源声功率级现场比较法GB/T16803采暖、通风、空调、净化设备术语GB/T21087空气-空气能量回收装置3术语和定义GB/T16803界定的以及下列术语和定义适用于本文件。3.1圆形新风空调机组cylindrical fresh air handling units外形为圆柱型、气流截面均为圆形的由各种空气处理功能段组合而成的空气处理设备。3.2机组空气处理功能段functional section of units具有对空气进行一种或几种处理功能的单元体。GB/T14294-2008,定义3.2注：机组空气处理功能段有空气混合、均流、过滤、冷却、一次和二次加热、去湿、加湿、送风机、回风机、喷水、消声、热回收等单元体。3.3额定风量rated air flow rate在标准空气状态下，单位时间通过机组的空气体积流量。GB/T14294-2008,定义3.33.4机外静压external static pressure机组在额定风量下克服自身阻力后，机组进出风口静压差。JG/T431-2014GB/T14294一2008，定义3.43.5机组全静压total static pressure机组自身阻力和机外静压之和。GB/T14294-2008,3.53.6额定供冷量rated cooling capacity机组在规定试验工况下的总除热量，即显热和潜热除热量之和。GB/T14294-2008,定义3.63.7额定供热量rated heating capacity机组在规定试验工况下供给的总显热量。GB/T14294-2008,定义3.73.8漏风率air leakage rate机组的漏风量与额定风量之比率。GB/T14294-2008,定义3.83.9箱体变形率deformation rate在规定试验条件下，机组箱体变形量与箱体最长段体之比。3.10过滤器断面气流均匀度face velocity uniformity of filter在机组过滤器前200mm断面上的任一点风速与平均风速之差的绝对值不超过平均风速20%的点数占总测点数的百分比。3.11标准空气状态standard air温度20、相对湿度65%、大气压力101.3kPa、密度1.2kg/m3的空气状态。GB/T14294-2008,定义3.113.12能耗限定值limited value of energy consumption机组在规定试验工况下，机组输入功率的最大允许值。4分类和标记4.1分类4.1.1按结构型式可分为：a)卧式，代号为W:b)立式，代号为L:c)吊式，代号为D:d)其他，代号为Q。4.1.2按用途特征可分为：a)通用机组，代号为T;2
