吸声板用粒状棉 JCT 903-2012.pdf

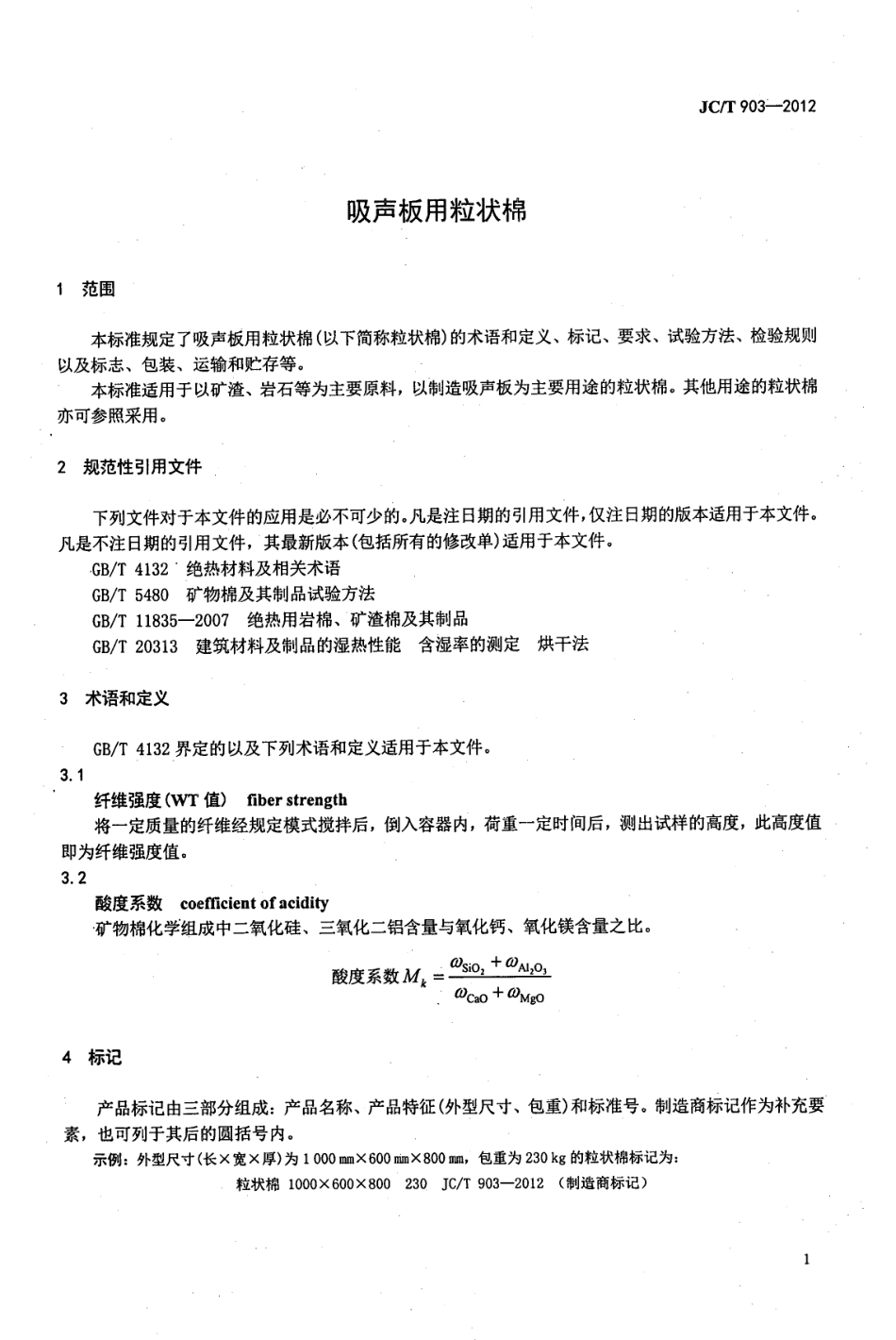

JCT903-2012吸声板用粒状棉1范围本标准规定了吸声板用粒状棉（以下简称粒状棉）的术语和定义、标记、要求、试验方法、检验规则以及标志、包装、运输和贮存等。本标准适用于以矿渣、岩石等为主要原料，以制造吸声板为主要用途的粒状棉。其他用途的粒状棉亦可参照采用。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T4132绝热材料及相关术语GB/T5480矿物棉及其制品试验方法GB/T11835一2007绝热用岩棉、矿渣棉及其制品GB/T20313建筑材料及制品的湿热性能含湿率的测定烘干法3术语和定义GB/T4132界定的以及下列术语和定义适用于本文件。3.1纤维强度(WT值)fiber strength将一定质量的纤维经规定模式搅拌后，倒入容器内，荷重一定时间后，测出试样的高度，此高度值即为纤维强度值。3.2酸度系数coefficient of acidity矿物棉化学组成中二氧化硅、三氧化二铝含量与氧化钙、氧化镁含量之比。酸度系数Mk=.0si02+0AN200ca0+0Mg04标记产品标记由三部分组成：产品名称、产品特征（外型尺寸、包重）和标准号。制造商标记作为补充要素，也可列于其后的圆括号内。示例：外型尺寸（长宽厚）为1000mm600m800mm,包重为230kg的粒状棉标记为：粒状棉1000600800230JC/T903一2012（制造商标记）JC/T903-20125要求5.1外观质量白色或灰白色絮棉状，色泽均匀，不含杂质，无未分散的油性物质。5.2包重允差为士3%。5.3体积密度应不大于240kg/m3。5.4纤维平均直径应不大于5.0m。5.5粒度分布粒度在12mm25mm范围内的含量应不小于60.0%；粒度不大于6mm的含量应不大于10.0%。5.6质量含湿率应不大于0.20%。5.7有机物含量应不大于0.30%。5.8纤维强度(wT值)应不小于50.0。5.9渣球含量粒径大于0.5mm的渣球含量应不大于1.5%；渣球总量应不大于38.0%。5.10酸度系数应不小于1.20。6试验方法6.1外观质量及包重按附录A进行。6.2体积密度、纤维平均直径、酸度系数按GB/T5480进行。6.3粒度分布按附录B进行。2
